S11348 0Cr13Al

---

(1)化学成分

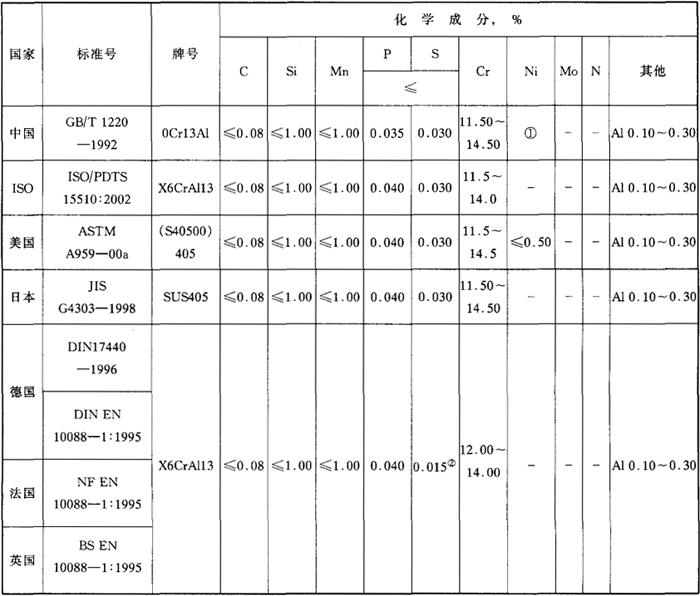

表3－97 国内外相应牌号及化学成分

注：①允许含有≤0．60%的Ni。

②棒材、盘条、型钢以及相应的半成品，硫的最大含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

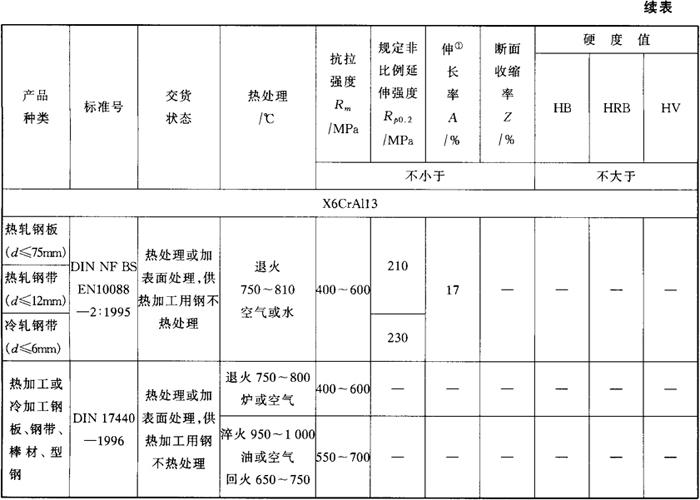

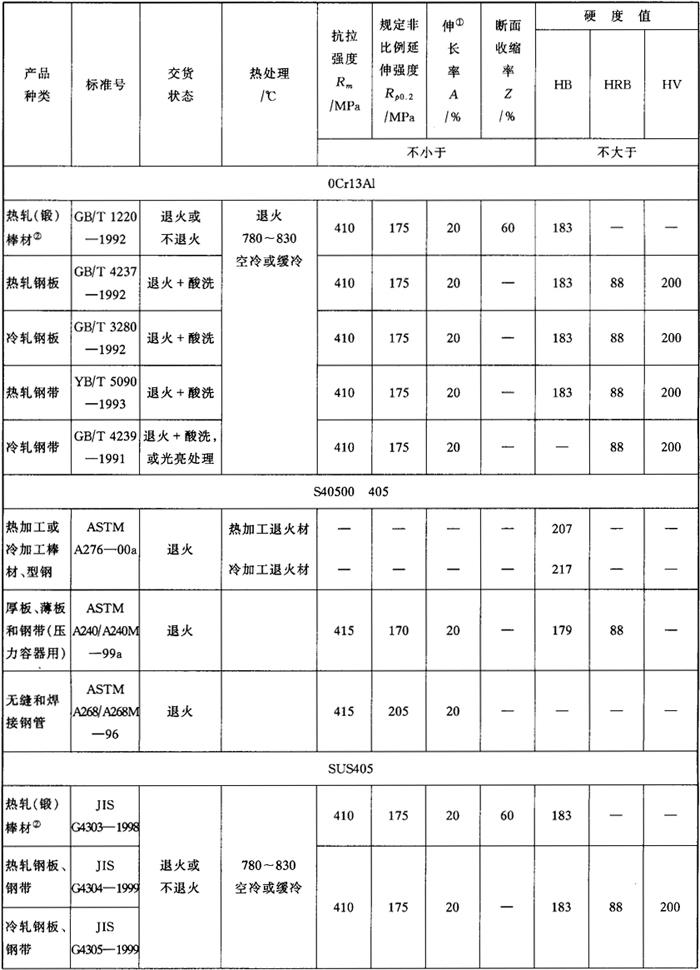

表3－98 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

②冲击功A_k为78J。

(3)主要特性和用途

在铁素体型不锈钢0Cr13中加入0．10%～0．30%的铝炼制而成。由于加入铝，使钢的抗氧化性能得到提高。其特点是从高温下冷却后不产生显着硬化。

用于制造受冲击负荷后要求较高韧性的零部件，如汽轮机叶片、结构架、不锈设备、衬里、螺栓、螺帽等。
