PM5N／TO5滤棒成型机组

---

1．结构特点

(1)设备可自动方式操作，也可手动方式操作。具有连锁防护和电机过载保护装置，还具有状态显示与故障显示装置。

(2)拉松辊(加压辊)的速率和挤压力由微机监控，可与设定值保持一致。

(3)增塑剂采用毛刷和集流腔喷涂器均匀地涂在丝束上，可控计量系统可保证其用量与滤棒指标要求的设定值一致。

(4)由切割装置内的一个气动量规测量滤棒直径，并将信号送回直径自动控制部分给予校正。该信号直径偏差转换成控制信号，还用于将超出设定值的滤棒自动剔除。

(5)切割装置设有控制进刀速率的气动设备，在切割齿轮箱内有保持油温和切刀韧度的油冷却器。

2．主要技术参数

(1)生产能力：400m／min。

(2)滤棒规格：

直径6．3～9．0mm；

长度60～120mm，75～150mm两个范围。

(3)电机功率：＞20kW。

(4)压缩空气：42m³／h，气压3．5×10⁵Pa。

(5)冷却水：由机内3kW的冷却装置提供。

(6)噪音：＜84dB(A)。

(7)原料：

①丝束：目前生产的各种型号的醋酸纤维丝束。

②滤棒卷纸：普通和高透成型。

③粘结剂：搭口——热熔胶(最佳)或乳胶／聚烯烃塑料(速度受限制)。

中线——乳胶／聚烯烃塑料。

④增塑剂：三醋精、三甘醇二醋酸酯。

3．安装图示

PM5N／TO5滤棒成型机组平面布置见图9－5－6所示。

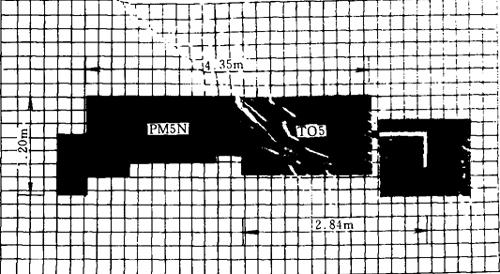

图9－5－6 PM5N／TO5滤棒成型机组安装图

4．生产厂家

英国莫林斯公司。
