JA－8六千伏橡套电缆冷补用聚氨酯橡胶

---

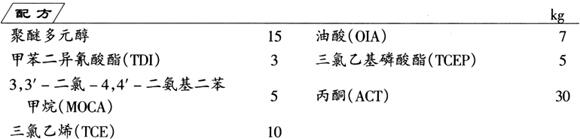

制法

(1)色醇研磨 称取部分聚醚多元醇和炭黑等填料，搅拌均匀后，在球磨机里或三辊研磨机上研细。

(2)色醇脱水 向研磨色醇中补加聚醚多元醇，在搅拌条件下逐渐升温至110～120℃，保温减压(控制余压在2．67kPa以下)脱水3h。

(3)甲组分制备 向脱水色醇中加入TDI和TCE，在搅拌条件下逐渐升温至75℃，保温反应3h，即得甲组分。

(4)乙组分配制 向MOCA中加入ACI、TCEP和OIA，在搅拌情况下缓慢升温至50℃，继续搅拌直至混合液呈透明状，停止加热和搅拌，即得乙组分。

(5)配胶 将乙组分倒入甲组分中，迅速搅拌混合均匀，即可注模。亦可稍等片刻，待胶液增稠至膏状时供涂抹使用。在常温条件下，半小时左右，即可固化成型，1～2h可脱模，得到成品。
