CY—1型绞吸式采盐船

---

(－)CY－1型绞吸式采盐船的结构

绞吸式采盐船的结构如图4－4－6为非自航、外供电式钢质工程船，由浮箱、定位桩系统、左右横移绞车，盐浆泵及管系，切盐传动装置及绞刀，绞刀架起落装置，供电操作装置等组成。

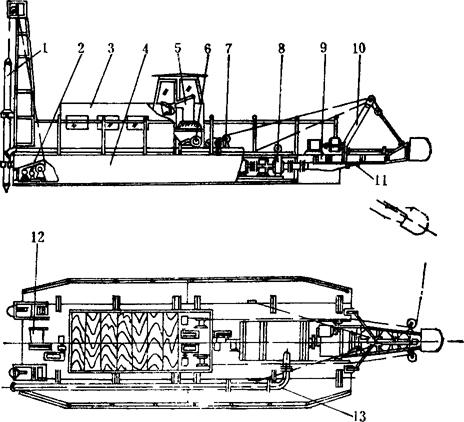

图4－4－6 CY－1型绞吸式采盐船结构图

1－定位桩装置 2－定位桩升降绞车 3－上部船舱 4－船体 5－操作台 6－横移绞车 7－绞刀架升降绞车 8－盐浆泵 9－绞刀装置 10－A型吊环 11－吸盐管 12－电丝卷筒装置 13－压力管道

浮箱分为主浮箱和边浮箱两部分。边浮箱为箱形结构，主浮箱为横骨架式，两者用螺栓联接。盐浆泵、定位桩、起落绞车装在主浮箱内；左右横移绞车装于船甲板左右舷；绞刀架及其起落绞车装在首甲板上，定位桩及滑轮、电缆卷筒设在尾甲板上；变电及操纵台设在架驶室内，操作方便。

(二)CY－1型绞吸式采盐船的性能

1．绞吸式采盐船的性能见表4－4－1。

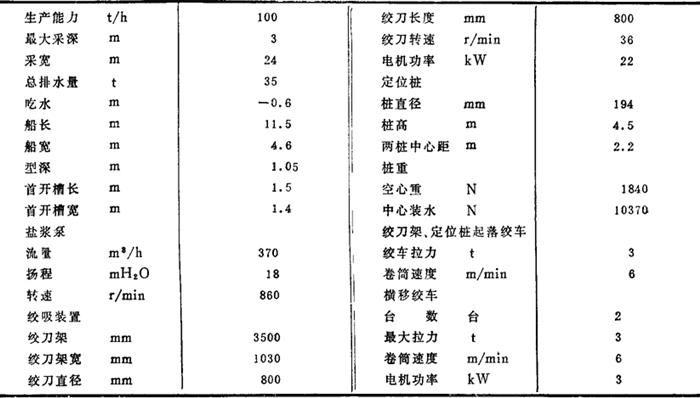

表4－4－1CY－1型绞吸式采盐船技术性能表

绞吸式采盐船的切盐、吸盐性能与采盐机基本相同，只是盐浆泵的安装位置较采盐机低，叶轮中心线与水线面重合或低于水线面，利于提高吸入性能。

2．左右横移绞车和绞刀架提升绞车 一般采用2t、4t、8t 3种规格的绞车。其设计和选用，国内已有系列标准，由驱动装置、轴承、卷筒和底座4部分组成，传动方式有机械传动，也有液压传动。机械传动绞车效率低、外形大，占地面积大，噪音大；液压绞车机械效率高，外形小，噪音小。选用时要同船上其他设备的传动方式综合考虑。

3．定位桩系统 由定位桩起落绞车、桩柱、滑轮组和桩架等部分组成。桩柱用钢管做主体，上没柱帽，下设高硬度钢桩尖；起落绞车将桩柱提升到高处，凭借其下落时的重力插入盐层中。绞车设有机械离合器，可倒车可顺车，操作方便。
