CO2保护焊熔滴过渡方式

---

1．短路过渡

短路过渡是CO₂弧焊最普遍的一种过渡方式。短路过渡时的电弧电压和电流波形见图5－24。短路过渡时配合细焊丝、小焊接电流、低电弧电压，在薄板和全位置焊接中获得广泛的应用，得到了满意的效果。

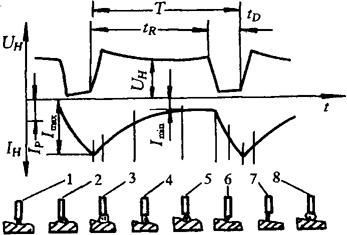

图5－24 CO₂焊短路过渡时电流及弧压波形

2．细颗粒过渡。

随着CO₂焊电流的增加，熔滴过渡的频率增加、直径缩小、速度加快。当熔滴直径小于焊丝直径时就有短路过渡转变成细颗粒过渡。若在增加电流的同时适当提高电弧电压，就形成细颗粒自由过渡。若在增加电流的同时有意压低电弧电压就会出现潜弧细粒射滴过渡，其过渡形态见图5－25。细颗粒过渡CO₂焊焊丝直径较大，一般为1．6～2．4mm，少数情况用到3～5mm。1．2mm以下焊丝由于发红、脱落，造成飞溅，很少使用。这种过渡方式多用于低碳钢、低合金钢厚度较大的工件焊接。

图5－25 CO₂焊潜弧射滴过渡示意图
