CA6型红外水分仪

---

1．结构特点

CA6型红外水分仪用于物料的在线检测和控制，具有反应速度快、精度高、性能稳定、非接触测量并具有远距离通讯和控制能力。但该仪器测量的是物料表面水分，对不同颜色物料的测量结果有一定的影响。

CA6型红外水分仪的信号处理分数字式和模拟式；其结构分单通道和多通道，四光束和六光束，单探头和多探头等形式。四光束水分仪在双光束水分仪的基础上，增加了两个辅助光束，产生二束参考信号，可消除滤片透射率变化引起的测量误差，四光束红外水分仪结构见图9－11－6所示。

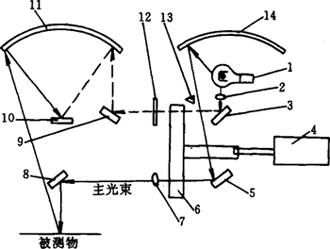

图9－11－6 四光束红外水分仪结构

1－光源 2－凸透镜 3、5、8、9－平面反射镜 4－电机 6－带滤光片调制盘 7－椭球面透镜 10－硫化铅红外探测器 11、14－球面反射镜 12－可调光栏 13－同步信号发生器

四光束红外水分仪光源发出的光由光学系统分成上下两路，上边一路是辅助光束，下边一路是主光束。

2．主要技术参数

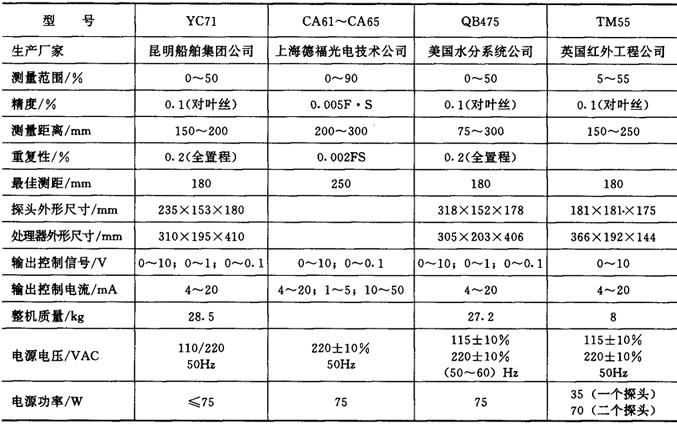

(1)国内外红外水分仪主要技术参数见表9－11－6。

表9－11－6 红外水分仪主要技术参数

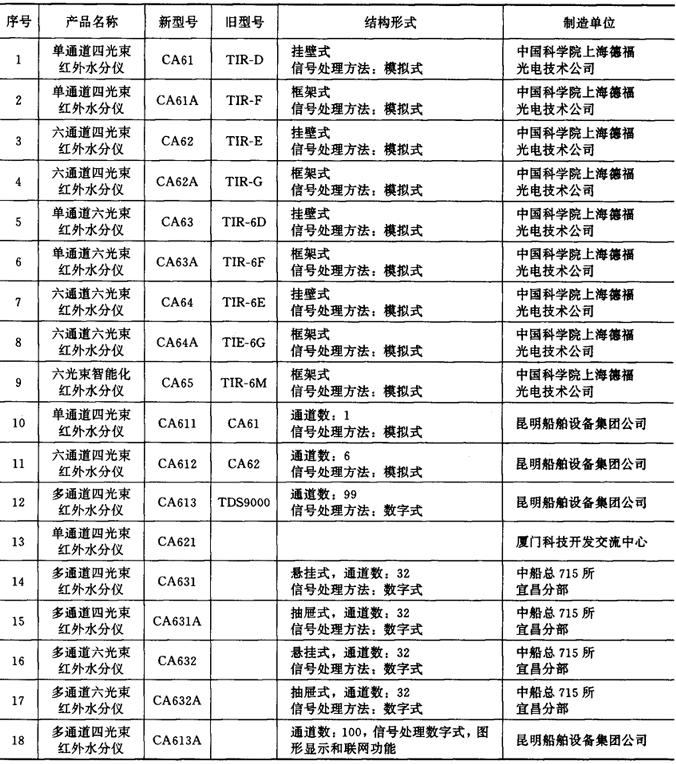

(2)红外水分仪新旧型号对照见表9－11－7。

表9－11－7 红外水分仪新旧型号对照
