BRS－2型薄片柔软度仪

---

1．结构特点

本仪器是一种根据模拟柔软程度的手感评定规律设计的试验装置。仪器由机械传动系统和电子测控系统组成。机械传动系统主要是通过测量臂、重砣支撑板实现测量过程中的预定动作。电测控制系统通过二次线路实现模－数转换并显示测量值，通过开关电路实现对整机测量动作程序的控制。仪器的操作控制系统主要在电子测控器的操作面板上。

2．主要技术参数

测量范围：0～1000mN，最小分度值1mN。

示值准确度：±1%(量程最大值的20%以下和90%以上范围为2%)。

示值相对变动度：≤1%。

测头总行程：12mm+0．5mm。

测头压入深度：80mm。

试样台狭缝宽度(四档)：5mm，6．35mm，10mm，20mm，宽度尺寸公差±0．05mm。

电动机型号规格：磁式同步电机2CD－4，4r／min，220V。

整机质量：约31kg。

电源电压：200V±22V范围。

室温：20℃±10℃。

环境：工作台稳固，无震动源。

3．外形尺寸

主机尺寸：长×宽×高为580mm×340mm×235mm。

仪器外形见图9－10－15所示。

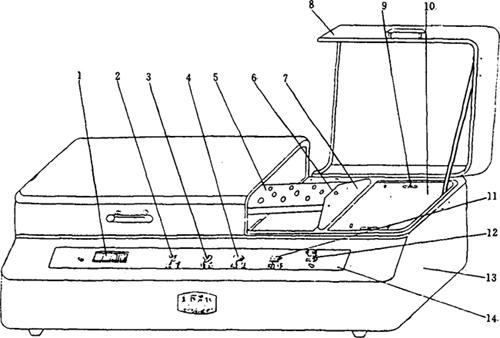

图9－10－15 BRS－2型薄片柔软度仪外形图

1－显示窗 2－调零旋钮 3－增益调节钮 4－峰值键 5－测量臂 6－校验挂钩孔 7－测头 8－右盖 9－台板紧定螺钉 10－试样台板 11－动作键 12－电源键 13－壳体 14－面板

4．生产厂家

四川省长江造纸仪器厂。
