4Cr13

---

(1)钢号简介

4Cr13钢是Cr13型马氏体不锈钢中含碳量较高的钢种，主要性能和用途类似于3Cr13钢。由于碳含量较高，热处理后的强度和硬度均较高，塑韧性相对较低。

(2)化学成分

4Cr13钢的化学成分见表3－45。

表3－45 4Cr13钢的化学成分，wt%

(3)室温力学性能

4Cr13钢的室温力学性能见表3－46。

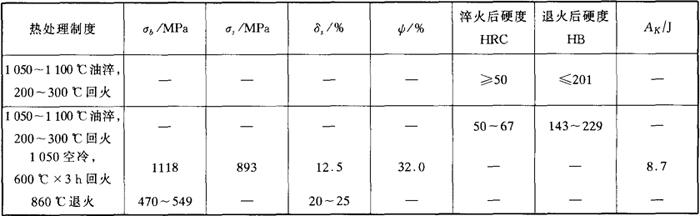

表3－46 4Cr13钢的室温力学性能

(4)高温力学性能

4Cr13钢的高温瞬时力学性能见表3－47。

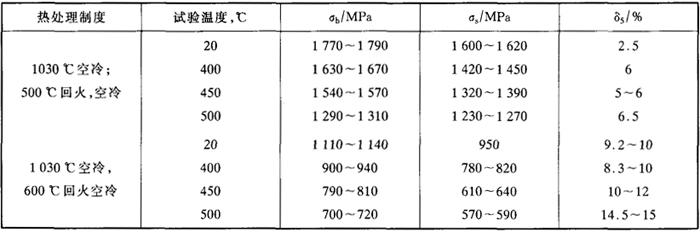

表3－47 4Cr13钢高温瞬时力学性能

(5)抗松弛性能

4Cr13钢的抗松驰性能见表3－48。

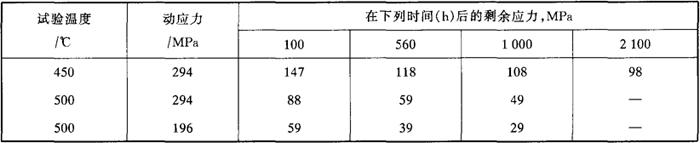

表3－48 4Cr13钢的抗松弛性能

(6)耐蚀性和抗氧化性

4Cr13的耐蚀性略低于2Cr13，4Cr13可在600～650℃长期使用。

(7)工艺性能

a．热加工 4Cr13的热加工工艺参数同3Cr13。

b．热处理 4Cr13钢的热处理工艺见表3－49。等温转变曲线见图3－19。

表3－49 4Cr13钢的热处理工艺

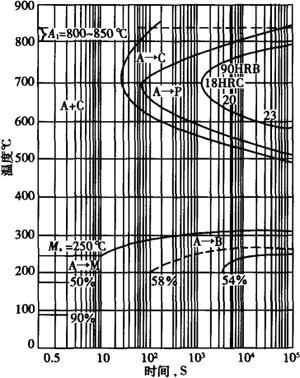

图3－19 等温转变曲线

(用钢成分，%；C0．45，Si0．32，Mn0．40，Cr13．8，Ni0．12；奥氏体化温度980℃)

(8)物理性能

临介点(近似值)，℃：Ac₁820，M_s270

密度，g／cm³：7．75

比热容(20℃)，J／kg·K；460

线膨胀系数，10^－6／K：

20～100℃：10．5；

20～200℃：11．5；

20～400℃：11．0。

热导率，W／m·K：

100℃：28；

200℃：29；

400℃：29。

弹性模量E(20℃)，GPa：206～220。

(9)应用

4Cr13钢主要用于制造外科医疗用具、医用剪刀、轴承、阀门、弹簧等。4Cr13可焊性差，通常不制造焊接部件。
