3Cr13Mo

---

(1)钢号简介

3Cr13Mo是在3Cr13基础上，加入合金元素钼所形成的牌号，由于钢中含有钼改善了3Cr13钢的耐蚀性，其主要性能与3Cr13钢相同。由于加入钼，改善钢的强度和硬度并增强了二次硬化效应。

(2)化学成分

3Cr13Mo钢的化学成分见表3－50。

表3－50 3Cr13Mo钢的化学成分，wt%

(3)室温力学性能

3Cr13Mo的室温力学性能见表3－51。

表3－51 3Cr13Mo的室温力学性能

(4)抗弯性能

3Cr13Mo的抗弯性能见表3－52，钢的韧性高于4Cr13，4Cr13断裂时的弯曲角度最大不超过20度，而3Cr13Mo断裂时的弯曲角度达60度以上。

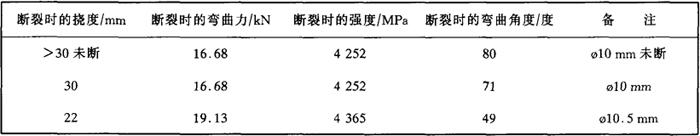

表3－52 3Cr13Mo的抗弯性能

(5)耐蚀性

3Cr13Mo在一些介质中的耐蚀性见表3－53。

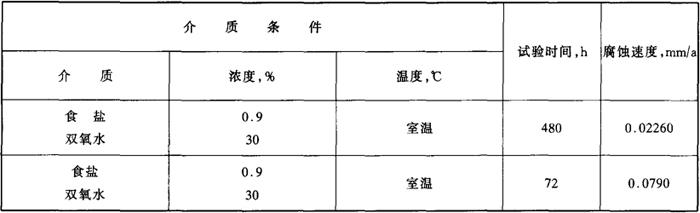

表3－53 3Cr13Mo的耐蚀性

(6)工艺性能

a．热加工 3Cr13Mo的热加工工艺参数见表3－54。

表3－54 3Cr13Mo钢的热加工工艺

b．热处理 3Cr13Mo钢的热处理工艺见表3－55。

表3－55 3Cr13Mo钢的热处理工艺

(7)物理性能

3Cr13Mo的物理性能见表3－56。

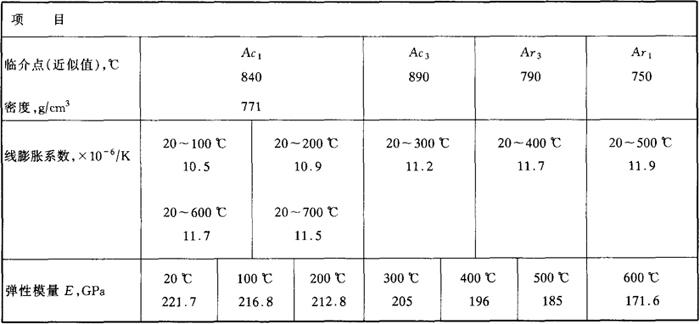

表3－56 3Cr13Mo的物理性能

(8)应用

应用领域同3Cr13，对耐蚀性要求较高的场合选用3Cr13Mo为宜。
