0Cr19Ni13Mo3(AISI317)、00Cr19Ni13Mo3(AISI317L)

---

(1)钢号简介

0Cr19Ni13Mo3和00Cr19Ni13Mo3的钼含量分别较0Cr17Ni12Mo2和00Cr17Ni14Mo2提高约1%。因此它们在稀硫酸、磷酸以及醋酸、甲酸中的耐蚀性得以提高，在氯化物中的耐点蚀性能亦相应改善。后者(317L)为超低碳型奥氏体不锈钢，决定了其耐晶间腐蚀优异，适宜制作焊接部件。

(2)化学成分

0Cr19Ni13Mo3和00Cr19Ni13Mo3的化学成分见表1－209。

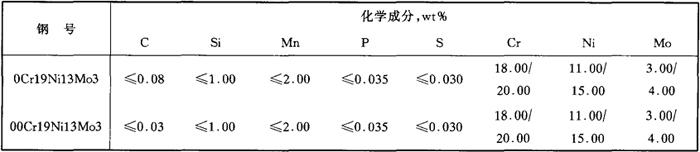

表1－209 0Cr19Ni13Mo3、00Cr19Ni13Mo3的化学成分

(3)室温力学性能

0Cr19Ni13Mo3和00Cr19Ni13Mo3的室温力学性能见表1－210和表1－211。

表1－210 0Cr19Ni13Mo3和00Cr19Ni13Mo3室温力学性能(GB1220－92规定值)

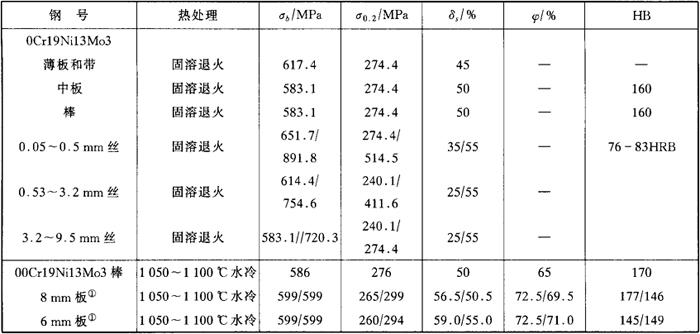

表1－211 0Cr19Ni13Mo3和00Cr19Ni13Mo3的室温力学性能实测值

注：①分数线上的数据为纵向，线下数据为横向。

(4)冷作硬化

同奥氏体不锈钢一样，它们可通过冷加工予以强化，0Cr19Ni13Mo3冷作硬化特性见图1－228。

图1－228 0Cr19Ni13Mo3的冷作硬化特性

(5)高温力学性能

0Cr19Ni13Mo3和00Cr19Ni13Mo3的高温拉伸性能列于表1－212和图1－229、图1－230。

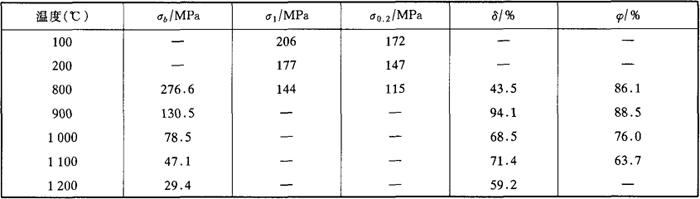

表1－212 00Cr19Ni13Mo3的高温拉伸性能

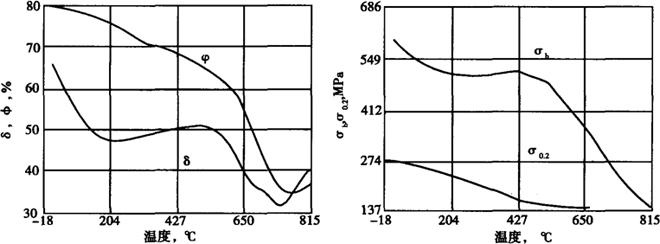

图1－229 0Cr19Ni13Mo3的高温拉伸性能

图1－230 0Cr19Ni13Mo3在H₂SO₄中的等腐蚀图(1．0g／m²·h)

0Cr19Ni13Mo3的蠕变性能见表1－213。

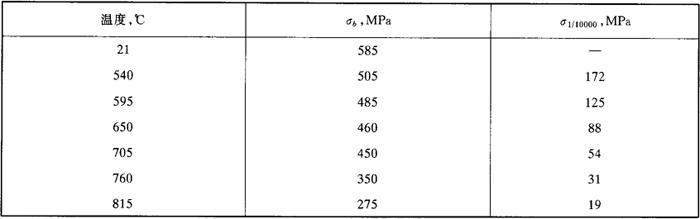

表1－213 0Cr19Ni13Mo3的高温蠕变强度

注：试样为25mm圆棒，1120℃水冷处理。

(6)耐蚀性

a．均匀腐蚀 在固溶状态下，0Cr19Ni13Mo3和00Cr19Ni13Mo3具有相同的耐蚀性。在海洋大气中的腐蚀试验结果见表1－214。

表1－214 0Cr19Ni13Mo3在海洋大气中的腐蚀

在各种介质中的耐蚀性见表1－215和图1－230、图1－231。

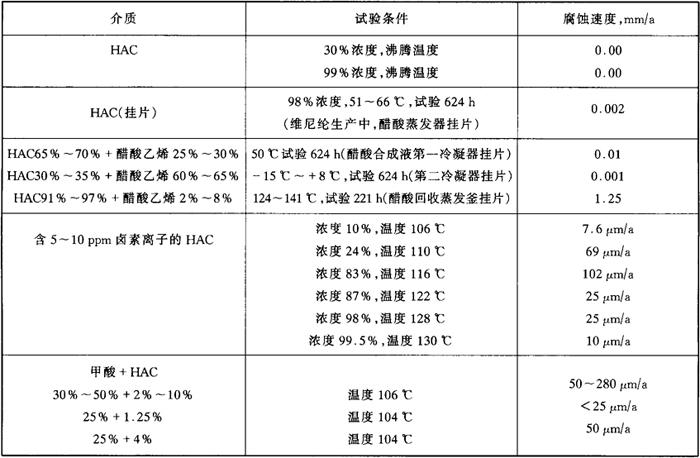

表1－215 00Cr19Ni13Mo3的耐蚀性

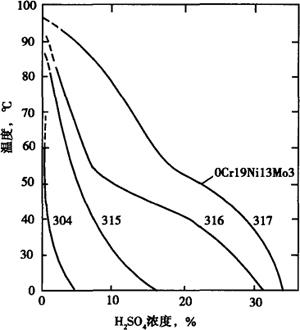

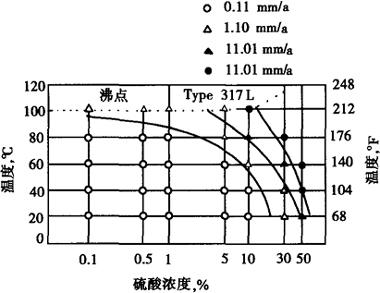

图1－231 0Cr19Ni13Mo3在H₂SO₄中的等腐蚀图

b．点腐蚀和缝隙腐蚀 0Cr19Ni13Mo3和00Cr19Ni13Mo3的耐点蚀和耐缝隙腐蚀性能见表1－216和图1－232至图1－236。

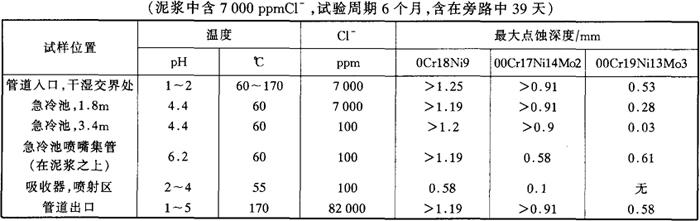

表1－216 00Cr19Ni13Mo3在燃气脱硫系统中的点蚀

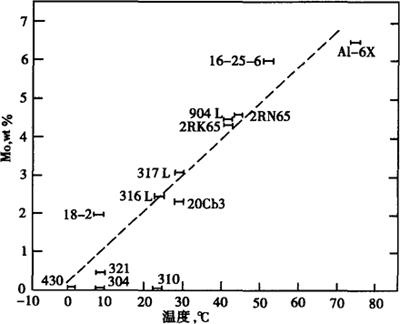

图1－232 00Cr19Ni13Mo3(317L)在10%FeCl₃中临介电蚀温度

20Nb－3－0Cr20Ni35Mo3Cu4Nb；2RK65－00Cr20Ni25Mo4．5Cu；904L－00Cr20Ni25Mo4．5Cu；16－25－6－00Cr16Ni25Mo6N；Al－6X－0Cr21Ni25Mo6．5；2RN65－－00Cr17Ni24Mo4．6

图1－233 00Cr19Ni13Mo3在给定温度敏化8小时的点蚀电位的变化

(60℃，10000ppm氯化物，pH2含H₂SO₄水溶液)

图1－234 00Cr19Ni13Mo3(317L)在造纸厂漂白工厂环境中的

点蚀和缝隙腐蚀(含4个缝的缝隙腐蚀试样)

825－0Cr21Ni42Mo3Cu2Ti；S－28(Sanicro－28)－00Cr27Ni31Mo4Cu；317L－00Cr19Ni13Mo3；317LM－00Cr19Ni15Mo4．5；SLX－00Cr20Ni25Mo4．5Cu；904L－00Cr21Ni25Mo4．5Cu；700－0Cr21Ni25Mo4．5Nb；N－50－00Cr22Ni13Mn5Mo2N

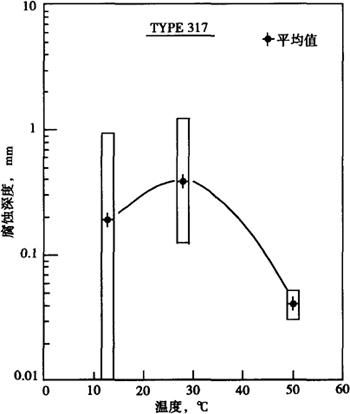

图1－235 0Cr19Ni13Mo3在海水中的缝隙腐蚀与海水温度之间的关系(多缝隙试样，30天)

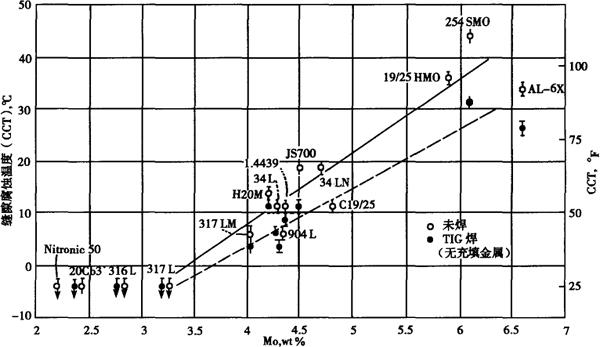

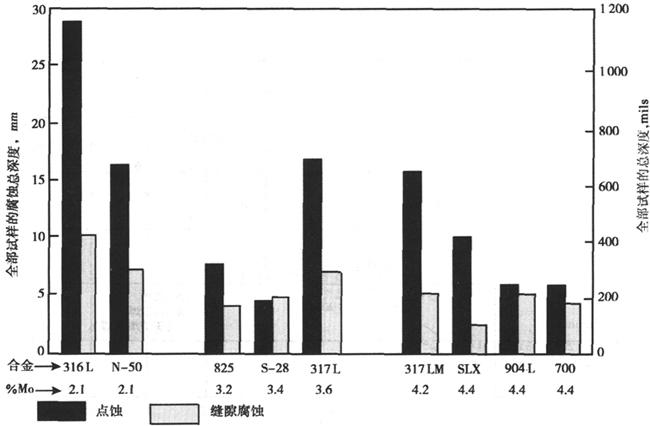

图1－236 00Cr19Ni13Mo3(317L)和含Mo不锈钢的缝隙腐蚀温度，FeCl₃试验

H20Mo－0Cr23Ni37Mo4CuNb；JS－700－00Cr21Ni25Mo4．5；1．4439－0Cr17Ni14Mo4．5N；A1－6X(见图1－232注)；19／25HMO－00Cr20Ni18Mo6．5CuN；254SMO－00Cr20Ni18Mo6CuN34L－00Cr17Ni15Mo4．3；34LN－00Cr18Ni14Mo4．7N；C19／25－00Cr20Ni25Mo4．5

c．应力腐蚀 0Cr19Ni13Mo3的耐氯化物应力腐蚀行为见图1－237，其性能优于0Cr17Ni14Mo2。

图1－237 0Cr19Ni13Mo3和其他含Mo合金在105℃，22%NaCl通气的水溶液中的应力腐蚀门槛应力强度(K_1soc)

(7)工艺性能

a．热加工 热加工温度范围为950～1200℃。

b．冷加工 钢的冷加工性能良好，适宜于常规的冷轧、拔以及冷成形操作。

c．热处理 固溶处理温度为1050～1100℃，快冷。

d．焊接 钢的焊接性能良好，可采用奥022焊接材料或镍基焊接材料。超低碳型的00Cr19Ni13Mo3，焊后不必进行固溶处理即可保证具有良好的耐晶间腐蚀性能。0Cr19Ni13Mo3焊后，尤其是厚截面的焊件，若获得满意的耐晶间腐蚀性能，应进行固溶处理。

(8)物理性能

0Cr19Ni13Mo3和00Cr19Ni13Mo3的物理性能见表1－217。

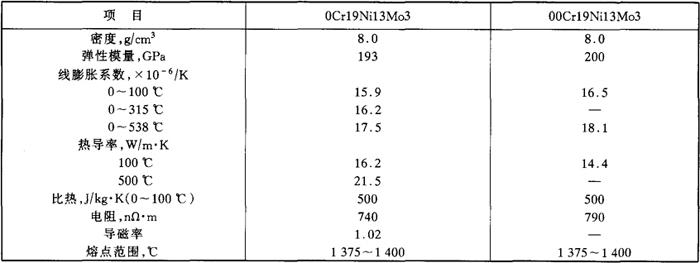

表1－217 0Cr19Ni13Mo3和00Cr19Ni13Mo3的物理性能

(9)应用

0Cr19Ni13Mo3和00Cr19Ni13Mo3主要应用于海洋大气，造纸工业的纸浆生产，印染设备，石油化工以及核燃料生产耐稀硫酸和有机酸腐蚀的装备、容器、反应釜、管道、泵和阀门等。
