0Cr18Ni12Mo2Ti

---

(1)钢号简介

0Cr18Ni12Mo2Ti是为解决0Cr17Ni12Mo2的晶间腐蚀问题而发展起来的钢种。与0Cr17Ni12Mo2相比，由于添加稳定化元素钛，提高了钢的抗敏化能力，进而提高了钢的耐晶间腐蚀性能，此外钢的强度也稍有提高，钢的其他性能与0Cr18Ni12Mo2相近，0Cr18Ni12Mo2Ti适合于制造焊接部件。

(2)化学成分

0Cr18Ni12Mo2Ti的化学成分见表1－182。

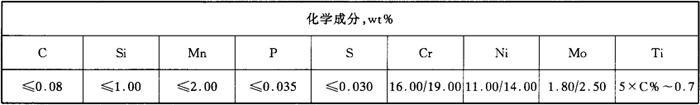

表1－182 0Cr18Ni12Mo2Ti的化学成分(GB1220－92)

(3)室温力学性能

0Cr18Ni12Mo2Ti的室温力学性能标准规定值和实测值见表1－183。

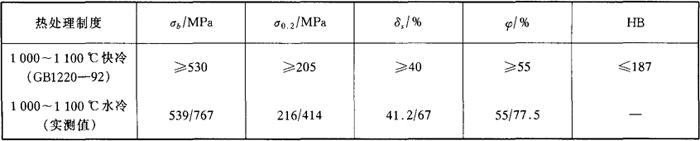

表1－183 0Cr18Ni12Mo2Ti的室温力学性能

(4)低温力学性能

0Cr18Ni12Mo2Ti的低温力学性能见表1－184。

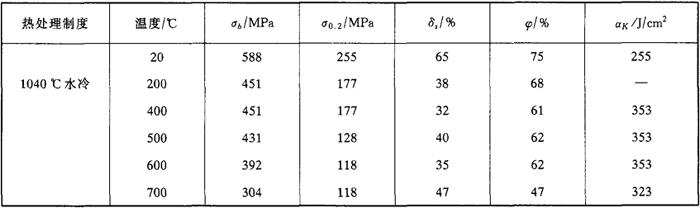

表1－184 退火并冷加工态0Cr18Ni12Mo2Ti的低温力学性能

(5)高温力学性能

0Cr18Ni12Mo2Ti的高温拉伸性能和持久、蠕变性能分别见表1－185和表1－186。

表1－185 0Cr18Ni12Mo2Ti的高温拉伸性能

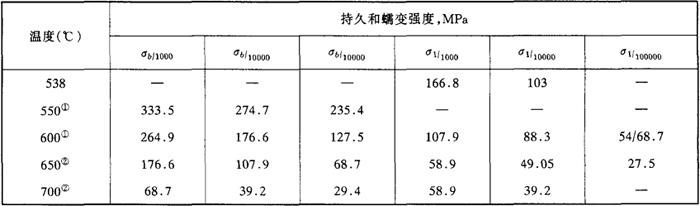

表1－186 0Cr18Ni12Mo2Ti的持久强度和蠕变强度

注：①1150℃淬火，750℃时效。②1100℃淬火。

(6)耐蚀性

0Cr18Ni12Mo2Ti在固溶状态下的耐均匀腐蚀同于1Cr18Ni12Mo2Ti，其耐蚀性能数据见图1－216和表1－187。

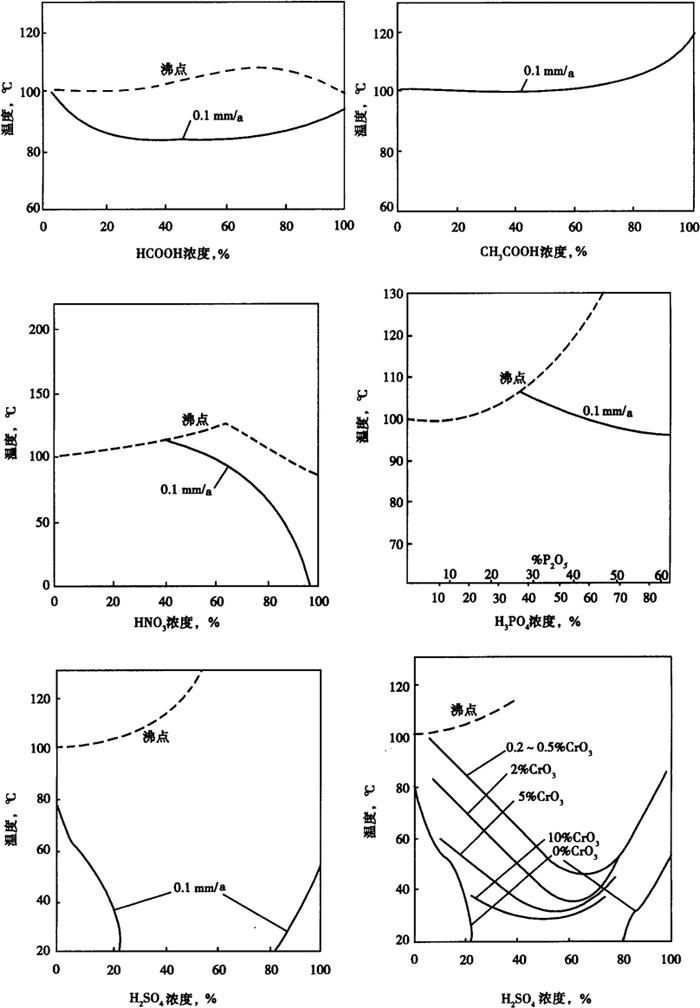

图1－216 1Cr18Ni12Mo2Ti和0Cr18Ni12Mo2Ti在一些腐蚀介质中的等腐蚀图

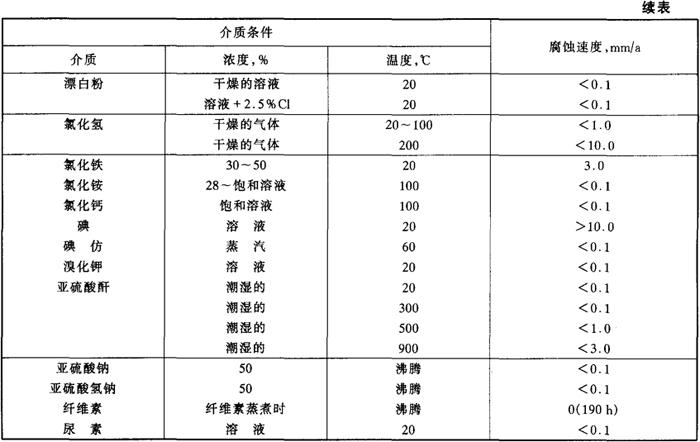

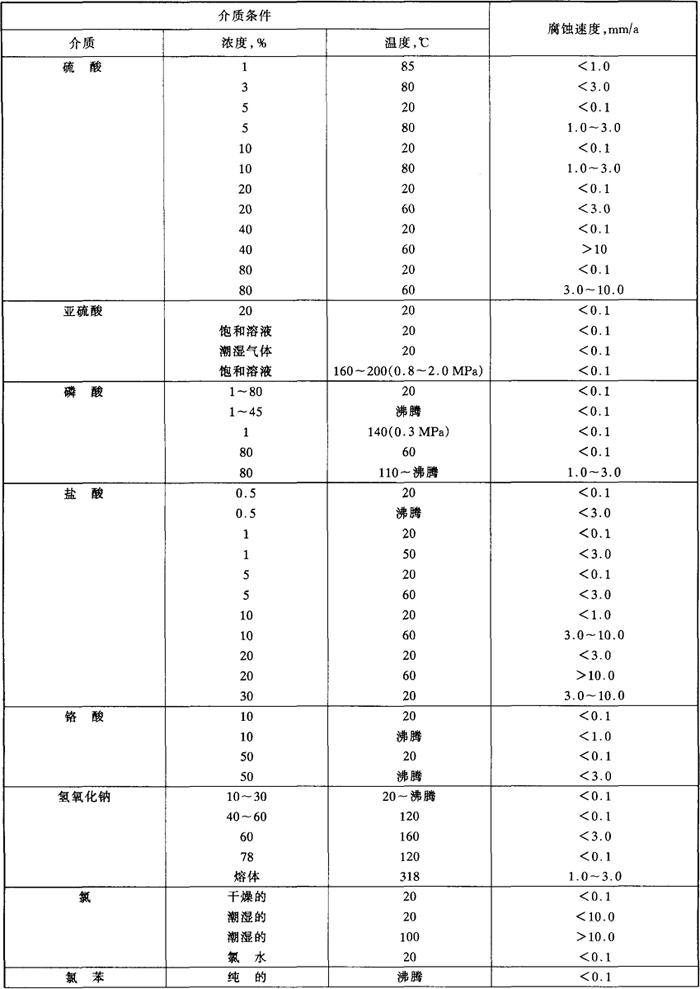

表1－187 0Cr18Ni12Mo2Ti的耐蚀性

(7)工艺性能

a．热加工 0Cr18Ni12Mo2Ti易于热加工，适宜热加工加热温度为1150～1200℃，热加工温度范围为900～1200℃。

b．冷加工 冷加工性能良好，工艺特点与0Cr17Ni12Mo2相同。

c．热处理 固溶退火温度为1000～1100℃，冷却方式以快冷为宜，多半采用水冷，薄截面尺寸亦可空冷。

d．焊接 可采用通常焊接奥氏体不锈钢的方法进行焊接，焊后不需固溶处理并且无晶间腐蚀倾向，可采用奥202、奥207、奥212等焊接材料进行焊接。

(8)物理性能

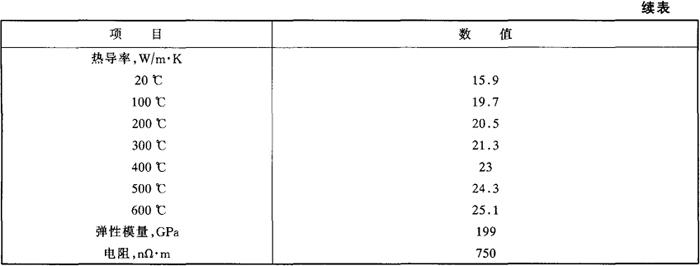

0Cr18Ni12Mo2Ti的物理性能见表1－188。

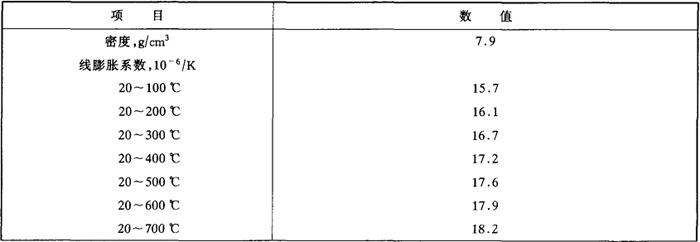

表1－188 0Cr18Ni12Mo2Ti的物理性能

(9)应用

0Cr18Ni12Mo2Ti的应用领域同00Cr17Ni13Mo2。在接触还原性介质中的化工设备、管线、泵阀门等已得到成功应用。
