00Cr21Mn5NiN

---

00Cr21Mn5NiN钢是瑞典Avesta Polarit最近开发的一个新牌号，命名为LDX 2101。该钢组织稳定，强度高，耐腐蚀性与304相当，可焊接，其寿命周期成本较奥氏体不锈钢低。

(1)化学成分和显微组织

LDX 2101典型化学成分见表4－7。经1050℃固溶处理后，钢中含有几乎等量的铁素体和奥氏体，凝固态的元素偏析和金属间相的析出较通常双相不锈钢不敏感(见图4－8)，其组织稳定性较1．4462(00Cr22Ni5Mo3N)钢好。

表4－7 LDX 2101典型化学成分，%

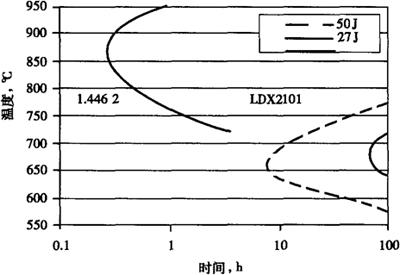

图4－8 1．4462和LDX 2101钢的T－T－Charpy V曲线图(15mm)

1．4462－00Cr22Ni5Mo3N

(2)力学性能

表4－8列出LDX 2101经固溶处理后钢板的室温力学性能。

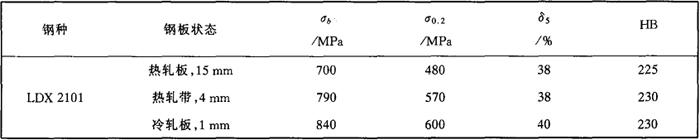

表4－8 LDX 2101双相不锈钢板的室温力学性能

(3)耐蚀性

a．点蚀 LDX 2101钢的CPT值为22，高于304，与316钢的数值相当。

b．应力腐蚀 在3．6M CaCl₂，100℃溶液中，采用四点弯梁固定应变试验，载荷取60%～90%σ_0．2值和在3M MgCl₂，100℃溶液中，采用U形弯曲试验。LDX 2101钢均通过500h试验。

c．晶间腐蚀 LDX 2101钢的耐晶间腐蚀性能良好，能够通过CuSO₄+H₂SO₄铜屑法和Fe₂(SO₄)₃+H₂SO₄法的检验。

d．均匀腐蚀 在不同浓度和温度的硫酸中，LDX 2101钢的等腐蚀曲线(0．1mm／a)见图4－9。

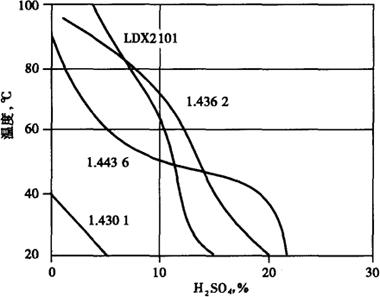

图4－9 LDX 2101与其他钢在H₂SO₄溶液中的等腐蚀曲线(0．1mm／a)

1．4301－304；1．4436－316 1．4362－00Cr23Ni4N

(4)焊接性能

焊接性能良好，可进行钨极氩孤焊(GTAW)、等离子弧焊(PAW)、埋弧焊(SAW)等，可制造有缝焊管。用2209焊丝填丝。焊管经1050～1070℃固溶处理。

SAW法焊接后，焊接接头的拉伸强度较母材板高出30～40MPa，－50℃时的焊缝冲击值为47J，近缝热影响区的为54J，与母材板相近。

(5)用途

LDX 2101钢目前尚未大量推广应用。鉴于它具有较好的综合性能，潜在的用途范围很宽，尤其用作结构件很有前途，例如可代替1．4462(2205)双相不锈钢用作桥梁结构，还可用制混凝土中的钢筋，解决在有氯离子污染环境中材料的腐蚀问题。

此外，还可取代304和316钢制造容器、塔器、热水贮罐和加热器等。
