齿轮泵和齿轮马达系列及其技术参数

---

2．2．1 CB系列齿轮泵

型号意义：

三联齿轮泵每一泵的额定和最高压力与单泵相同。但在使用时应使泵的负荷当量P小于规定值。即：

P=P1q1+p₂q₂+p₃q₃

式中 p₁、p₂、p₃分别为三联泵的前、中、后三个单泵的工作压力，(MPa)；q₁、q₂、q₃分别为三联泵中单泵的排量(mL／r)。P的许用值：用中间轴时，P≤2460(mL／r·MPa)；用矩形花键时，P≤4100(mL／r·MPa)；用渐开线花键时，P≤4400(mL／r·MPa)。三联泵的其它技术参数见表7．4－16。

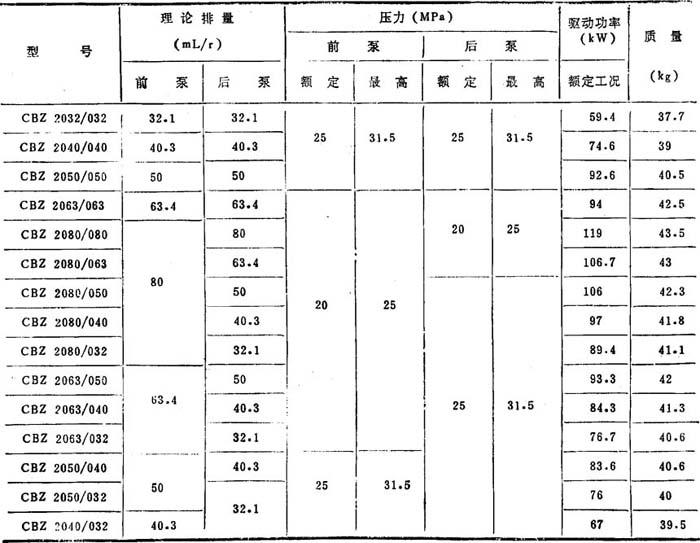

表7．4－16 CBZ 2三三联齿轮泵技术参数

CMZ齿轮液压马达的技术参数见表7．4－17。

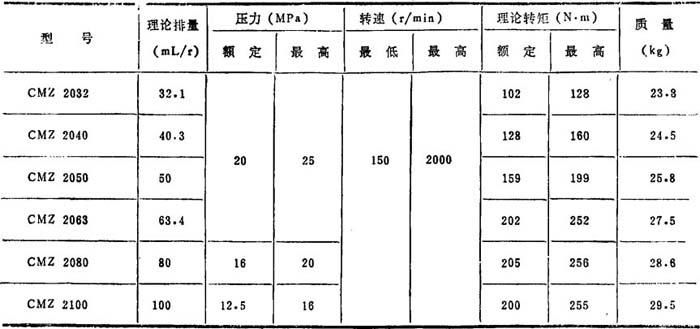

表7．4－17 CMZ齿轮马达技术参数

2．2．8 BC系列齿轮泵

BC系列齿轮泵压力为2．5MPa，压力振摆±0．15，转速为1450r／min，其它技术参数见表7．4－18。

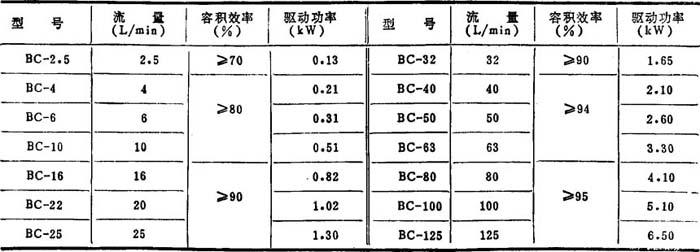

表7．4－18 BC系列齿轮泵技术参数

2．2．9 BB－B系列摆线齿轮泵

BB－B系列泵的额定压力为2．5MPa，额定转速为1500r／min，压力振摆±0．15MPa，其它主要技术参数见表7．4－19。

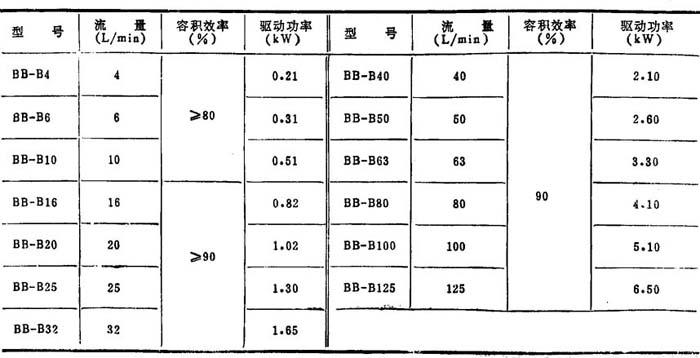

表7．4－19 BB－B系列摆线齿轮泵技术参数

2．2．10 NB系列内啮合齿轮泵

NB系列泵的额定压力为25MPa，最大压力为28MPa，其它主要技术参数见表7．4－20。

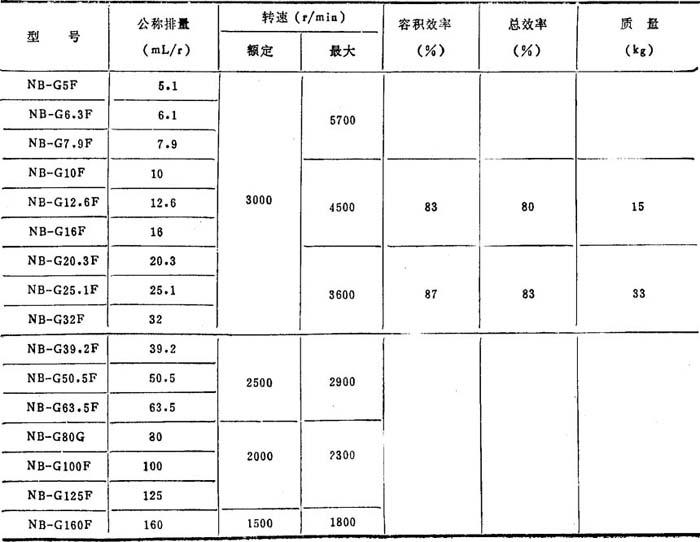

表7．4－20 NB系列内啮合齿轮泵技术参数
