5．棱镜代号

---

由棱镜名称的表示符号、光轴折转次数的表示符号(包括屋脊棱镜的表示符号)与光轴偏转角或光轴折转角组成。

5．1 平面棱镜代号

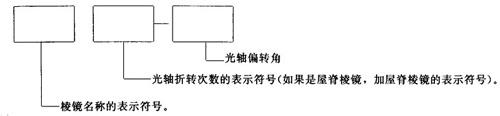

由三部分组成。第一部分为棱镜名称的表示符号，第二部分为光轴折转次数的表示符号，第三部分为光轴偏转角。第一、二两部分与第三部分之间用连字符“——”隔开。其形式为：

示例：

DⅠ－90：表示等腰棱镜，光轴折转一次、光轴偏转角为90度。

LⅢ_J－0：表示列曼屋脊棱镜，光轴折转三次、光轴偏转角为0度。

FLⅠ－0：表示立方棱镜(复合棱镜)，光轴折转一次、光轴偏转角为0度。

FYⅡ_J－60：表示烟斗屋脊棱镜(复合棱镜)、光轴折转三次、光轴偏转角为60度。

5．2空间棱镜代号

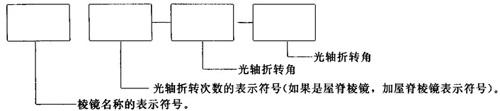

由三部分组成。第一部分为棱镜名称的表示符号，第二部分为光轴折转次数的表示符号，第三部分为光轴折转角，第一、二两部分与第三部分之间用连字符“——”隔开，第三部分中的光轴折转角之间用连字符“——”隔开。其形式为：

示例：

KⅠ－90－80：表示空间棱镜、光轴折转两次，光轴一次折转90度，另一次折转80度。

KⅡ_J－90－100：表示空间屋脊棱镜、光轴折转两次，光轴一次折转90度，另一次折转100度。
