3．摄影用中性玻璃滤光镜(GB 9923－88)

---

本标准适用于在400～700nm波长范围内只改变光的强度而不改变光谱成分的中性玻璃滤光镜(以下简称滤光镜)。

本标准中未作规定的有关事项按GB9921《摄影用玻璃滤光镜通用规则》。

3．1 术语和符号

3．1．1 平均透射比

在波长为400～700nm之间的滤光镜分光透射比的平均值。其平均值取自r_b、τ_g和r_r所表示的算术平均值。

τ_b——在波长405nm、4．35nm和465nm处的滤光镜透射比的平均值；

τ_g——在波长510nm、545nm和565nm处的滤光镜透射比的平均值；

r_r——在波长610nm、635nm和665nm处的滤光镜透射比的平均值。

3．1．2 曝光倍数

对一定亮度的被摄体摄影时，为了获得正确曝光量，镜头加上滤光镜与不加滤光镜时所需曝光时间之间的比值。滤光镜的曝光倍数m由下式求得：

式中：τ——滤光镜的平均透射比(%)。

3．1．3 曝光补偿系数

镜头装上滤光镜摄影时，为了获得正确曝光量，必须加大镜头光圈档数进行补偿的值。滤光镜的曝光补偿系数P由下式求得：

3．2 符号

(1)中性密度的光谱特性用ND来表示。

(2)曝光倍数用mX来表示。m与τ对应的范围应按表6－34的规定。

(3)曝光补偿系数用P来标记。P与τ对应的范围应按表6－34规定。

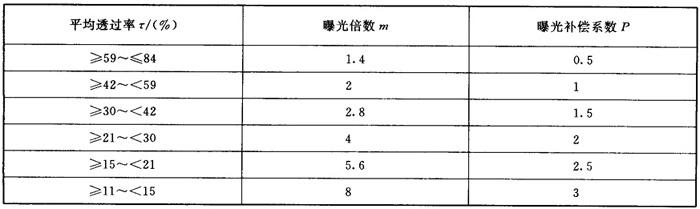

表6－34

注：本表中对m小于1．4和大于8(P小于0．5、大于3)的滤光镜未作规定。如有必要，可用公式求出相应的值。

3．3 光谱特性

在400～700nm波长范围内，滤光镜的光谱透射比须满足以下条件。

(1)平均透射比τ(%)应和曝光倍数m或曝光补偿系数P相对应，并满足表中的规定。

(2)对于光谱透射比τ_b、r_g和τ_r，其中最大值与最小值之比不超过1．25。

3．4 种类

滤光镜的种类应优先取ND2X、ND4X、ND8X。
