2．35mm电影放映物镜技术条件(JB／T 1786－91)

---

2．1 基本参数及尺寸

2．1．1 焦距的标称系列

物镜焦距应按如下系列(单位为毫米)选取：

50，55，60，65，70，75，80，85，90，95，100，110，120，130，140，150，160，170，180

2．1．2 相对孔径

物镜的相对孔径应不小于1∶2．0

2．1．3 与放映机配合部分的尺寸

(1)物镜筒装卡部分可有图6－2所示的平滑式和图6－3所示的螺纹槽式两种形式，但应优先选用图6－2所示的平滑式。

(2)物镜筒装卡部分直径φ应如表6－18所规定。

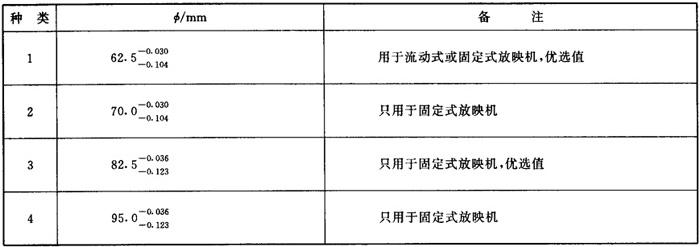

表6－18 物镜筒装卡直径

(3)物镜筒后端面至焦平面(影片平面)的距离a应不小于40mm。

(4)物镜筒装卡部分长度b与距离a之和应不小于120mm。

(5)流动式放映机用物镜筒非装卡部分最大外径应不大于86mm，固定式放映机用物镜筒非装卡部分最大外径不限。

2．2 技术要求

2．2．1 焦距误差

(1)物镜焦距的设计值与标称值之差的绝对值不得大于标称值的1%；物镜焦距的实测值与设计值之差的绝对值不得大于设计值的1．5%。

(2)一对物镜两实测焦距之差的绝对值不得大于标称值的1%。

2．2．2 相对孔径误差

物镜的相对孔径误差用相应的F_数误差表示。

实测F_数与标称F_数之差的绝对值不得大于标称F_数的5%。

2．2．3 分辨率

物镜对各种对比的画面细节应具有较高的分辨能力；物镜的高对比分辨率应如表6－19所规定。

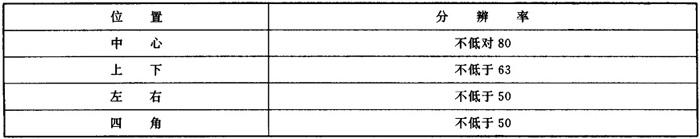

表6－19 物镜的分辨率(线对／mm)

2．2．4 透过率

物镜透过率应如表6－20所规定。

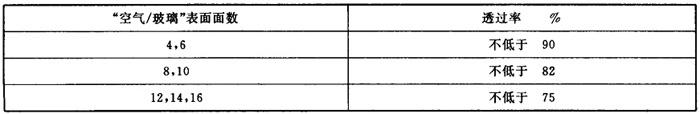

表6－20 物镜的透过率

2．2．5 畸变

物镜不同视场的畸变绝对值应不大于2%。

2．2．6 色差

在放映画面横向尺寸两倍的距离处观看，正常人眼应看不到放映画面有明显色边。

2．2．7 像面照度均匀度

物镜像面照度均匀度应如表6－21所规定。

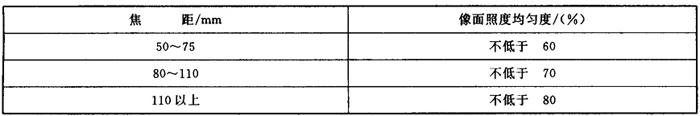

表6－21 像面照度均匀度

2．2．8 杂光系数

物镜杂光系数应不大于2．5%。

2．2．9 彩色还原性能

物镜应具有良好的彩色还原逼真度。
