1．放映银幕分类(JB／T 6839－93)

---

1．1 主题内容与适用范围

本标准规定了放映银幕的分类，特性和常用尺寸系列。

本标准适用于电影、幻灯和投影放映用银幕，不适用于其它特殊用途的银幕。

1．2 分类

放映银幕按照其物理特性，分为四类。

1．2．1 D型——漫反射银幕

(1)定义。D型银幕对入射光在π空间区域内产生漫反射，其亮度系数极坐标特性曲线接近理想漫反射半圆。(见图6－7)。

(2)亮度系数特性曲线，如图6－7所示。

(3)构成。D型银幕通常采用棉织物、化纤织物、塑料膜、橡胶混合物等材料制作，或者以上述材料作幕基再涂布高反射率白色漫反射涂料而构成。

1．2．2 S型——反射角上集聚增益反射银幕

(1)定义。S型银幕对入射光的反射在π空间区域内的光线反射角上具有集聚增益反射特性，反射角的大小等于入射角(见图6－8)。

(2)亮度系数特性曲线，如图6－8所示。

(3)构成。S型银幕通常是以塑料、人造革或橡胶混合物的压合膜为幕基的表面上涂布一层金属粉末而构成，幕基表面可压成条纹状，网格状，蜂窝状等结构，这种银幕也称作金属银幕。

1．2．3 B型——入射角上集聚增益反射银幕

(1)定义。B型银幕对入射光的反射在π空间区域内的光线入射角上具有集聚增益反射特性。(见图6－9)。

(2)亮度系数特性曲线，如图6－9所示。

(3)构成。B型银幕通常是以塑料为幕基的表面涂布一层玻璃微珠而构成。这种银幕也称作玻璃珠银幕。

1．2．4 R型——透射银幕

(1)定义。利用透射光观看的银幕，透射光的集聚方向与入射光的方向一致，专用于背面放映。

(2)亮度系数特性曲线，如图6－10所示。

(3)构成。R型银幕通常由软质半透明膜片，硬质半透明膜片或绸布上涂布半透明漆而构成。这种银幕，也称作背面放映银幕。

注：
❶ 本章的银幕类型符号均采用国际标准ISO的银幕类型符号。

❷ 凡用于固定放映的反射银幕，通常需冲有均布的透声孔。

1．3光反射或透射特性

1．3．1 术语

(1)放映银幕。放映银幕是具有规定光学特性的供放映用的光反射或透射幕面。

(2)亮度系数β。亮度系数是在相同的照明条件和给定的观看角时，银幕的反射或透射亮度与理想漫反射表面的反射亮度之比值，公式为

(2)直角坐标特性曲线如图6－12所示。

(3)不不作任何说明的情况下，图6－11和图6－12的亮度系数特性曲线均指光线入射角为0°，并在通过银幕法线的水平平面作出，该曲线仅指银幕上放映光轴所指向的点的特性曲线。

如果光轴入射角大于0°或在银幕法线的垂直平面内作图，则需在特性曲线图中加以说明，垂直平面内亮度系数特性曲线其观看角只取上下各20°即可。

本标准推荐使用极坐标画法。

1．3．3 银幕分类特性一览表，如表6－35所示。

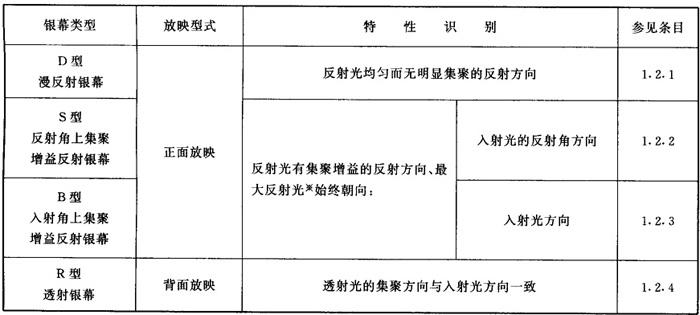

表6－35 银幕分类特性

※通过银幕安装的适度倾斜和弯曲，可使最大反射光朝向观众厅中心。

1．4 银幕尺寸系列

1．4．1 电影放映银幕

电影放映银幕常用规格应从表6－36、表6－37系列中选取。

(1)普通画面放映，如表6－36所示。

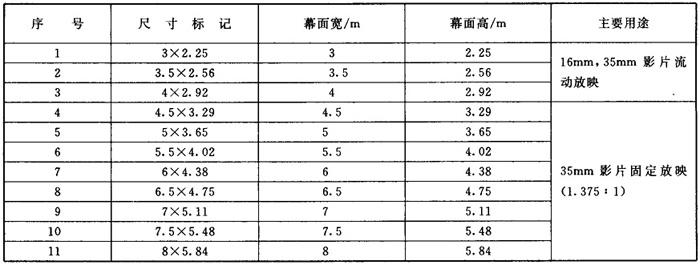

表6－36 普通画面

(2)宽银幕画面放映，如表6－37所示。

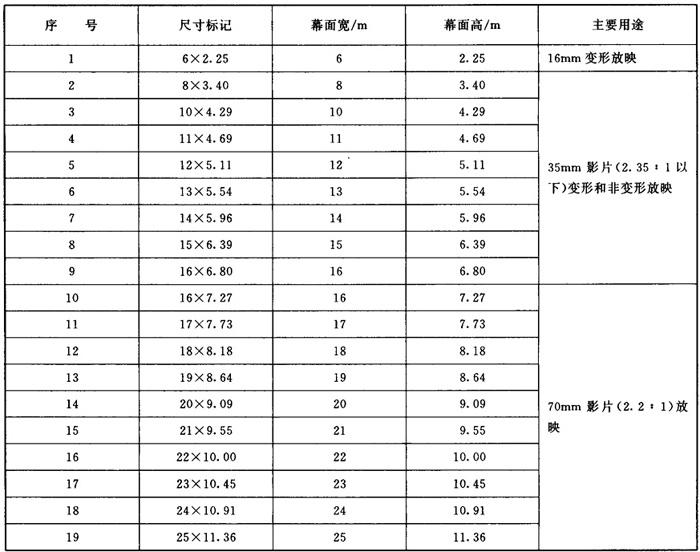

表6－37 宽银幕画面

1．4．2 幻灯、投影用银幕

幻灯、投影用银幕常用规格应从表6－38系列中选取。

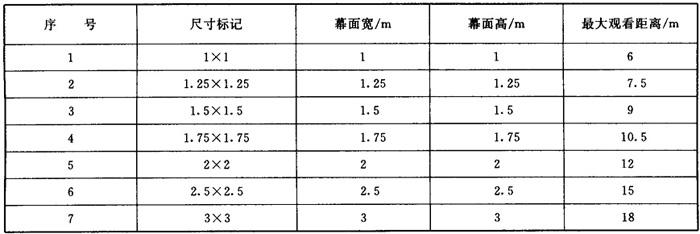

表3－38 幻灯、投影用银幕常用规格

注：
❶ 表中最大观看距离为参考尺寸，供用户选购使用。

❷ 1．75×1．75的规格最为常用，本表未包括特殊规格尺寸，对透射银幕尺寸未作规定。

❸ 正方形的尺寸规格对放映各种影片、幻灯片、投影片的加宽或加高画面具有最大的通用性。
