1．光学零件球面半径数值系列(GB 3158－82)

---

球面半径应按照国家标准GB3158－82中规定的数值选用。

1．1 构成

光学零件球面半径数值系列由公比为并将数值化整的几何级数构成。根据实际经验将半径数值分成七个疏密程度不同的区域，各区域的划分和根指数n的取值见表2－6。

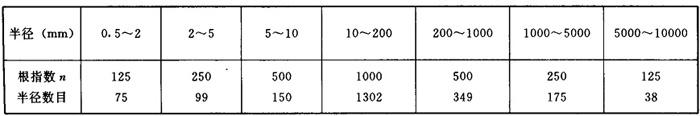

表2－6

1．2 半径数值

1．2．1 0．5－2mm的半径数值见表2－7。

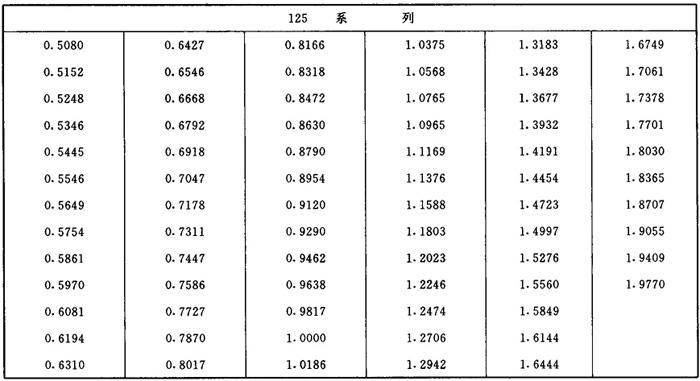

表2－7 0．2～2mm的半径数值

1．2．2 2～5mm的半径数值见表2－8

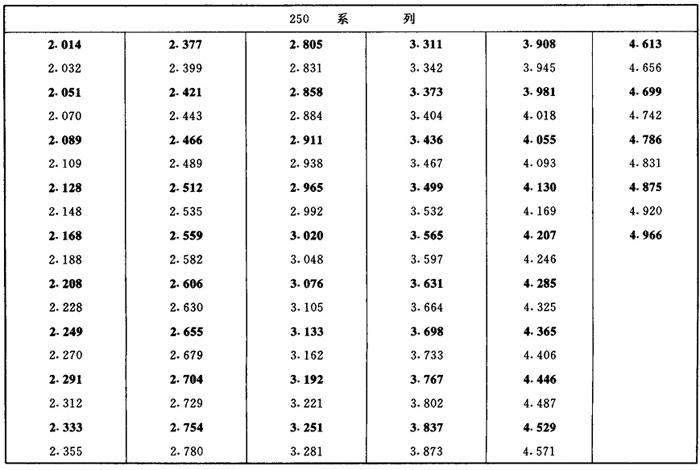

表2－8 2～5mm的半径数值

1．2．3 5～10mm的半径数值见表2－9

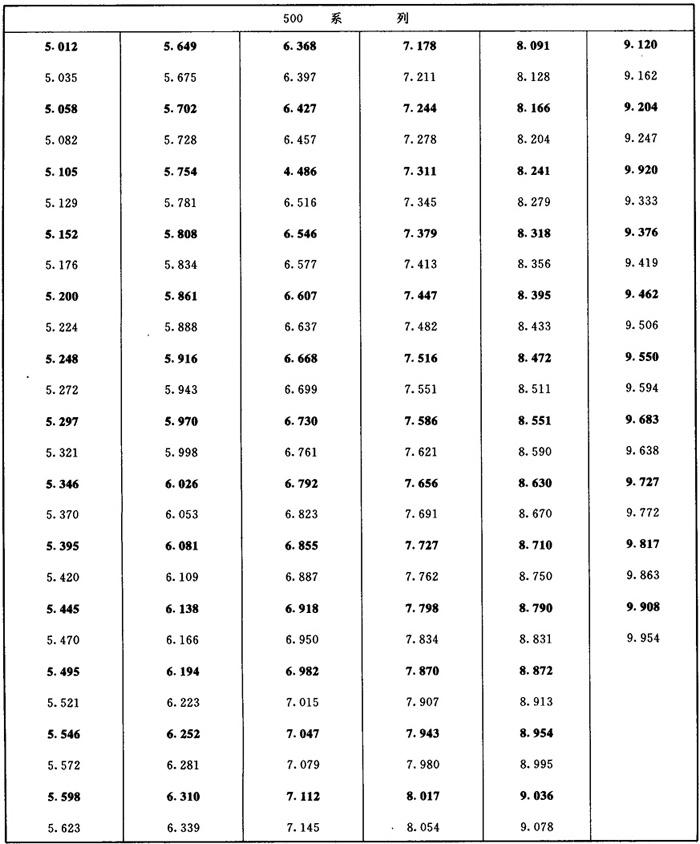

表2－9 5～10mm的半径数值

1．2．4 10～200mm的半径数值见表2－10

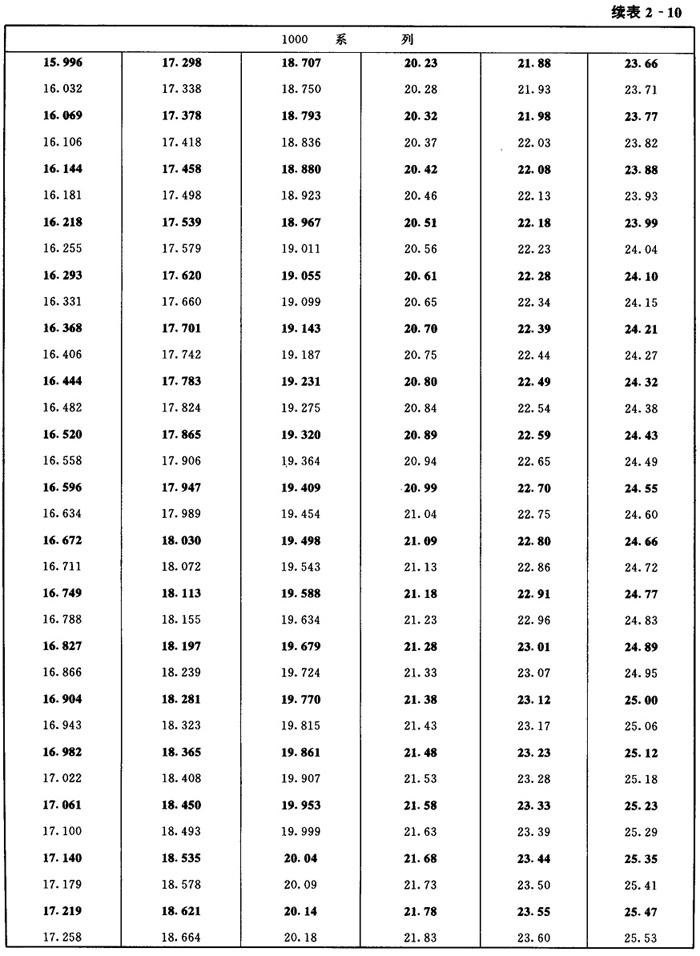

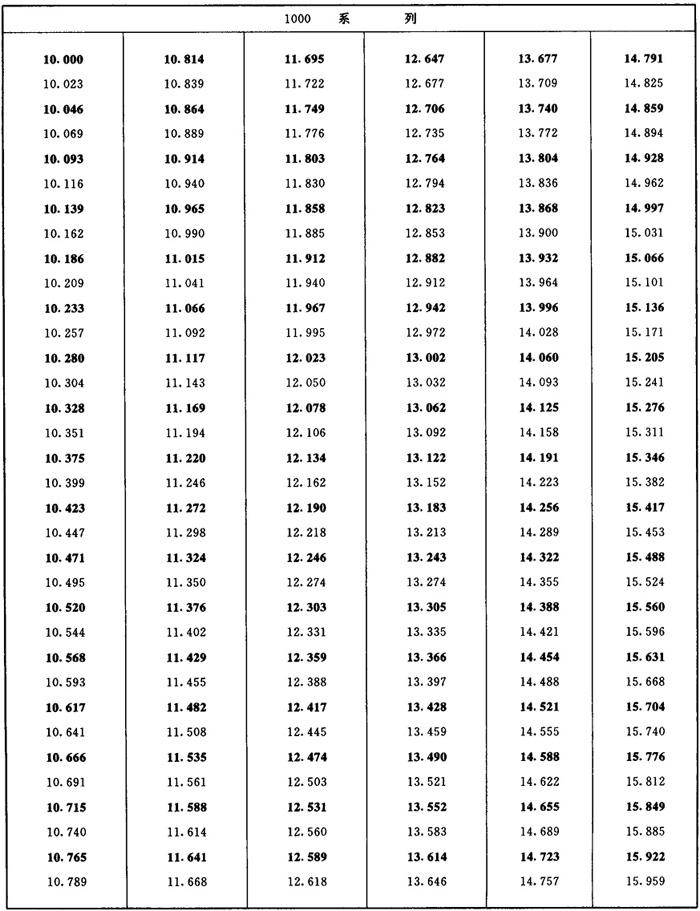

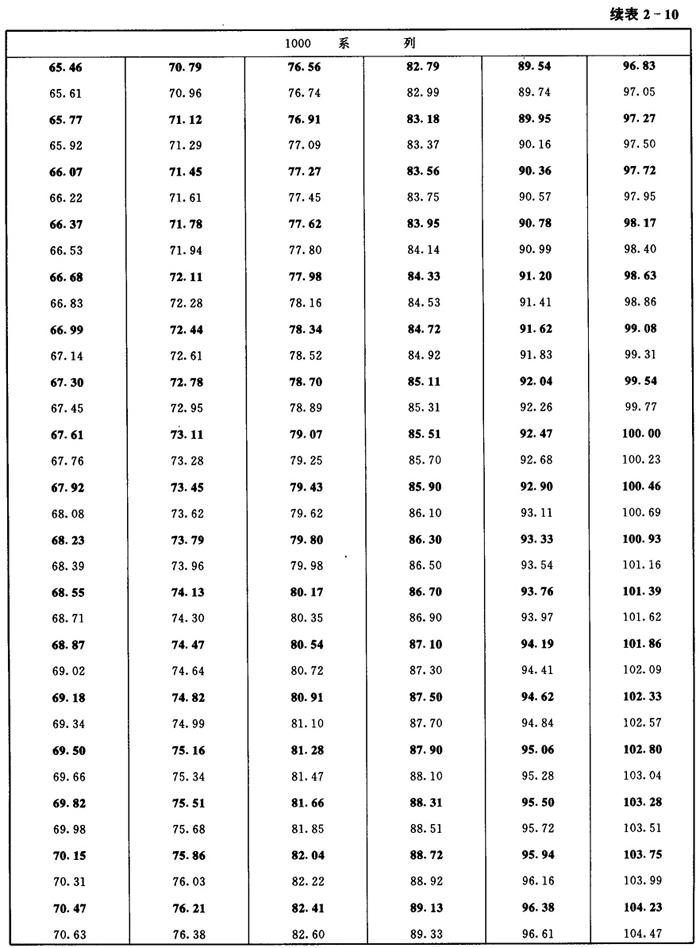

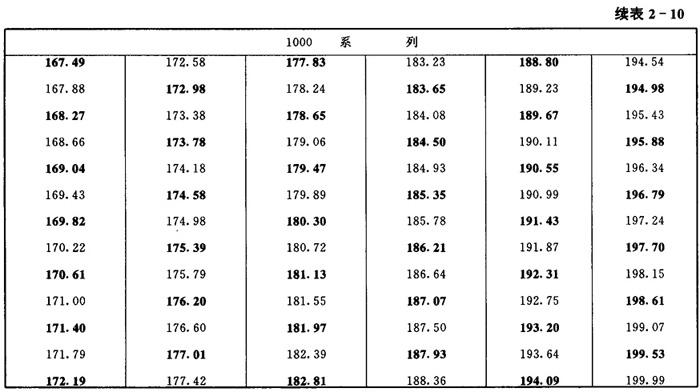

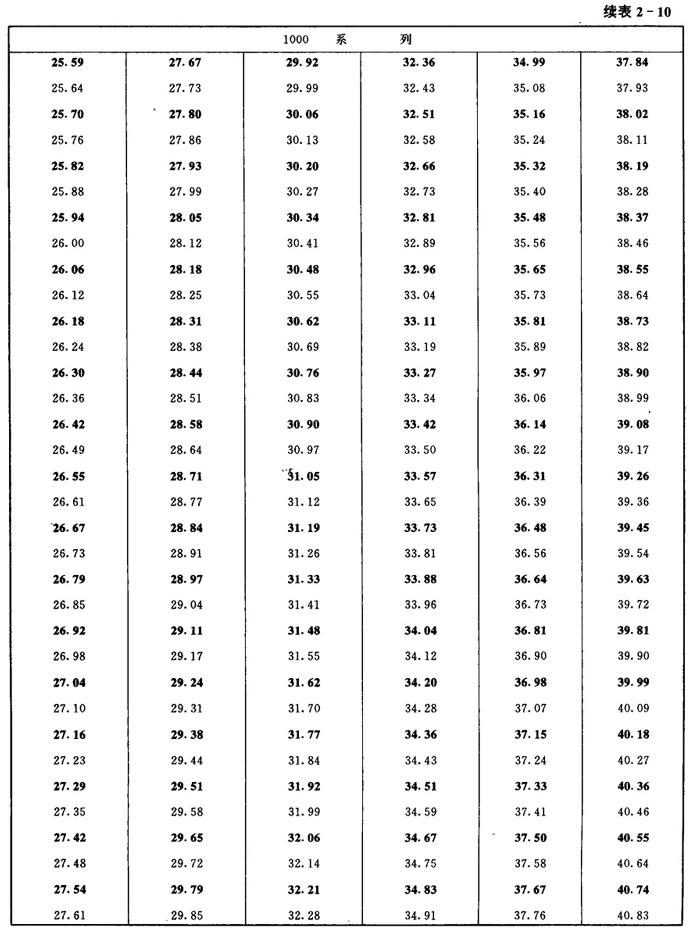

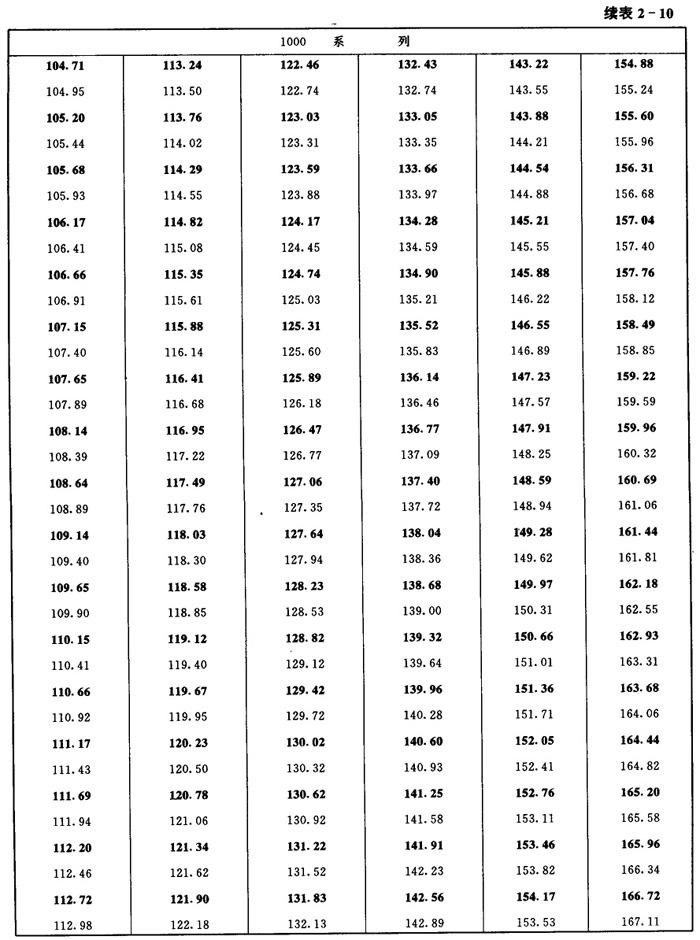

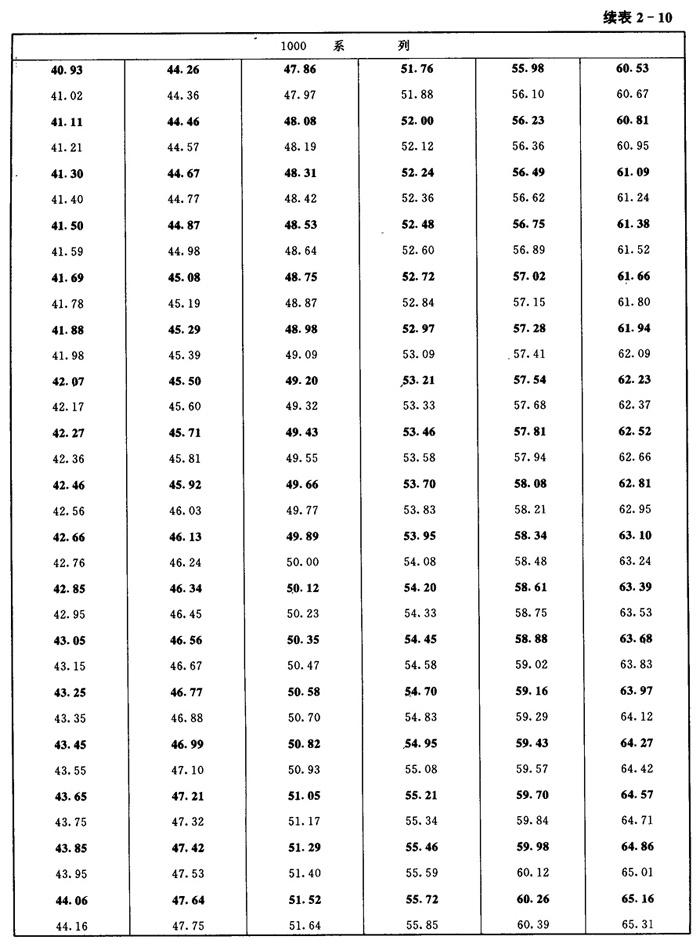

表2－10 10～200mm的半径数值

1．2．5 200～1000mm的半径数值见表2－11。

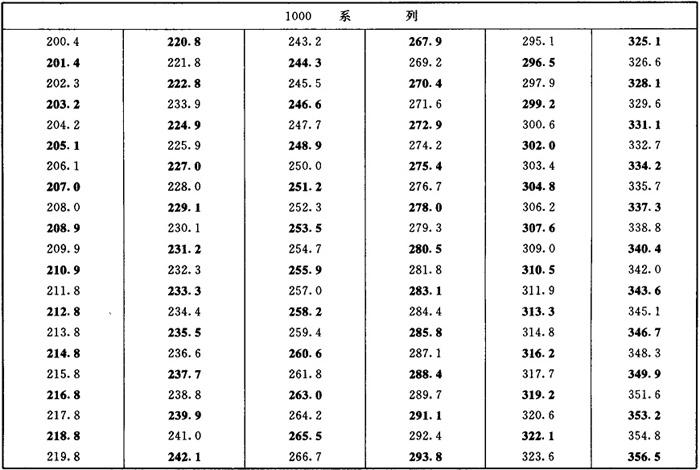

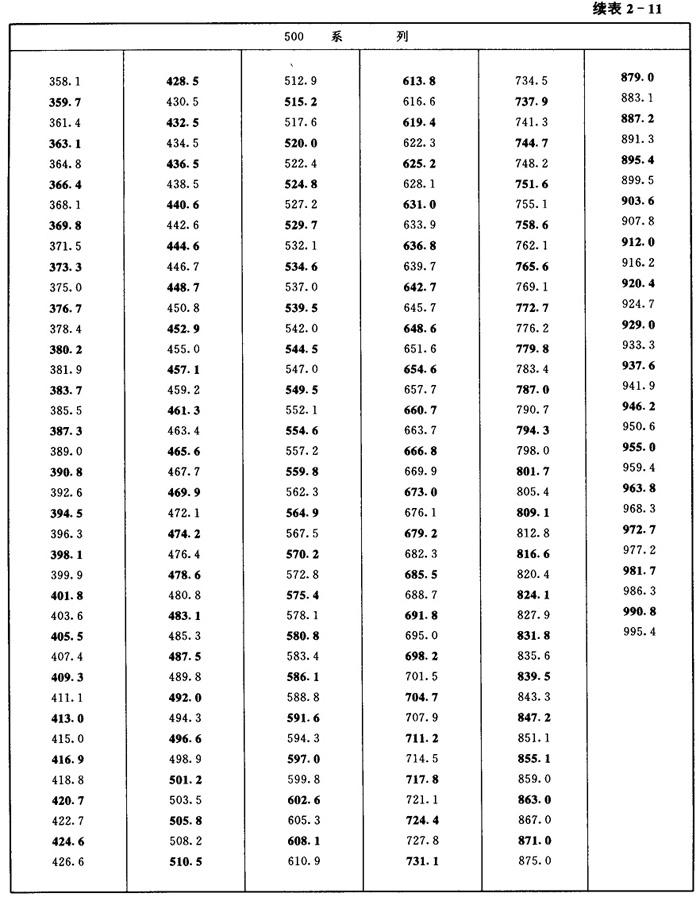

表2－11 200～1000mm的半径数值

1．2．6100～500mm的半径数值见表2－12。

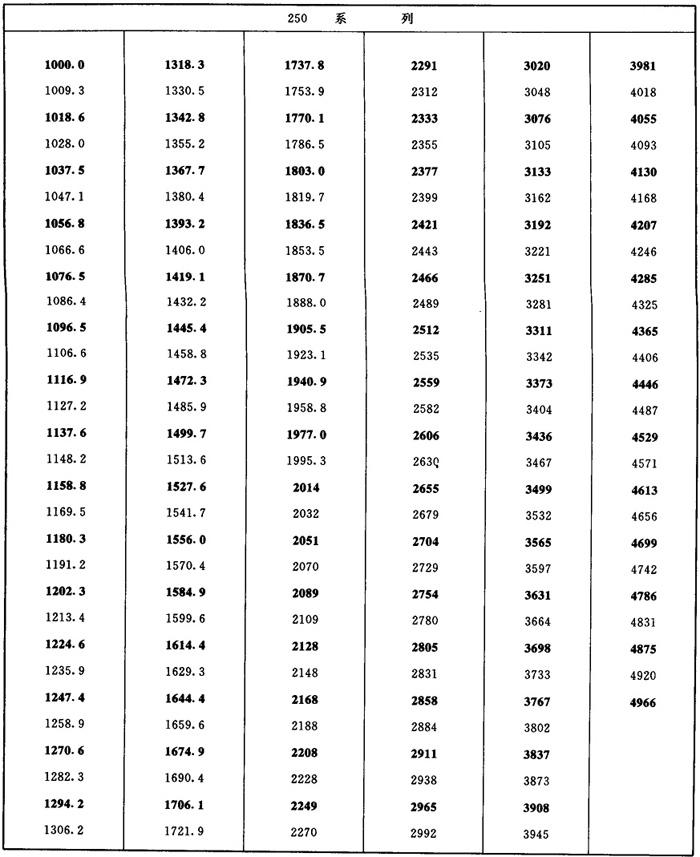

表2－12 1000～5000mm的半径数值

1．2．75000～10000mm的半径数值见表2－13。

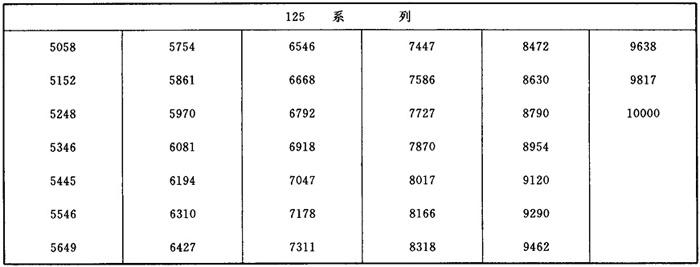

表2－13 5000～10000mm的半径数值

1．2．8 如必须选用大于10000mm的半径时，应按125系列选择。

注：表2－8至表2－12中的黑体字为优先选用数值。
