1．一般规定

---

1．1 除本标准规定外，光学图样的幅面、比例、字体、图线、剖面符号、图样画法、尺寸、尺寸公差与配合及表面粗糙度的注法等，应按GB4457～4460和GB131的规定执行，而倒角按GB1204的规定执行。

1．2 在光学图样上光轴用细点划线，光轴中断线用双波浪线〔见附录A(参考件)图2－A1〕。

1．3 在光学图样上，零件的有效孔径应在所列表格的“D₀”栏内标明。圆形注：“φ直径”，例“φ30”；方形注：“□边长”，例“□10”；矩形注：“□长×宽”，例“□30×20”；椭圆注：“〇长轴×短轴”，例“〇30×20”等。

1．4 光学零件表面上需要表明有特殊要求的范围，用细实线或涂色画出其范围，并予以说明(见图2－1)。

1．5 光学纤维件的剖面画法见图2－2

1．6 光学晶体的剖面和光轴(C轴)的画法见图2－3

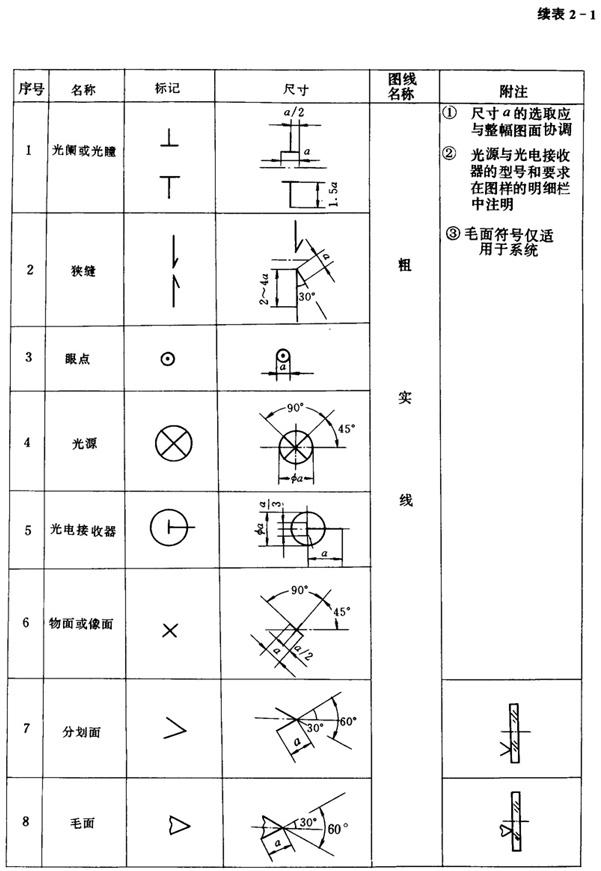

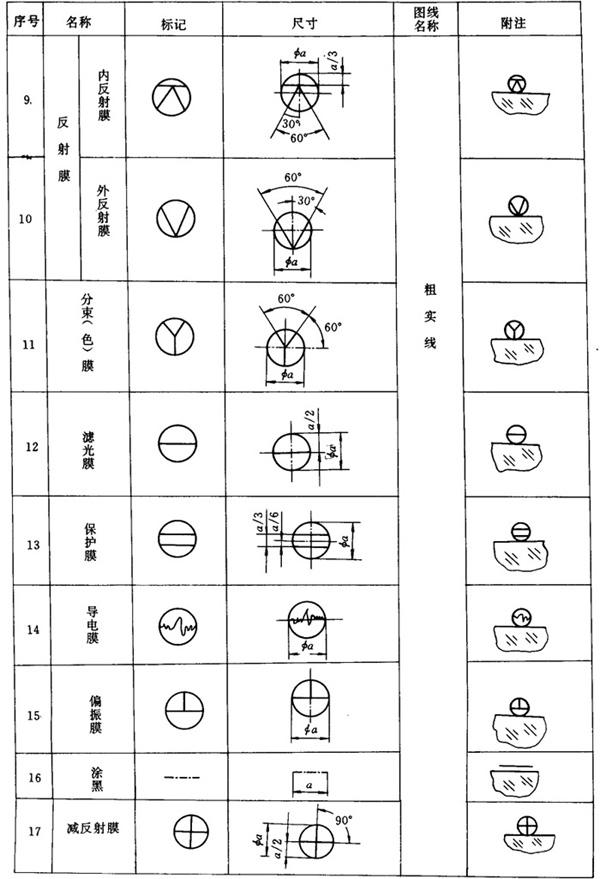

1．7 光源、光栏和镀膜等符号规定见表2－1。

表2－1

1．8 标题栏和明细表分别参照GB10609．1和GB10609．2。
