11．表面粗糙度(GB 1031－83)

---

11．1 名词定义

11．1．1 轮廓算术平均偏差

在取样长度l内轮廓偏离绝对值的算术平均值。见图2－13。其符号为“R_a”。

11．2 表面粗糙度的代(符)号及其注法

新国标GB131－83《机械制图 表面粗糙度代号及其注法》规定了零件表面粗糙度代(符)号及其在图样上的注法。

图样上所标注的表面粗糙度代(符)号，是表示该表面加工完毕后的要求。若仅需要加工，但对表面粗糙度的其它规定没有要求时，可以只注表面粗糙度符号。

11．2．1 零件表面粗糙度的符号

零件表面粗糙度的符号见表2－37。

表2－37 零件表面粗糙度的符号(GB131－83)

11．2．2 表面粗糙度高度参数的标注

(1)轮廓算术平均偏差R_a在代号中用数值表示(单位为微米)，规定写在表面粗糙度符号长边的左边，不需标出参数符号R_a，其标注方法见表2－38。

表2－38R_a的标注方法

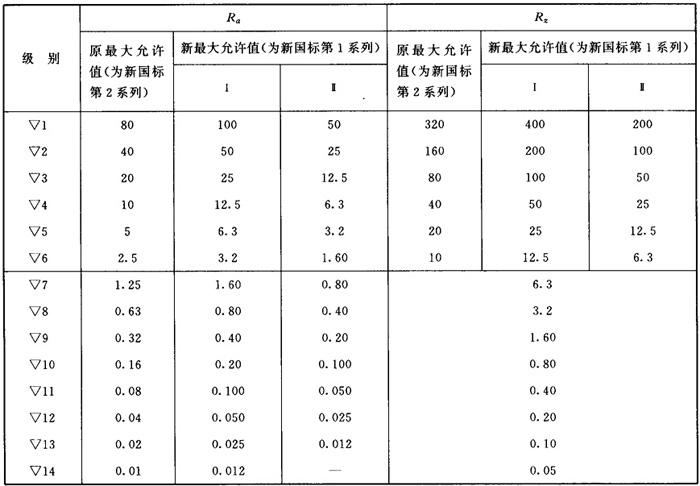

11．3 表面粗糙度新旧国标的参数数值过渡表(表2－40)

表2－40 表面粗糙度新旧国标的参数数值过渡表μ_m

注❶ 标准规定要优先选用第Ⅰ系列。

❷ R_a为轮廓算术平均偏差；R_z为微观不平度十点高度。
