防火卷帘

---

近几年，随著建筑工程设计标准的相应提高，建筑构件、配件标准也都有很大程度的提高。人们长期以来所使用的平开防火门及推拉防火门，已不能完全适应防火的需要，因而出现了防火卷帘门这一较现代化的门种。这种卷帘门具有不占用建筑有用面积与空间，不易变形，关闭严密，开启方便，造型美观，与自动报警系统联动可以实现自动控制等优点，可以提高建筑的防火功能，在现代化建筑上大量采用。

作为建筑防火分隔或防火分区用的防火卷帘门，与其他形式的网格式、铰链式乃至选用铝合金作为叶片的帘板式卷帘门，性能有根本区别。一般卷帘门只是用于一般工程的防盗、装饰、人员进出，而防火卷帘门除以上作用外，还必须具备必要的燃烧性能和耐火极限及防烟性能等。因此，这种防火卷帘门，必须通过国家标准规定的试验方法，即《门和卷帘的耐火试验方法》(GB7633－87)进行耐火试验的检测。其试验结果及其他技术要求，均须经国家有关消防监督机关的鉴定和批准。作为消防产品的生产厂家，还须持有有关单位发放的生产及销售许可证明。

(一)产品分类

钢质防火卷帘门可按其安装位置、形式和性能进行分类。

1．钢质防火卷帘门按安装在建筑物中位置的不同，可分为外墙用钢质防火卷帘门和室内钢质防火卷帘门。其中，外墙卷帘可按强度区分和按耐火等级区分；室内用卷帘按其耐火等级、防烟性能来区分。

2．按耐风压强度分类，可分为50kg／m²，80kg／m²，120kg／m²三种。

3．按耐火极限分类：

普通型防火卷帘门可分为耐火极限为1．5h和2．0h两种。

复合型防火卷帘门可分为2．5h和3．0h两种。

4．普通型钢质防火防烟卷帘门，可分为耐火极限为1．5h、漏烟量(压力差为20Pa)小于0．2m³／(m²·min)的卷帘门，以及耐火极限为2．0h、漏烟量(压力差为20Pa)0．2m³／(m²·min)的卷帘门。

(5)复合型钢质防火防烟卷帘门，也可分为耐火极限为2．5h、漏烟量(压力差为20Pa)小于0．2m³／(m²·min)，以及耐火极限为3．0h、漏烟量(压力差为20Pa)小于0．2m³／(m²·min)两种。

(二)钢质防火卷帘门通用技术条件

钢质防火卷帘门的设计，除必须满足规定的耐火极限及防烟性能之外，还必须正确选择它的耐风压性能(帘板的强度)，主要零部件的原材料及其加工的形状尺寸精度，传动装置的可靠性，操作控制系统的形式和方法以及安装空间的条件等。

1．帘钣

帘钣是防火卷帘门门帘的组成零件。因其结构形式不同，构成门帘后，它所具有的性能也不完全相同，其常用的帘钣结构形式如图3－2－9所示。其中(a)形式多用于防火防烟卷帘，(b)形式多用于防火耐风压卷帘，(c)形式多用于防火防烟门。(c)形式并可减少热辐射强度，代替防火墙时，如耐火极限达到2h以上，可省去水幕保护系统。

帘钣原材料常用钢号为Q235、Q235F、Q215或08F等。要求比较高级的也可选用不锈钢冷轧带钢。帘钣的厚度一般在1．2～2．0mm范围内。

门帘相邻互锁帘钣串接后要求转动灵活，当摆动±90°时，帘钣不得脱落。帘钣两端的挡钣或防窜的结构要装配牢固，装配成门帘后，帘钣的窜动量不得大于2mm。单件的帘钣要平直，其直线度误差每米不得大于1．5mm，全长直线度误差不得超过0．12%。帘钣装配成门帘后，不允许有影响防火的孔和缝隙存在。对于具有防烟性能的帘钣，内外鼻钩串接后的接触面成弧面接触，弧的角度在30°范围内必须接触，否则将影响其漏烟量。当帘钣装配成门帘后，在运行时不允许有倾斜，应当平行升降，门帘的平面度误差不大于门洞口高度的1／200。帘钣嵌入导轨的深度，其每一侧不得小于表3－2－15的要求。

表3－2－15 帘钣嵌入导轨的深度

钢质防火卷帘门是通过预埋在洞口周围的预埋铁件焊接安装的，对于中小型卷帘亦可通过膨胀螺栓固定在建筑结构上做为固定件进行安装。预埋件在洞口周围的位置、尺寸及预埋件要求分别详见图3－2－11，图3－2－12，图3－2－13，表3－2－17，表3－2－18。当卷帘门护罩采用圆形时，或做预埋有困难时，图3－2－11中序号3可不做。由于钢质防火卷帘门的安装多为悬挂式安装，因此所做预埋件或膨胀螺栓，均必须有足够的强度，以保证卷帘运行的安全可靠。

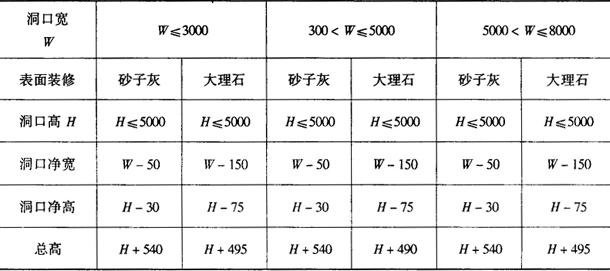

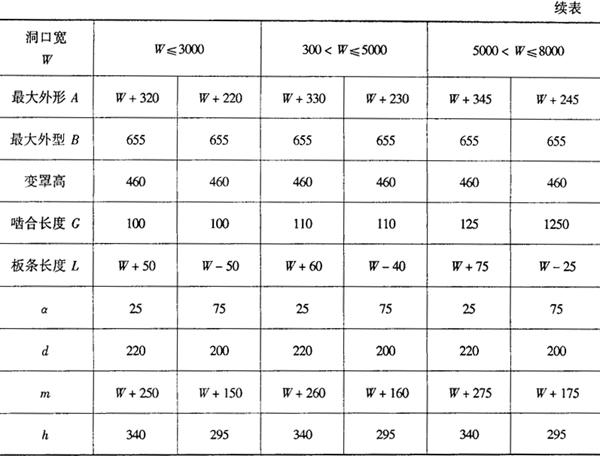

表3－2－17 防火卷帘门各部基本尺寸(方形护罩) (mm)

(四)卷帘的安装调试及使用要求

防火卷帘门是通过嵌固在门洞周围墙体上的预埋件安装的，卷筒轴中心线高度为洞口高度H+h。如按北京市新型防火装备厂产品要求，先将垫板焊固在预埋件上，然后用螺栓固定卷筒轴的左、右支架，并安放卷筒轴。卷筒安装后回转中心应水平且应转动灵活；安装卷门机及电控部分后，应进行空负荷试运转，无误后再将帘钣安装在卷轴上并进行负荷试运转。无误后再安装导轨部分，在无卡住、阻滞、限位不准及异常噪声时即可完成安装，最后再进行其他有关的饰面装修。初使用时，宜先按要求检查，确认已完善后，方可投入使用。防火卷帘门平时必须处于正常使用状态，遇有火灾时，方能发挥作用。因此，该种门应由有关部门的专人负责检查及管理，并每月运行检查2～3次；电气控制应灵敏可靠，机械传动应正常，若发现故障，必须及时排除。

(五)防火卷帘门的主要性能及生产厂

全国各大中城市几乎都有防火卷帘门生产厂家，表3－2－19介绍部分厂家，供参考选用。

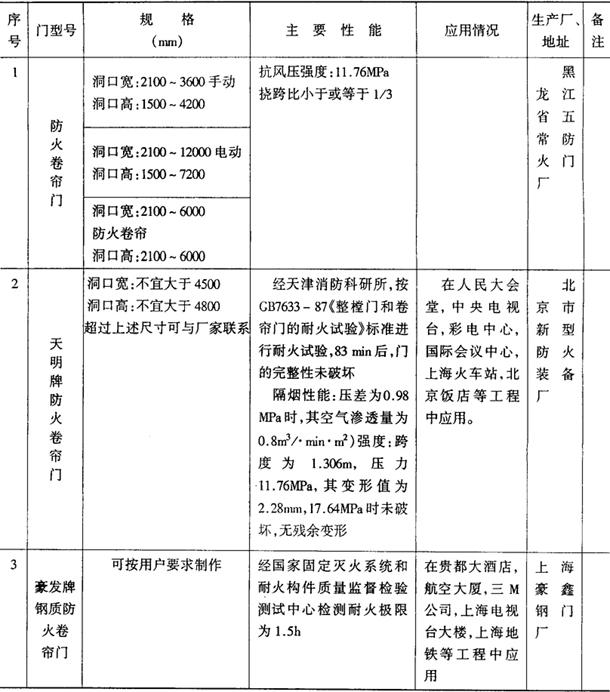

表3－2－19 防火卷帘门规格、性能及生产厂家
