防尘圈的设计

---

为了防止落在活塞杆上的尘埃，随著活塞杆的伸缩运动被带进端盖和缸筒内，从而使动密封件和支承导向环受到损伤和过早地磨损，所以伺服液压缸还设计安装防尘圈。防尘圈的选择原则：

·不给伺服液压缸增加摩擦；

·不产生爬行；

·不粘著滞涩；

·不摩损活塞杆。

防尘圈的选择不当，会引起摩擦力的增加，将保护活塞杆表面起润滑作用的粘附性油膜层刮下来，造成粘附性渗漏，这种渗漏在原理上是允许的，但是在有些场合(例如食品加工、制药，容易发生火灾的场合)仍是不希望有任何外渗漏的。

这里推荐二种防尘圈：美国霞板公司的DA17型防尘圈；广州市天河密封技术研究所的世达马鞍形防尘圈。

(1)宝色霞板DA17型防尘圈

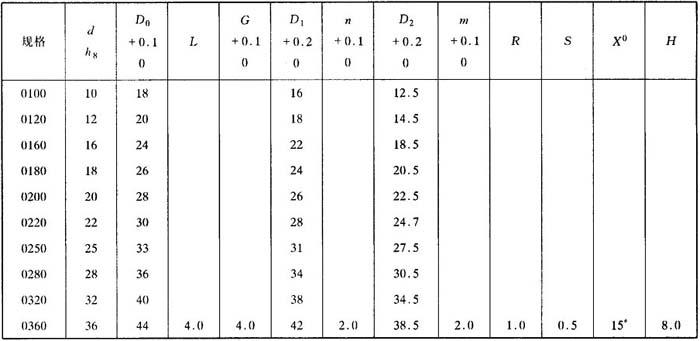

表24．7－15 DA17型防尘圈参数 单位：mm

往复速度：1m／s

耐介度：油、气、水

注：若密封与防尘圈不产生压力时，可用(b)结构

图24．7－24 世达马鞍形防尘圈尺寸图

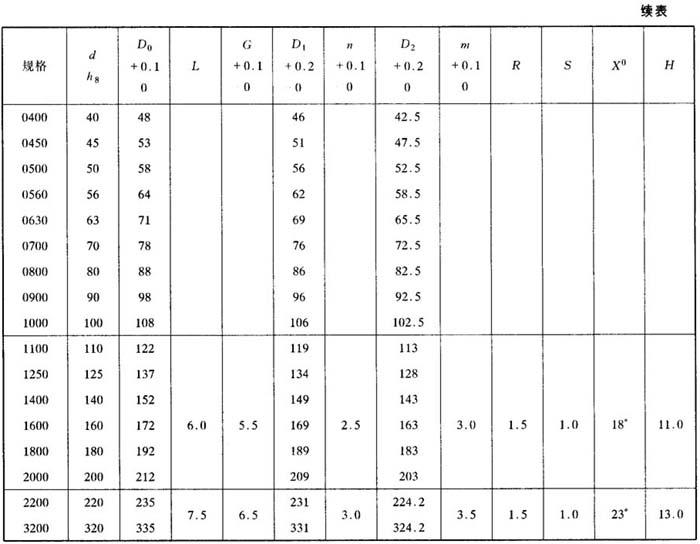

表24．7－16 世达马鞍形防尘圈参数 单位：mm
