阀门力矩的计算

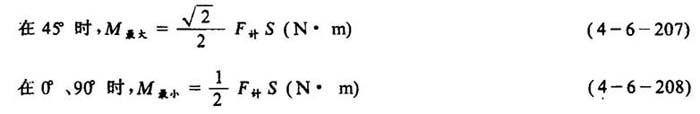

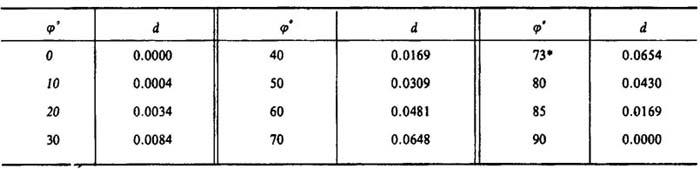

1.双座调节阀力矩的计算  式中 M——移动阀杆所需伺服机的转矩(N·m) F——填料盒的摩擦力(N),见式4-6-200 L——伺服电机输出轴至阀杆的连杆长度(m)  2.蝶阀力矩的计算 [说明]蝶阀虽然是对称的,但它只是在最终位置(全开和全关)时平衡的。在某一中间位置时流体由于蝶阀的关闭而产生一些力矩。该力矩在选择执行机构的功率时必须进行计算,其值取决于蝶阀的转角。  式中 D——圆形蝶阀的直径或者是矩形截面的当量直径(m) △p——蝶阀上的压降(mmHg) α——取决于蝶阀转角Φ系数,见表4-6-11 表4-6-11 蝶阀的转角系数α  *在该角度下力矩是最大的。 3.ZSL型气动长行程活塞式执行机构的力矩计算 [说明]ZSL型气动长行程活塞式执行机构是以压缩空气为动力,接受调节单元或人工给定的19.6~98kPa气压输入信号转变成为位移(或转角),以调节风门挡板,阀门等;还可以与相应的变送器配套作为单独的位置伺服机构使用;通过电气转换器,它也可以与电动单元,组合仪表配套使用。 ❶ 推力计算  式中 F计——计算推力(N) D——气缸内径(m) P——工作压力(Pa) ❷ 转矩计算  式中 S——活塞冲程(m) 其它同上 |
