释义 锤锻模

(一)锻件图设计

1.分模面

通常所使用的是开式锤上模锻,其锻件分模面的选用原则见表3.2-15。

表3.2-15 锤上模锻锻件分模面的选用原则

飞边槽的尺寸可按以下公式计算:

表3.2-21 钳口尺寸 (mm)

图3.2-12 滚压模膛形式

❸ 压肩模膛的尺寸见表3.2-26。

❹ 成型模膛的尺寸见表3.2-27。

❺ 弯曲模膛的尺寸见表3.2-28。

❻ 切断模膛常布置在锻模的四角。较典型的切断模膛的形式及尺寸见图3.2-13。

❼ 压扁台常见的形式见图3.2-14。其尺寸按下式计算:

B=B+40(mm)

L=L+40(mm)

式中 B、L——压扁后毛坯的宽度和长度。

(三)毛坯尺寸的确定

1.长轴类锻件

首先计算出坯料的截面积,其计算公式见表3.2-29。

表3.2-29 锤上制坯的坯料截面积计算

式中 V——坯料体积,且V=(V+V)(1+δ)。

然后选择与国标相近的D和B

最后确定坯料的长度L,其值可按下式计算:

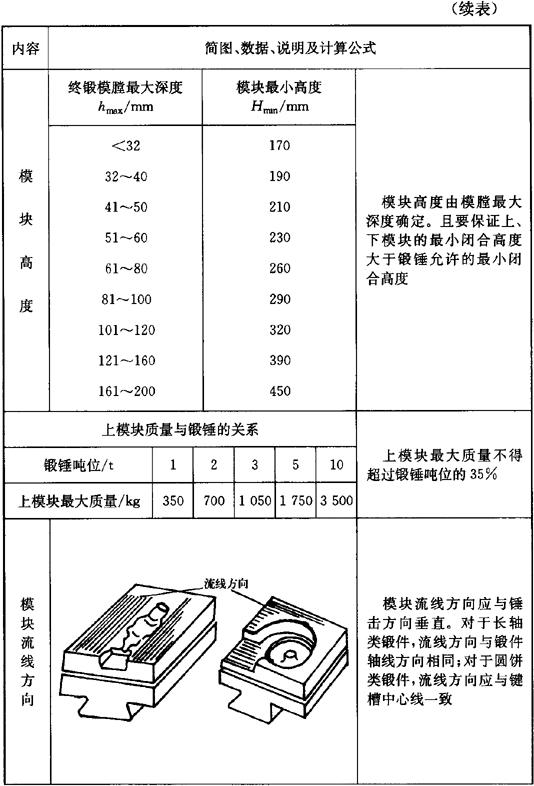

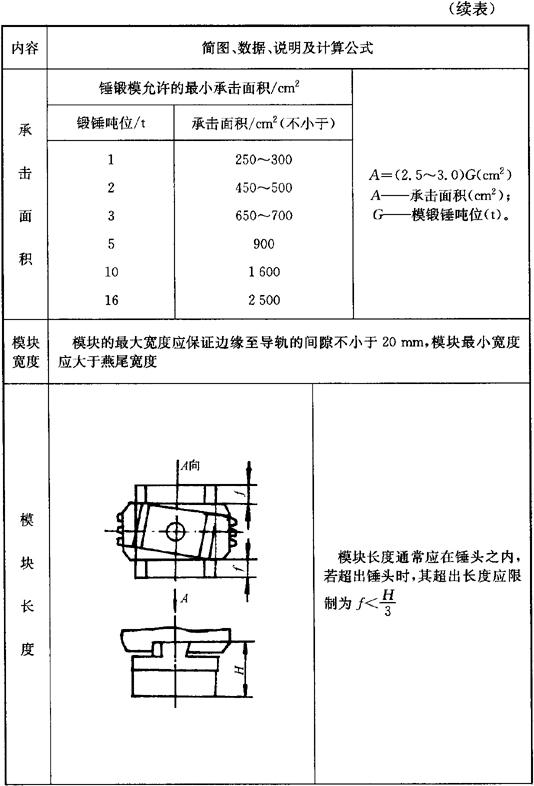

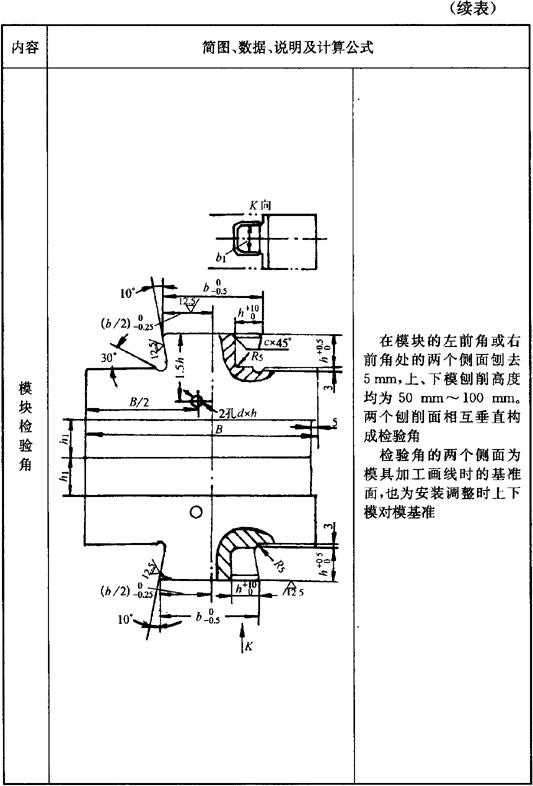

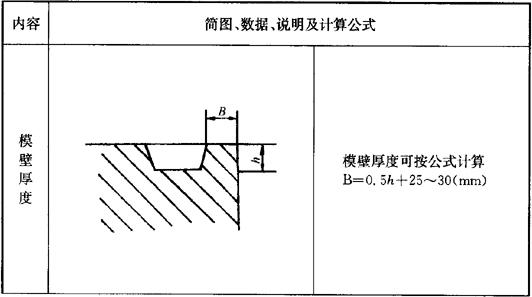

(六)模块尺寸(表3.2-32)

表3.2-32 模块尺寸

(七)模块规格(表3.2-33)

表3.2-33 模块截面尺寸规格 (mm)

注:1.模块长度尺寸(l),由需方向供方订货时在合同上规定。

2.模块尺寸的极限偏差规定如下:在高度方向为高度尺寸的+5%;在长度和宽度方向当尺寸<600mm时,为该尺寸的+4%,-1%;当尺寸≥600mm时,为该尺寸的+3%,-1%。

3.模块高度方向的加工余量为20mm(即H+20作为供方供应的模块高度尺寸)。
