锅炉给水设备

---

1．锅炉给水泵台数和容量的确定

(1)在容量最大的一台给水泵停止运行时，其它能并列运行的给水泵的总容量至少为所有运行锅炉的最大连续蒸发量的120%。

(2)汽动给水泵(包括注水器)的总容量，一般应为所有运行锅炉最大连续蒸发量的120%，对以电泵为主，以及采用机械通风的锅炉，在保证不致引起缺水的条件下，可以减少到50%。

(3)工作压力≤5表大气压和蒸发量≤150公斤／时的锅炉，可以装一台给水泵(包括手摇泵)。

(4)工作压力≤2表大气压的锅炉，可以用自来水直接向锅炉给水，但必须水源可靠，水压须比锅炉工作压力高1个大气压以上，并在给水管道上装设止回阀。

2．锅炉给水泵的扬程

H=10(P+△P)+H₁+H₂+H₃+H₄(米水柱)

式中 P——工作压力(公斤／厘米²、表压)

△P——开启安全阀的余压(公斤／厘米²，表压)

H₁——省煤器的水流阻力(米水柱)

H₂——管路系统阻力(米水柱)

H₃——给水箱最低水位与汽包水位的位差(米水柱)

H₄——附加水头，一般取5米水柱

3．凝结水泵台数和容量的确定

凝结水泵至少应安装二台，其中一台备用，其余凝结水泵的总扬水量不少于最大凝结水回水量的120%(包括补给水)。

4．凝结水泵的扬程

H=10P+H₁+H₂+H₃(米水柱)

式中 P——大气式热力除氧器的工作压力，一般采用0．2公斤／厘米²。当作解析除氧水加压泵时，P为喷射器前水压，一般取3公斤／厘米²

H₁——管路系统阻力(米水柱)

H₂——凝结水箱最低水位与给水箱的凝结水进口的位差或与解析除氧喷射器的位差(米水柱)

H₃——附加水头，一般取5米水柱

5．给水箱和凝结水箱

(1)给水箱和凝结水箱一般应两个，也可将一个水箱用隔板分隔为二，专供采暖用的可只设一个。

(2)给水箱和凝结水箱的容量按表11－26。

表11－26 给水箱和凝结水箱的容量

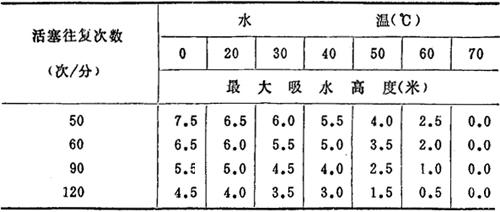

7．活塞泵的吸水高度与水温的关系(见表11－27)

表11－27 活塞泵的吸水高度与水温关系
