锅炉房在纸厂总平面图中的位置

---

1．对风向的选择

根据所在地区的主要风向和次要风向，依地形将锅炉房布置于主厂房主、次两风向的另外两侧。

2．锅炉房距纸厂工艺主厂房的距离

依卫生标准及防护距离确定。

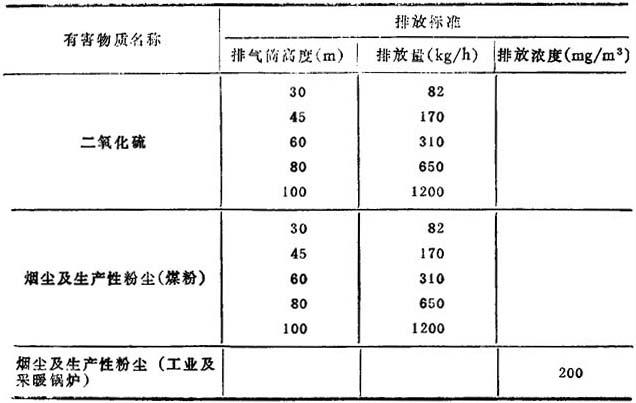

(1)国家规定的工业“三废”排放试行标准(GBJ4-73)，见表14—2—90。

表14—2-90

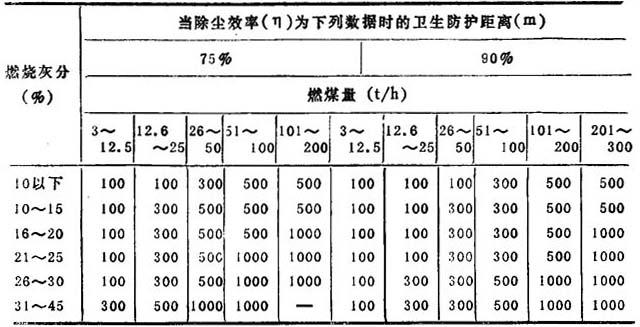

(2)防护距离：依据GBJ1-62“工业企业设计卫生标准”中的规定，如表14—2—91所示。

表14-2-91

3．固态运灰道的考虑

如采用轻便窄轨或小推灰斗除灰，其通道应不通过或不靠近工艺主厂房。

4．贮煤场、贮灰场的考虑

贮煤场、贮灰场应设置在最小风向的一侧，其距离工艺厂房应较锅炉房更远些。

5．地面有害物质一次最大浓度

在用单个烟囱排放烟气时，地面有害物质的一次最大浓度计算方法如下：

式中：Co_max——地面有害物质一次最大浓度(取样时间20min)，mg／m³；

M——有害物质排放量，g／s；

V——烟囱出口处风速，m／s；

H——烟柱有效高度，m；

Cz——垂直扩散系数，；

Cy——水平扩散系数，；

n——与大气安定性有关的参数，计算中Cz、Cy取0．5。

烟柱有效高度计算公式

H=H₀+⊿H

式中：H——烟柱有效高度，m；

H₀——烟囱高度，m；

⊿H——烟柱抬升高度，m。

烟柱抬升高度计算公式：

⊿H=Du／V(1．5+2．7⊿T／TD)

式中：D——烟囱出口内径，m；

u——烟囱出口处的烟速，m／s；

V——烟囱出口处风速，m／s；

T——排烟绝对温度，℃；

⊿T——T与T₁之差，℃；

T₁——大气绝对温度(取夏季白天平均温度)，℃。

当有两个或两个以上烟囱时，应分别计算地面有害物质浓度，然后相加。
