链传动的润滑及链箱设计

---

设计计算的链传动的额定功率，是指在良好润滑条件下的值。润滑不良，会使额定承载能力大为降低，或是使寿命大大低于规定的15000小时。润滑方式的选定如图4．15-9所示，具体的润滑方法和供油量见表4．15-19，润滑油牌号的选定见表4．15-20。对于开式及重载低速传动，可在润滑剂中加入M0S₂、WS₂或MoSe₂等添加剂。不便于用润滑油的场合，可使用润滑脂。为确保润滑脂到达链条工作面，可将脂加热成液体，把链条完全浸入，直到气泡停止，同时搅动链条，以便渗入销轴工作面。在高温条件下，可采用固体润滑剂。低温(-5～-40℃)下，开始时用润滑脂，以后加低温油。

I-用油刷或油壶人工定期润滑，Ⅱ-滴油润滑，Ⅲ-油浴或飞溅润滑，Ⅳ-油泵压力喷油润滑

表4．15-19 滚子链的润滑方法和供油量

1-加油口，2-加强凸边，3-角部结构，4-可移式浮动密封装置，5-夹紧凸缘，6-油面指示器，

7-放油塞，8-分箱面的密封结构，9-伸出端密封装置保持槽

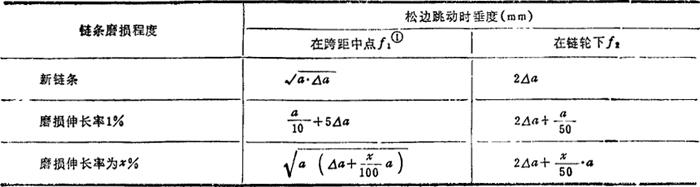

表4．15-21 链条松边跳动时垂度的计算式^〔17〕

注：
❶  见图4．15-11。

❷  式中a为理论中心距(mm)；△a为使松边有初垂度，安装中心距比理论中心距小的距离(参见表4．15-3中实际中心距)。
