铝与铝合金无缝管(JIS H 4080)

---

1．适用范围

该标准，适用于拉伸加工断面为圆形的铝及铝合金的无缝管(以下称管)。

2．种类

如表1所示，按照化学成分挤出管分为17种，拉伸管分为14种。另外，按照尺寸容许公差的程度分为2个等级。

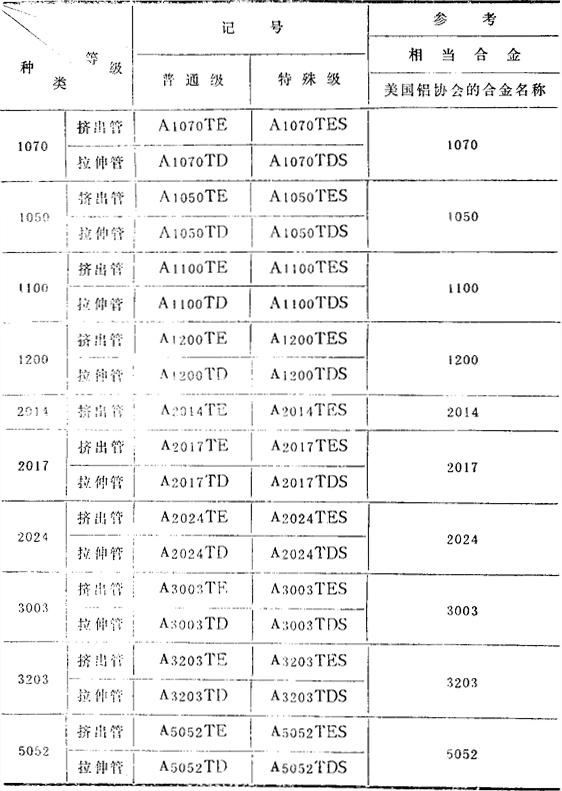

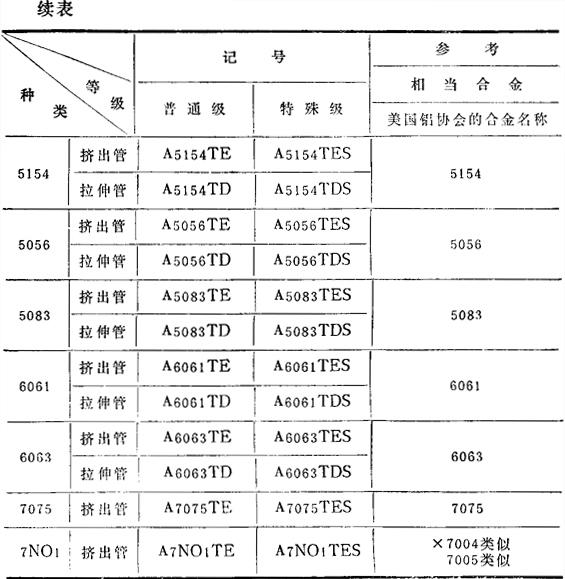

表1 种类

注：示出质别的记号，附在以上记号后面。

3．质量

3．1 管的机械性能(抗拉强度，屈服点、延伸率)，按照表3(1)的规定。但是，1070，1050，1100，1200，3003，3203，5052，5056及6063的屈服点，只限于订货者有特别要求的。

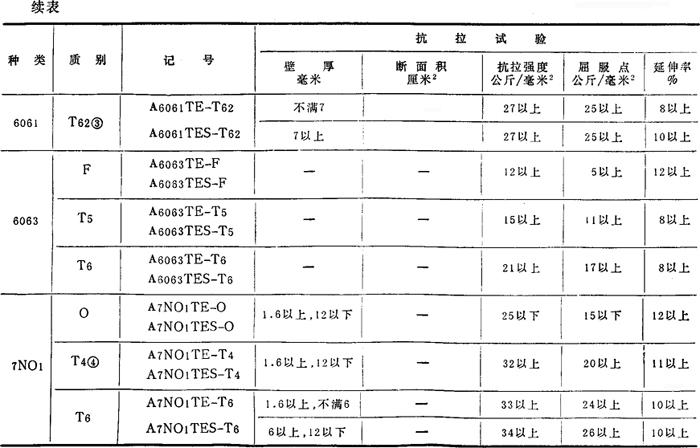

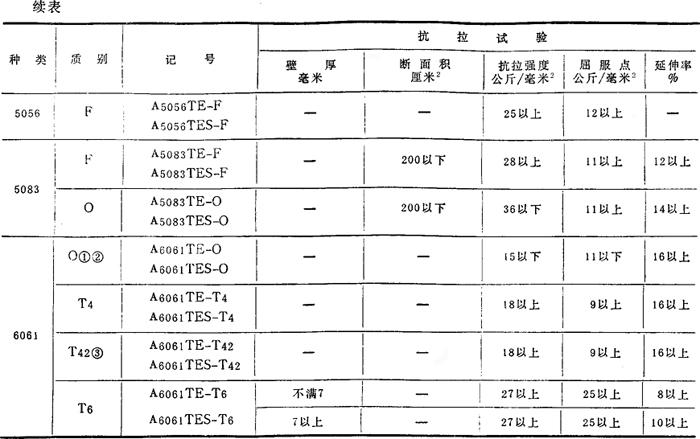

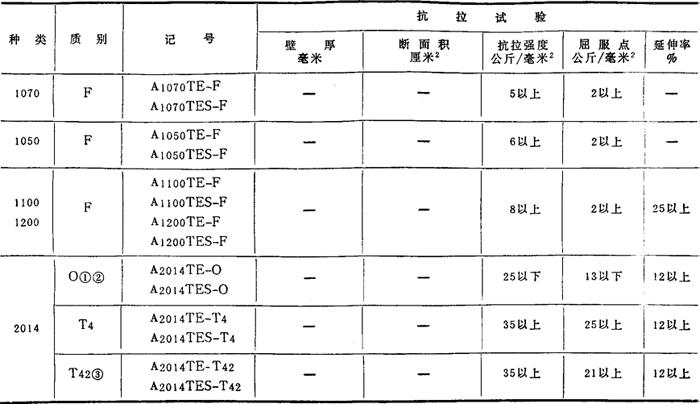

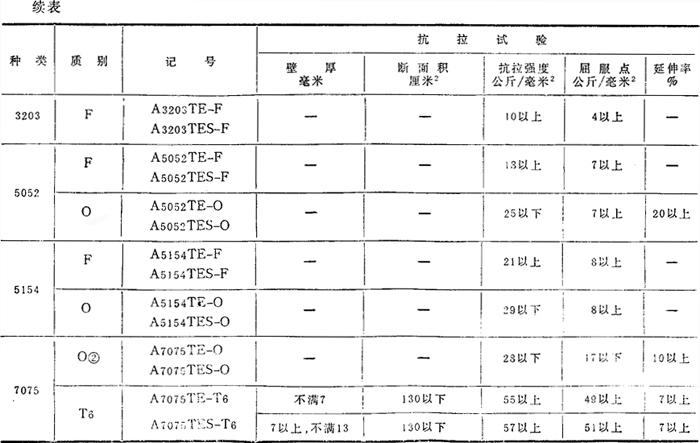

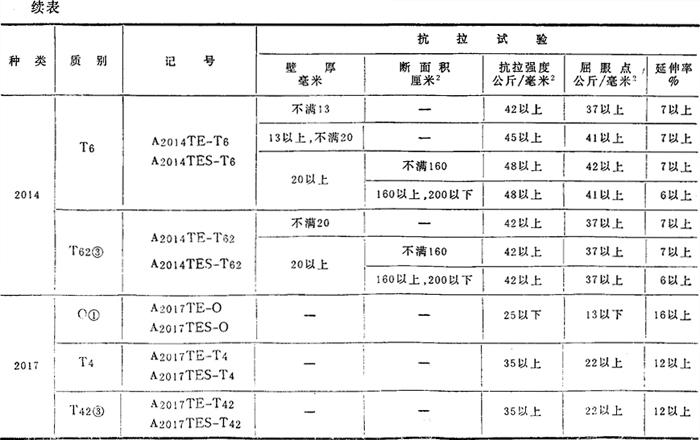

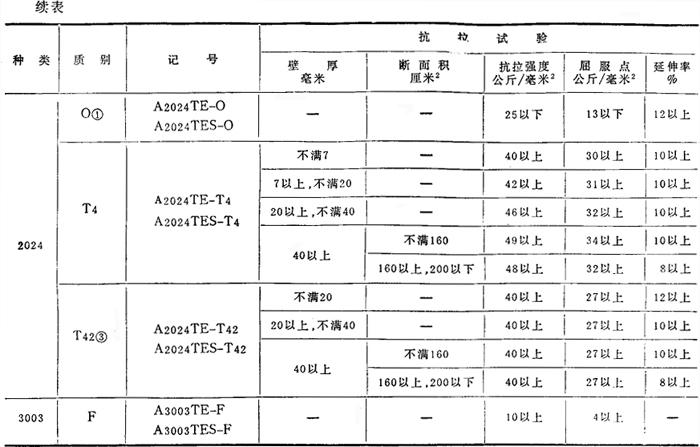

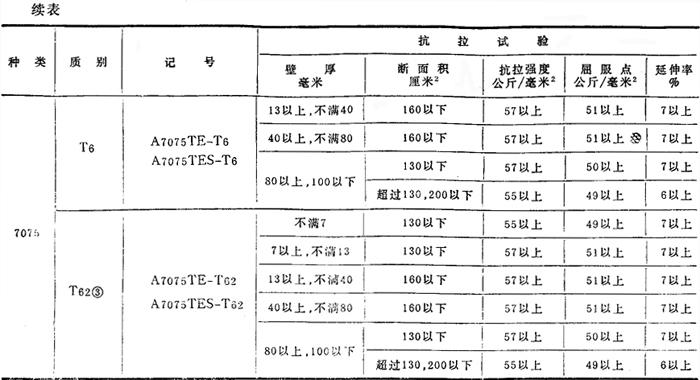

表3(1) 挤出管的机械性能

注：
❶ ：质别O进行固溶化处理的，必须保证有质别T42的性能。

❷ ：质别O进行固溶化处理后时效硬化处理的，必须保证有质别T62的性能。

❸ ：质别T42及T62，制造厂不制造。

❹ ：质别T4的机械性能，为经一个月常温时效(约20℃)后的参考数值。

另外，在一个月常温时效以前进行抗拉试验时，如为固溶以后再进行时效硬化处理的，能保证达到质别T6的性能，也就符合T4的性能。

注：规定壁厚及断面尺寸以外的机械性能，按订货者与制造厂的协商。

4．尺寸及其容许公差

4．1 管的尺寸，为指定外径、内径及壁厚其中的任意两个，不能指定出三个。

4．2 管的标准尺寸，按表4(1)的规定。

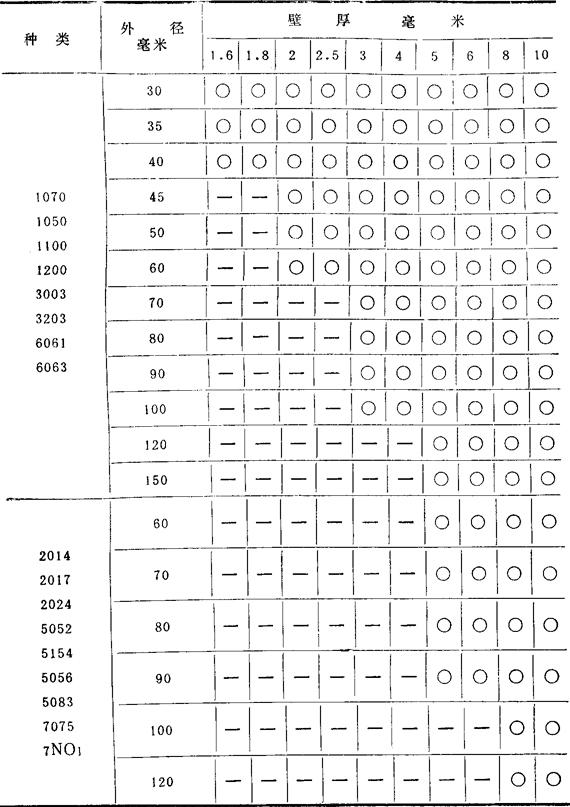

表4(1) 挤出管的标准尺寸

4．3 挤出管尺寸的容许公差

4．3．1 挤出管直径的容许公差，按表5的规定。

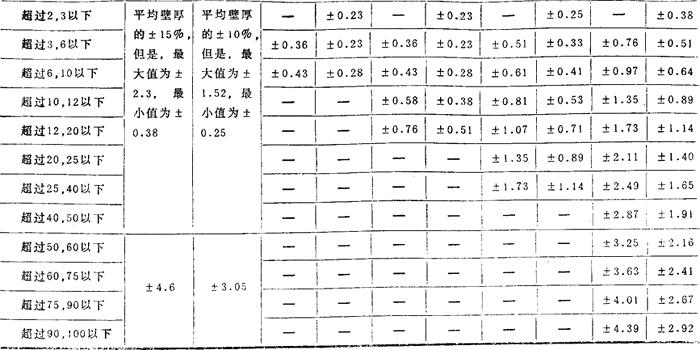

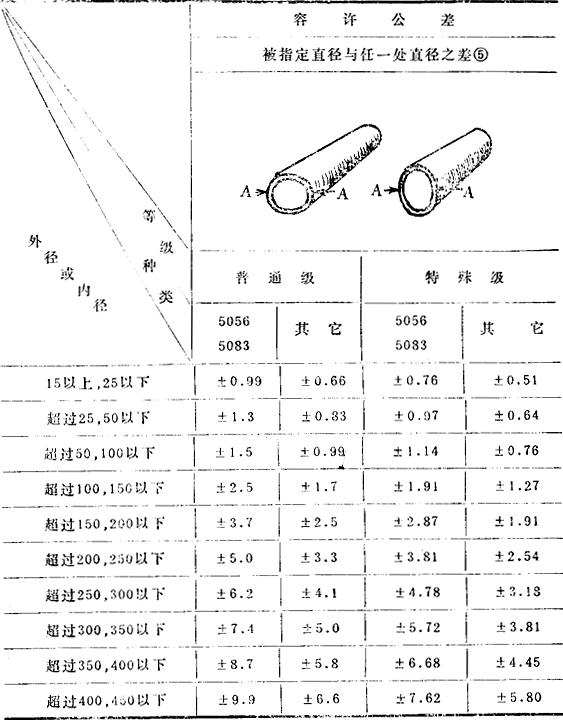

表5 挤出管直径的

注❺ ：不适用质别〇及壁厚为外径2．5%以下的管。

注：1．容许公差只指(+)或(－)时，为以上记数值2倍。

2．规定外径或内径尺寸以外的容许公差，按照订货者与制造厂的协商。

容许公差 单位：毫米

所谓平均直径，是指任一地方相互垂直两处测定值的平均值。

4．3．2 挤出管壁厚的容许公差，按照表6的规定。所谓平均壁厚，是用卡钳把管卡住，其相对两处测定值的平均值。

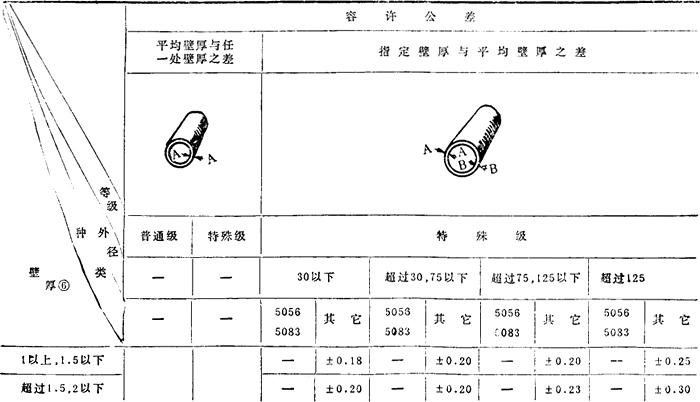

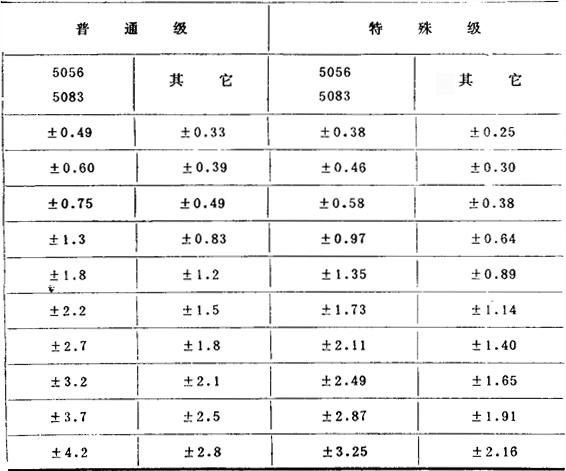

表6 挤出管壁厚的容许公差 单位：毫米

注❻ ：外径及内径壁厚的容许公差，适用指定壁厚与平均壁厚之差。

注：1．容许公差只指(+)或(－)时，为以上数值的2倍。

2．规定壁厚尺寸以外的容许公差，按照订货者与制造厂的协商。

4．3．3 挤出管长度的容许公差，按照表7的规定。

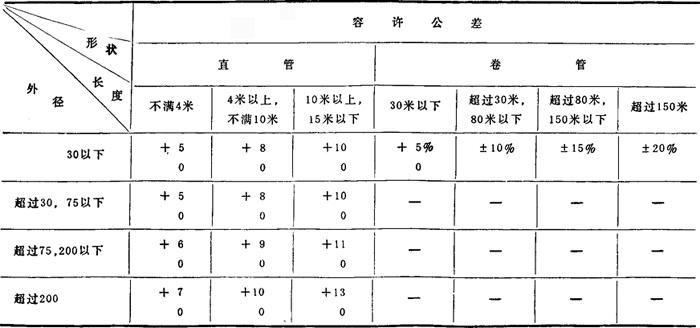

表7 挤出管长度的容许公差 单位：毫米

注：1．卷管长度超过30米的容许公差，只指(+)或(－)时为以上数值的2倍。

2．在规定的长度范围以外尺寸的容许公差，按照订货者与制造厂的协商。

4．3．4 挤出管翘曲的容许公差，按照表8的规定。

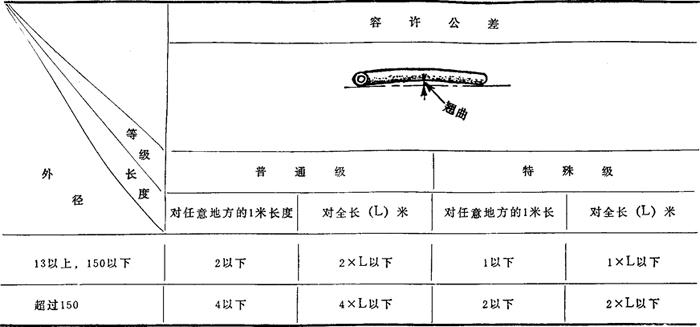

表8 挤出管翘曲的容许公差❼ ❽  单位：毫米

注❼ ：放置在平面上，由于自重而翘曲的最小值。

❽ ：不适用质别〇。

注：规定外径尺寸以外的容许公差，按订货者与制造厂的协商。
