铝、铝合金板及带(JIs H4000)

---

1．适用范围

这个标准，适用于压延铝及其合金板、复合板、带(以下称板、复合板、带)，以及由板或带冲压、剪切出的圆板(以下称圆板)。

2．种类

板、复合板、圆板如表4。按化学成分板分为18种，复合板分为3种，带分为11种，圆板分为9种。

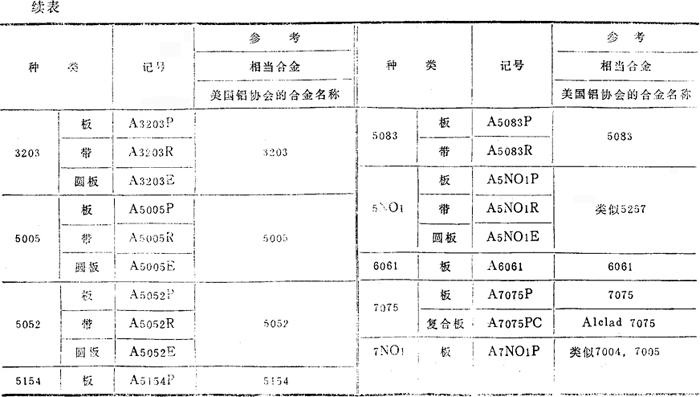

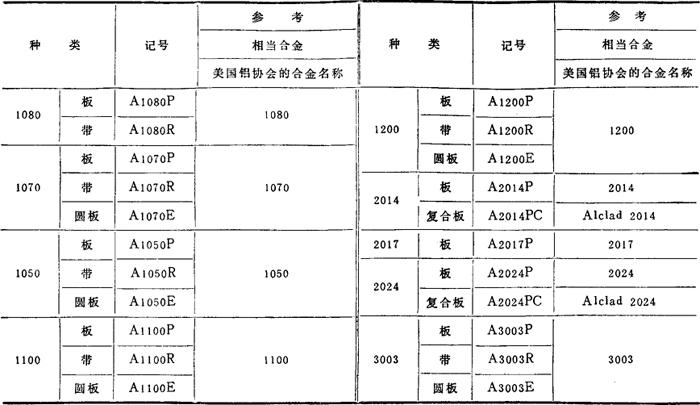

表4 种类

注：表示质别的记号，写在上述记号后面。

3．质量

3．1 板、复合板(心板、外皮板)、带及圆板的化学成分按照表5。

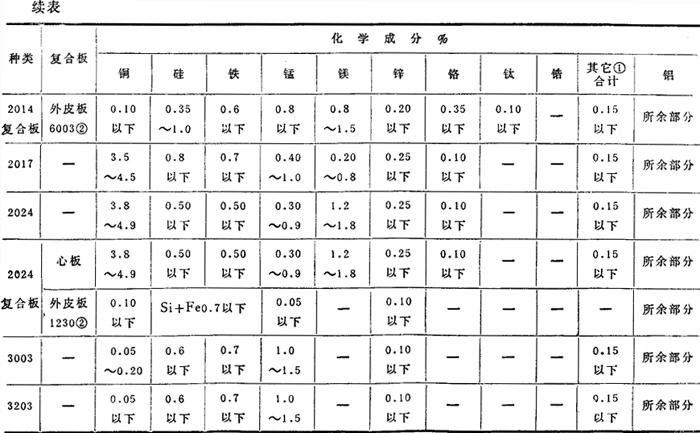

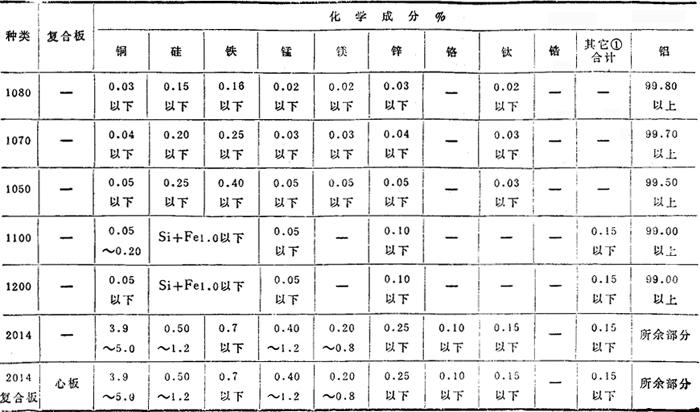

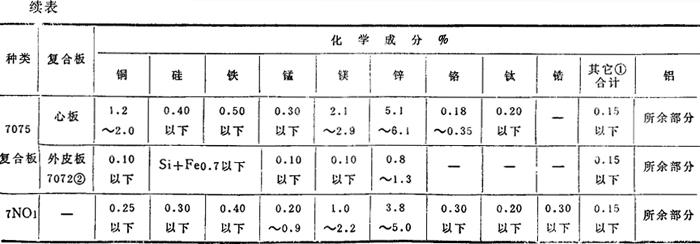

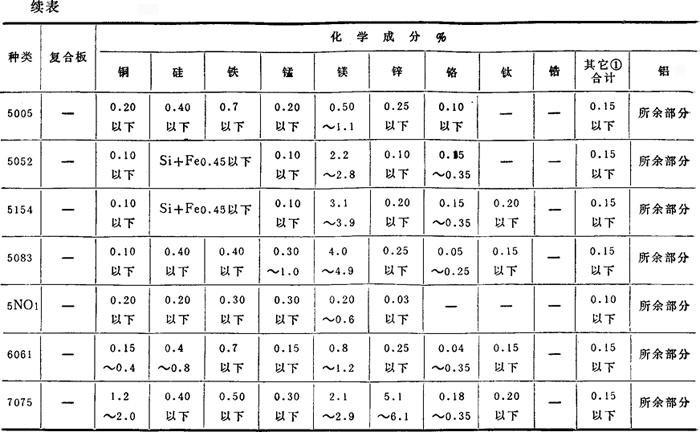

表5 化学成分

注❶ ：其它元素，只限分析在通常分析过程中含有的。

❷ ：参考美国铝协会合金的名称。

3．2 板的机械性能(抗拉强度、屈服强度、延伸率、弯曲性)按照附表。

进行弯曲试验时，弯曲部分的外侧，不可产生裂纹。但是，弯曲和1080，1070，1050，1100，1200，3003，3203，5005，5052及5NO1的屈服强度，只限于订货者有特别要求的。

4．尺寸及容许公差

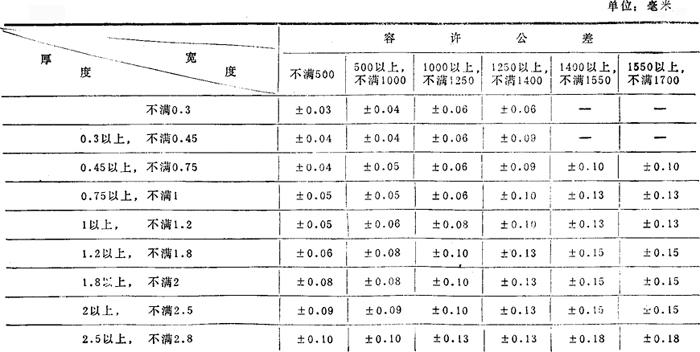

4．1 板、复合板、带及圆板厚度的容许公差，按照表6(1)及表6(2)的规定。但是，质别R的厚度容许公差按照表6(3)的规定。

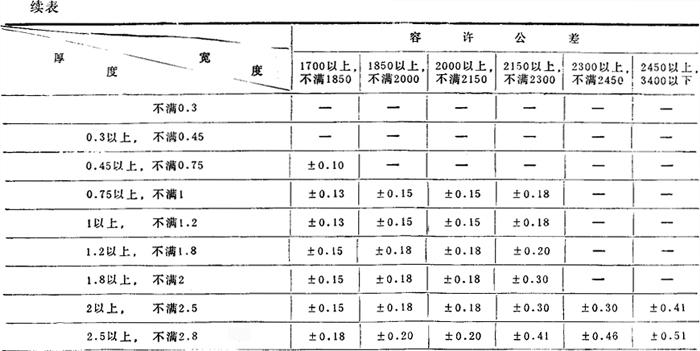

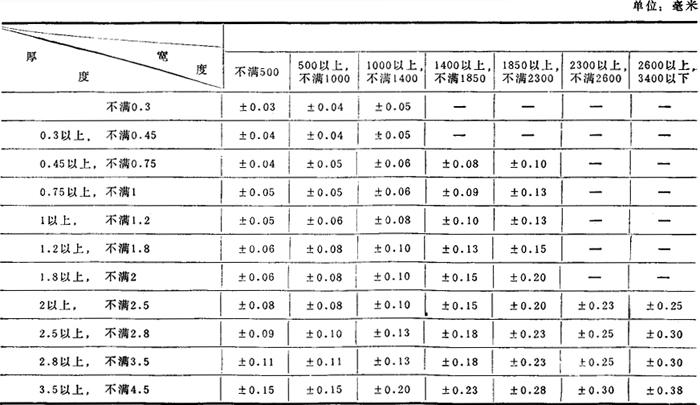

表6(1) 1080，1070，1050，1100，1200，3003，3203，5005及5NO1的厚度容许公差

注1．容许公差只指(+)或(－)时候，为以上记数值的2倍。

2．规定厚度及宽度尺寸以外的容许公差，按订货者与制造厂的协商。

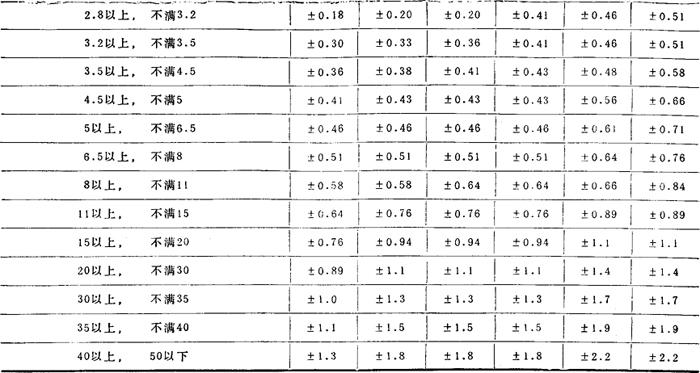

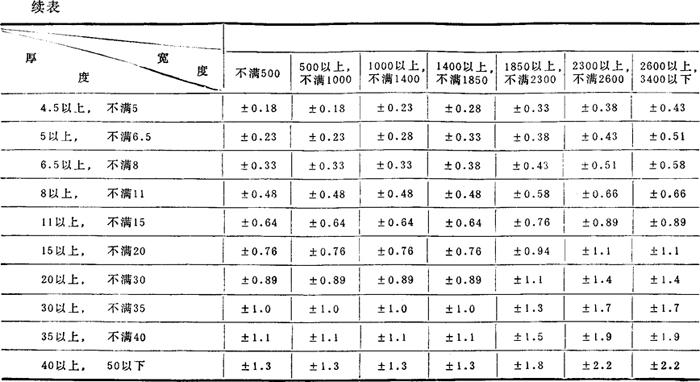

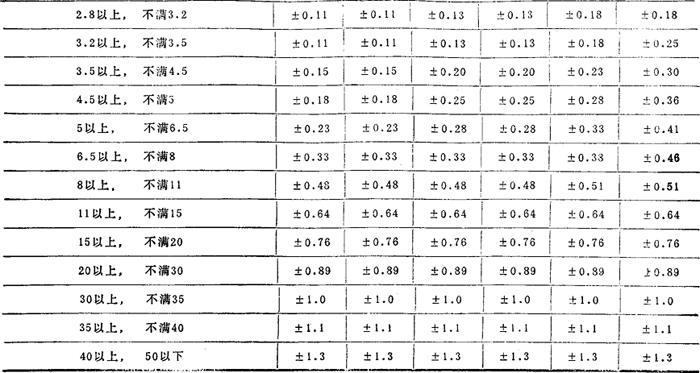

表6(2) 2014，2014复合板，2017，2024，2024复合板，5052，5154，5083，6061，7075，7075复合板及7N01的厚度容许公差

注：1．容许公差只指(+)或(－)的时候，为以上记数值的2倍。

2．规定厚度及宽度的尺寸以外容许公差，按订货者与制造厂的协商。

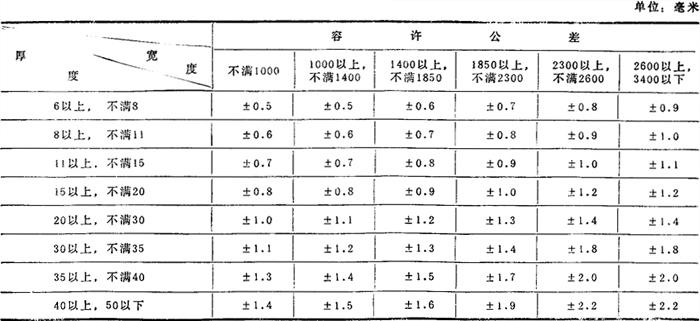

表6(3) 质别R的厚度容许公差

注：1．容许公差只指(+)或(－)的时候，数值为以上记数值的2倍。

2．在规定的厚度及宽度范围以外的尺寸容许公差，由订货者与制造厂协商。

4．2 板、复合板及带的宽度容许公差，按照表7(1)～表7(3)的规定。

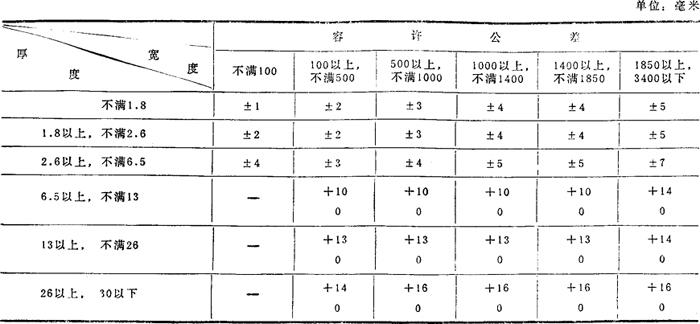

表7(1) 板及复合板宽度的容许公差(剪切断)

注：1．厚度不满6．5毫米的板宽容许公差，只指(+)或(－)的时候，数值为以上记数值的2倍。

2．规定厚度及宽度尺寸以外的容许公差，按订货者与制造厂的协商。

表7(2) 板及复合板的宽度容许公差(锯断) 单位：毫米

注：在规定的厚度及宽度范围以外尺寸的容许公差，由订货者与制造厂协商。

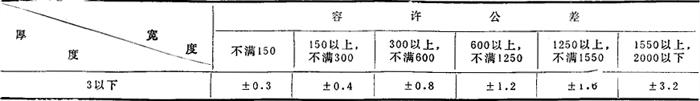

表7(3) 带的宽度容许公差 单位：毫米

注：1．容许公差只指(+)或(－)的时候，数值为以上记数值的2倍。

2．在规定的厚度及宽度范围以外尺寸的容许公差，由订货者与制造厂协商。

4．3 圆板直径的容许公差，按照表8规定。

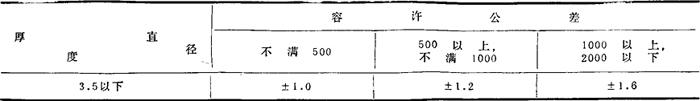

表8 圆板的容许公差 单位：毫米

注：1．容许公差只指(+)或(－)的时候，数值为以上记数值的2倍。

2．规定厚度及宽度尺寸以外的容许公差，按订货者与制造厂的协商。

4．4 板及复合板的长度容许公差，按照表9(1)及表9(2)的规定。

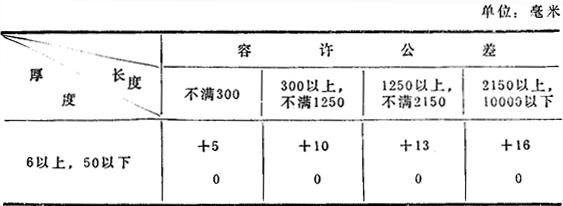

表9(1) 板及复合板的长度容许公差(剪切断)

注：1．厚度不满6．5毫米的板的长度容许公差，只指(+)或(－)时候，为以上记数值的2倍。

2．规定厚度及长度尺寸范围以外的容许公差，由订货者与制造厂协商。

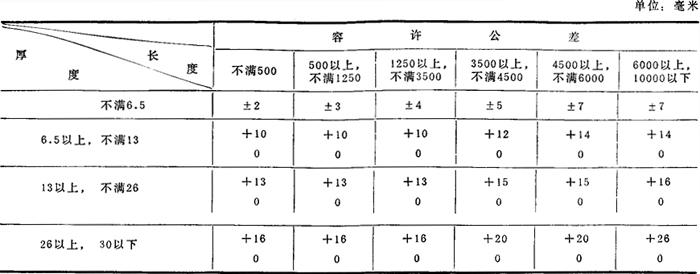

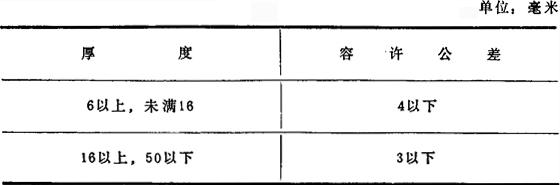

表9(2) 板及复合板的长度容许公差(锯断)

注：规定厚度及长度尺寸以外的容许公差，由订货者与制造厂协商。

4．5 板及复合板的直角度容许公差，按照表10的规定。但是，直角度的容许公差，只适用于订货者有特别要求的。

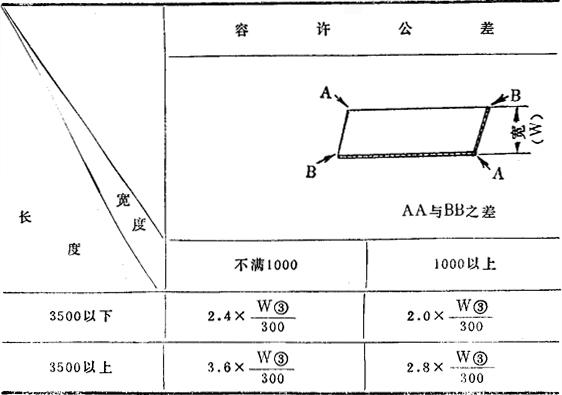

表10 板及复合板的直角度容许公差 单位：毫米

注❸ ：如规定的宽度不是300的倍数时，容许公差取其以后的整数之倍数。

例如，指定宽度为1400毫米，长度为1800毫米，其容许公差即取2．0毫米×5(倍数)=10毫米

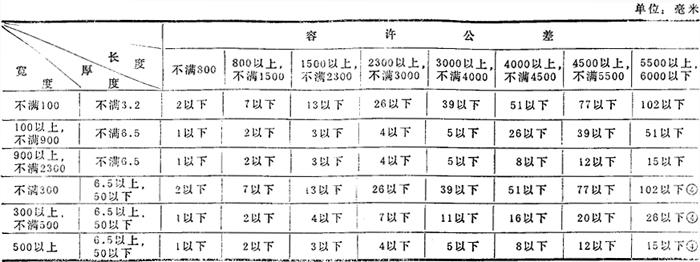

表11(1) 板及复合板的弯曲容许公差

注❹ ：长度超过6000毫米，10000以下，以及从任何地方都是6000毫米宽的，都适用这个容许公差。

注：规定宽度和长度尺寸以外的容许公差，由订货者与制造厂协商。

4．6 板，复合板及带的弯曲容许公差，按照表11(1)及表11(2)的规定。但是，弯曲的容许公差，只适用于订货者有特别要求的。

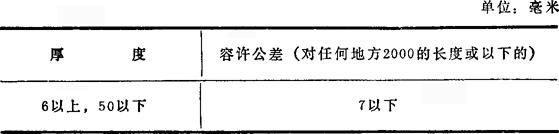

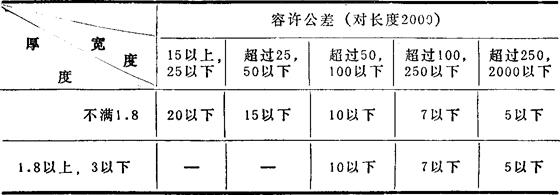

表11(2) 带的弯曲容许公差

注：规定厚度及宽度尺寸以外的容许公差，按订货者与制造厂的协商。

4．7 板及复合板变形的容许公差，按照表12(1)～表12(3)的规定。但是，只适用于订货者有特别要求的。

表12(1) 板及复合板往长度方向变形的容许公差❺ ❻

注❺ ：将板的凹面朝上放置在平台上，用直尺与深度计(间隙规，千分表或长度计)进行测定的值。

❻ ：不适用质别0的板。

注：规定厚度尺寸以外的容许公差，按订货者与制造厂的协商。

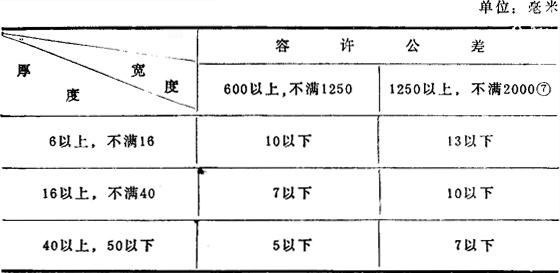

表12(2) 板及复合板往宽度方向变形的容许公差❺ ❻

注❼ ：宽度在2000以上，3400以下的，以及从任何地方都是2000毫米宽的。都适用这个容许公差。

1．宽度不满600毫米的，适用于小波纹变形的容许公差。

2．规定厚度和宽度尺寸以外的容许公差，按订货者与制造厂的协商。

表12(3) 板及复合板小波纹变形的容许公差❻ ❽

注❽ ：即指在任意的地方、任意的方向上，600毫米之间浅的周期的变形。

注：规定厚度尺寸以外的容许公差，按订货者与制造厂的协商。

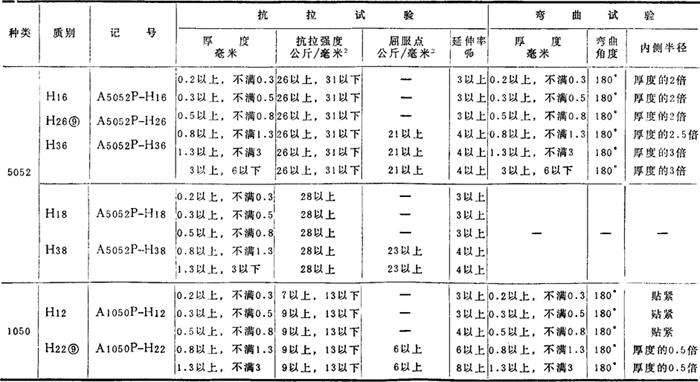

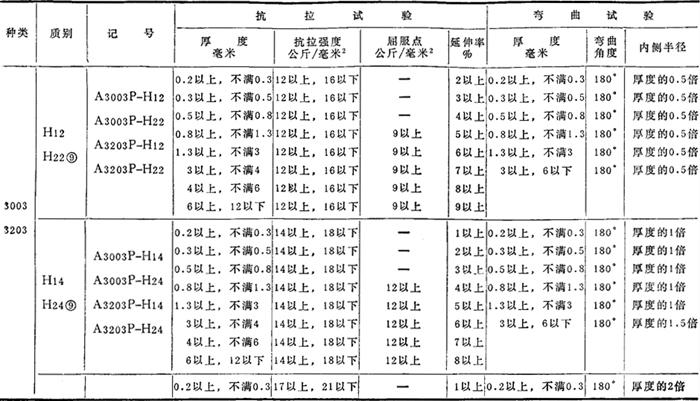

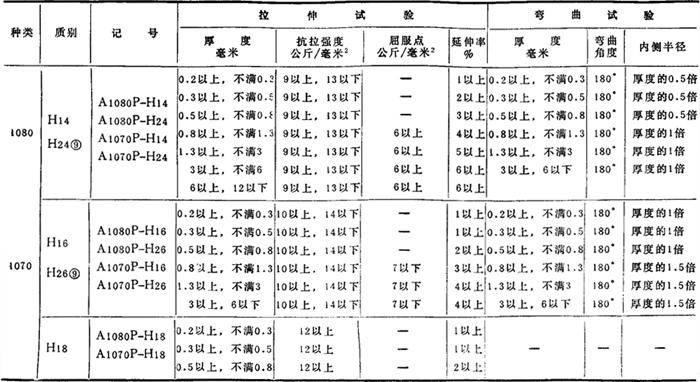

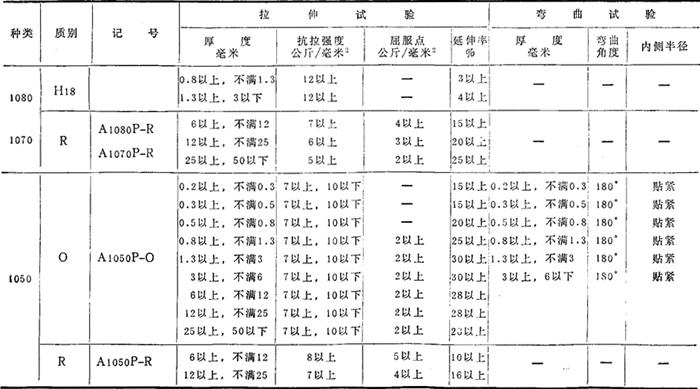

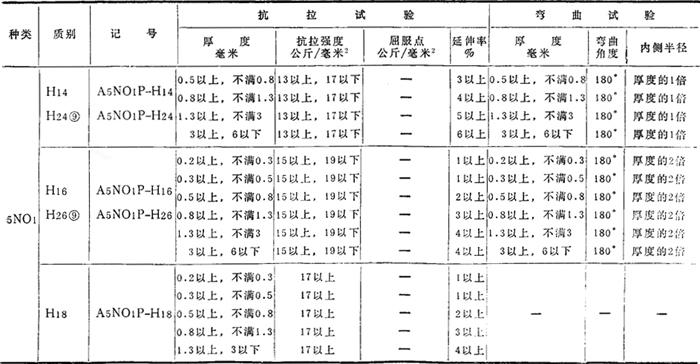

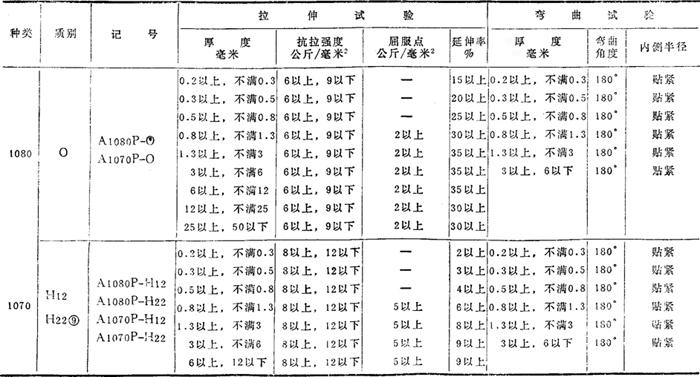

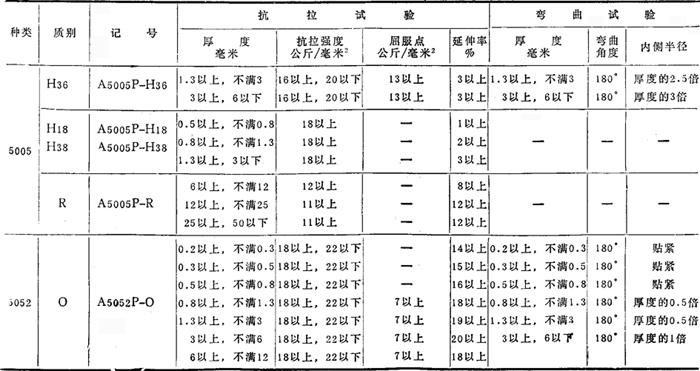

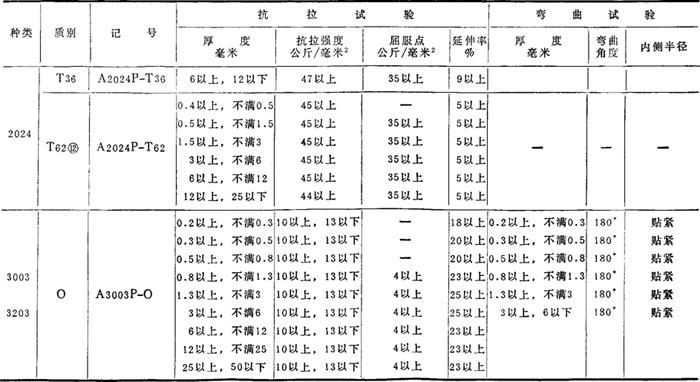

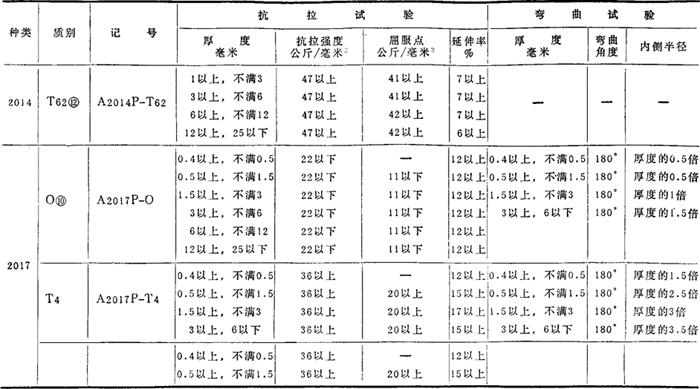

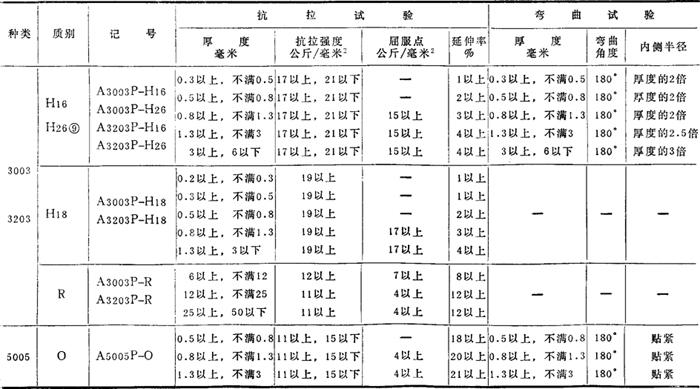

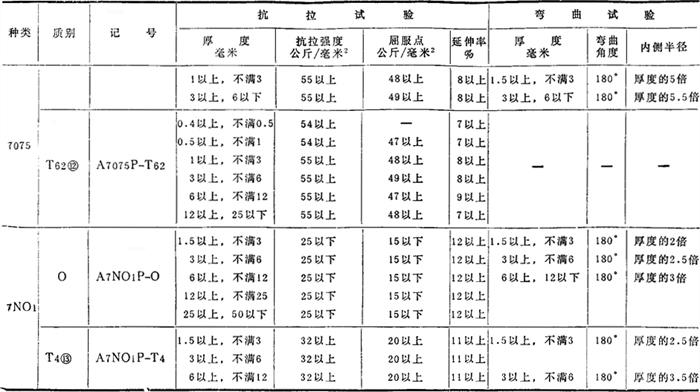

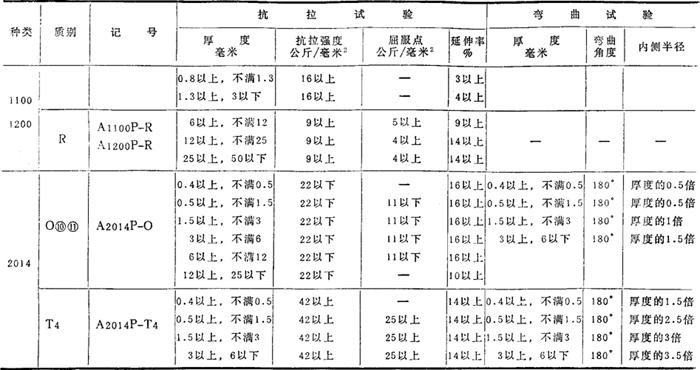

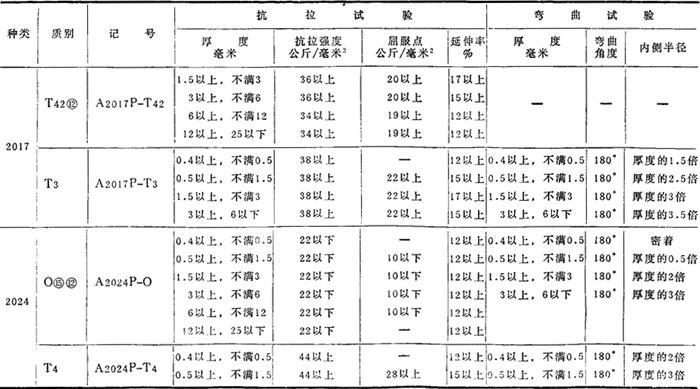

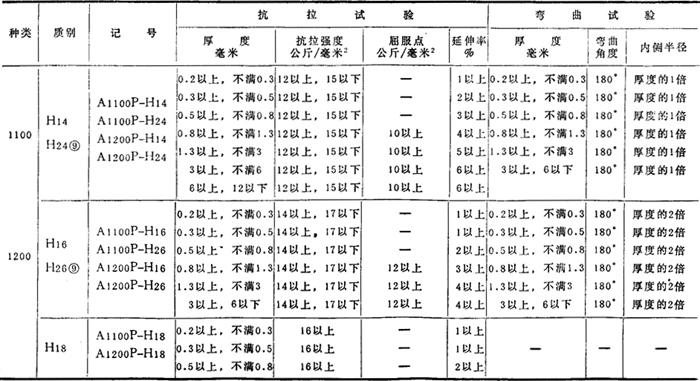

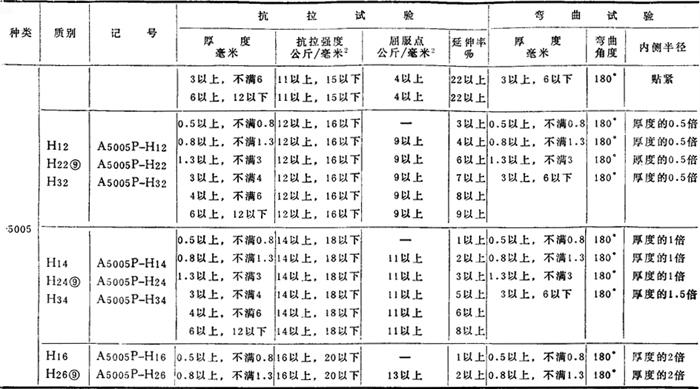

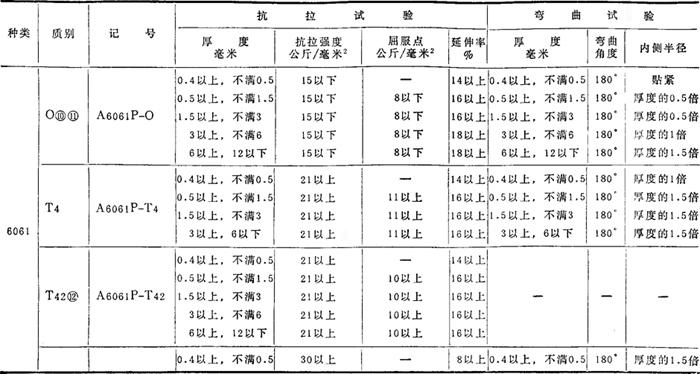

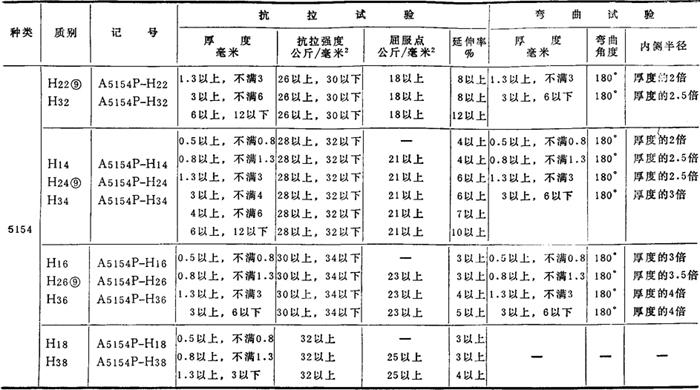

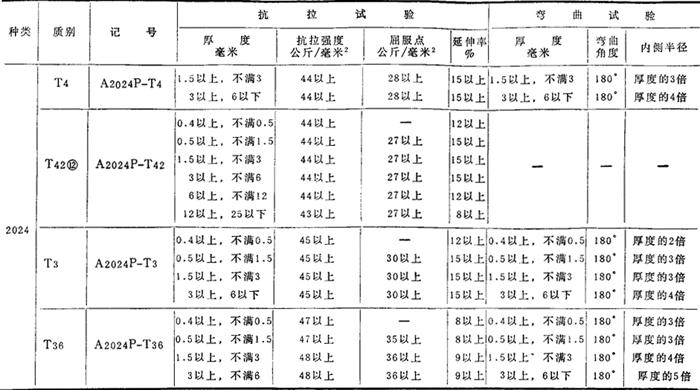

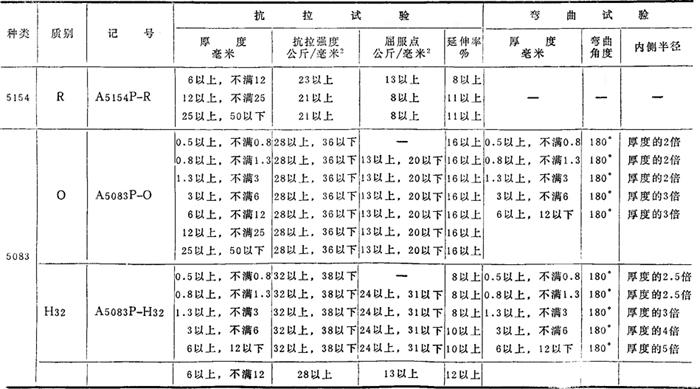

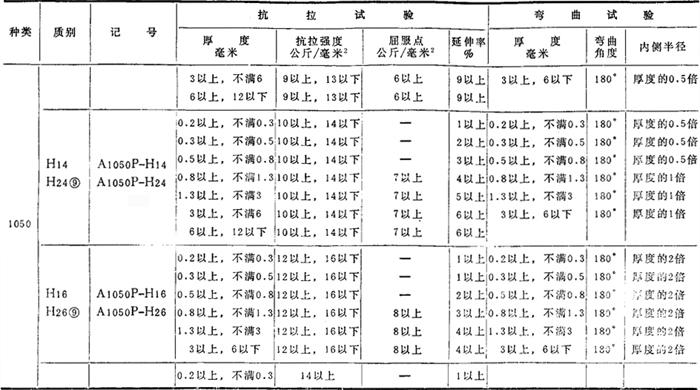

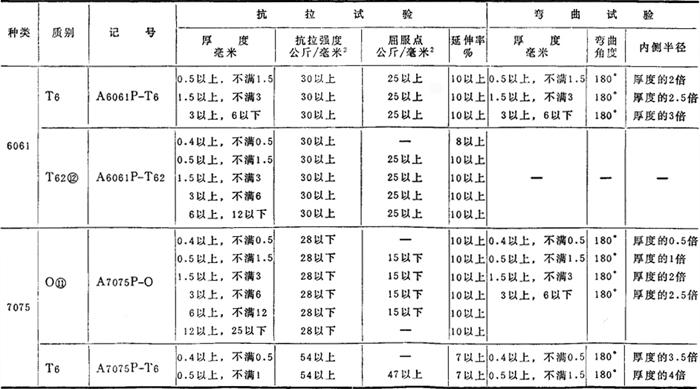

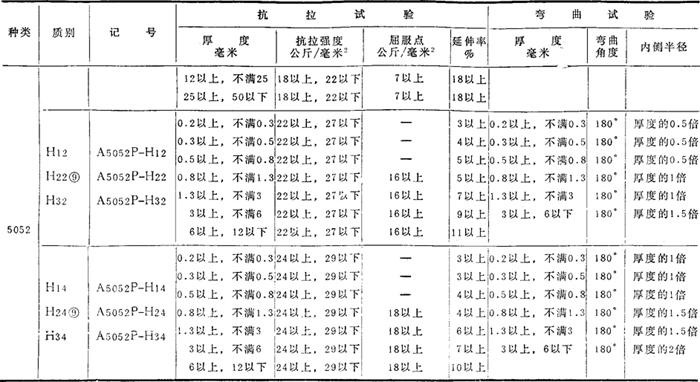

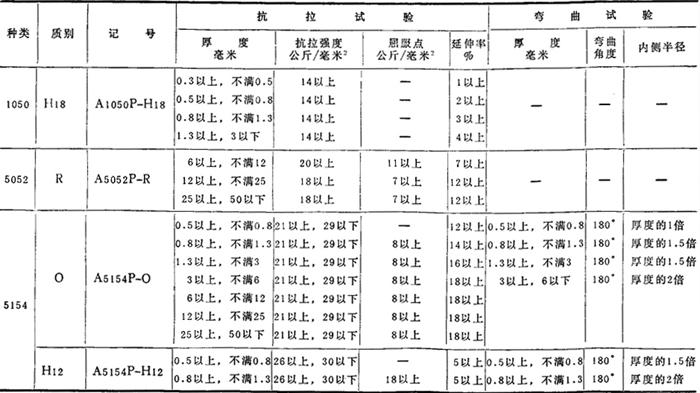

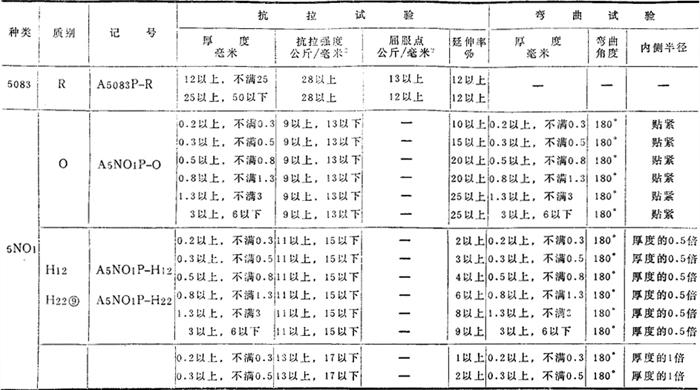

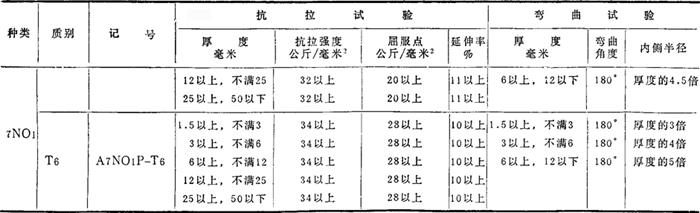

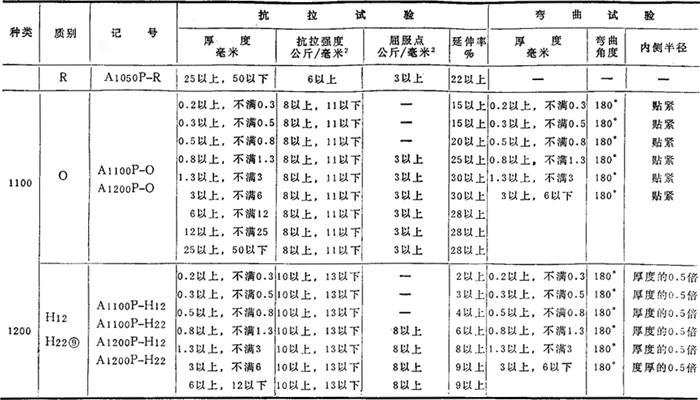

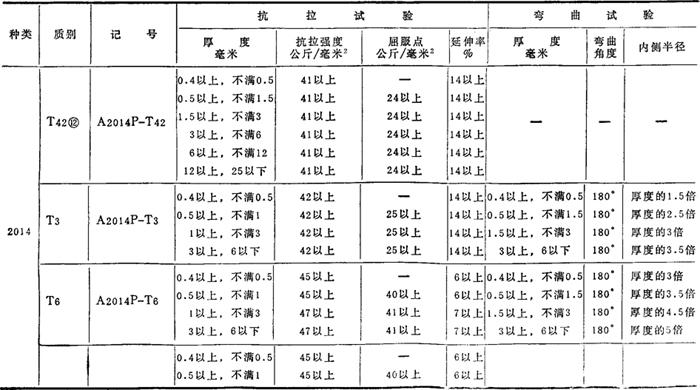

附表 板的机械性能(参照3．2)

续附表(1)

续附表(2)

续附表(3)

续附表(4)

续附表(5)

续附表(6)

续附表(7)

续附表(8)

续附表(9)

续附表(10)

续附表(11)

续附表(12)

续附表(13)

续附表(14)

续附表(15)

续附表(16)

续附表(17)

续附表(18)

续附表(19)

续附表(20)

续附表(21)

续附表(22)

续附表(23)

续附表(24)

续附表(25)

续附表(26)

注：
❾ 质别H22、H24及H26，其抗拉强度上限及屈服点不适用。

❿ 质别O经固溶处理后的，必须保证有质别T42的性能。

⑾质别O经固溶处理后，再进行时效硬化处理的，必须保证有T62的性能。

⑿质别T42及T62不在制造厂制造。

⒀质别T4的机械性能，为经一个月常温时效(约20℃)后的参考值。另外，在一个月常温时效以前进行抗拉试验时，如为固溶以后再进行时效硬化处理的，能保证达到质别T6的性能，则质别T4也是合格的。

注：规定厚度尺寸以外的，其机械性能由订货者与制造厂协商。
