酸洗缓蚀剂

---

1．酸洗缓蚀剂种类及缓蚀效率

抑止酸的腐蚀作用的物质称为酸洗缓蚀剂。它的缓蚀作用的机理至今还没有一个公认的一致见解。可能由于它能使阴极过程的超电压增大，阳离子在阴极上还原，强烈增大氢的超电压而使金属在酸性溶液中的腐蚀速度降低。有简单地认为由于它们的分子结构中具有醛基，氨基(－N=)等功能基。

缓蚀剂的缓蚀效率(E)可由下式算出：

式中 a₁——无缓蚀剂酸液中的腐蚀量(克／米²·时)

a₂——相同条件下，无缓蚀剂酸液中的腐蚀量(克／米²·时)

酸洗缓蚀剂(国产)的种类及其缓蚀效率见表5－26。

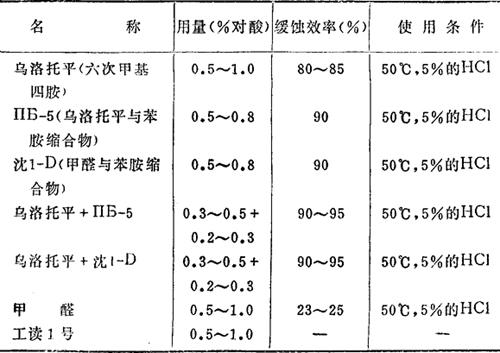

表5－26 国产酸洗缓蚀剂及其缓蚀效率

2．盐酸的腐蚀及缓蚀效果的试验数据

盐酸对钢腐蚀的试验数据(普通有缝钢管)见表5－27。

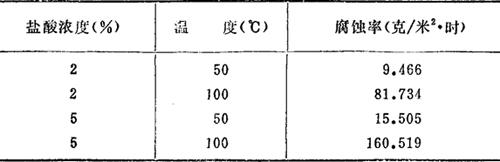

表5－27 盐酸对钢管的腐蚀率

加及不加缓蚀剂时，盐酸对钢管腐蚀率的对比试验数据(普通有缝钢管)见表5－28。

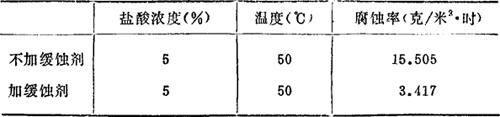

表5－28 缓蚀效率的试验数据

注：1．缓蚀剂为乌洛托平，加入量为2%(对酸液)

2．缓蚀效率为77．8%

3．生产性试验情况

(1)肇州糖厂1973年进行试用酸洗缓蚀剂的情况见表5－29。

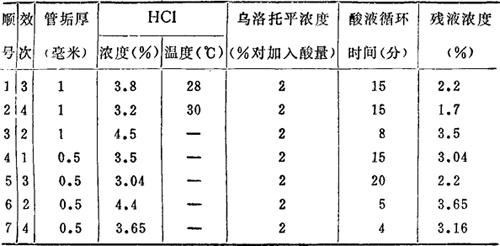

表5－29 肇州糖厂加缓蚀剂的试验情况

从表5－29中可看出，当温度＜50℃，含乌洛托平2%的3～5%HCl液，在垢厚0．5～1．0毫米的蒸发罐内循环5～15分钟，即可将管垢除净。

每次煮洗完将残酸液放入贮槽作下次再用(适当补充新酸液即可)。

(2)齐齐哈尔糖厂提高酸浓度用糠醛作酸洗缓蚀剂的试验，除垢效果良好，其技术条件为：

盐酸浓度 3%

糠醛 2～2．5%(对酸用量)

煮罐温度 ～65℃

煮罐时间 ～1小时
