造纸过程的热量平衡计算

---

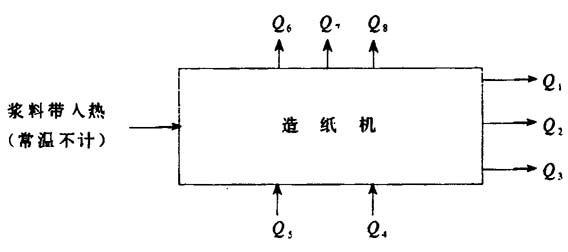

［说明］造纸过程的热量衡算体系自造纸机蒸汽流量表开始至冷凝水排出为止。其平衡方框图如下：

图中 Q₁——蒸发纸页水分至规定干度耗热量(kJ／kg)

Q₂——加热纸页中纤维至蒸发温度耗热最(kJ／kg)

Q₃——加热纸页中水分至蒸发温度耗热量(kJ／kg)

Q₄——供给纸页烘干至规定干度耗热量(kJ／kg)

Q₅——供给纸机生产其他耗热量(包括网部喷雾、压榨部冲毛毯、烘干部热风等)(kJ／kg)

Q₆——冷凝水带走热量(kJ／kg)，若冷凝水已回收到动力车间·则忽略不计

Q7——管道损失热量(kJ／kg)

Q8——造纸机其它损失热量(kJ／kg)，常温纸页带入热量不计入；如超过常温则热量应计入
