转动导杆机构

---

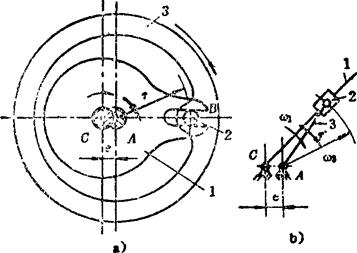

例5．2-29 联轴器机构

用于联接轴心线不重合的两轴，在两轴间传递运动和动力，主动盘1绕C轴转动时，圆盘1的滑槽拨动从动盘3的销2，使其绕A轴旋转，同时销2相对滑槽移动。该机构属于转动导杆机构。导杆1作匀速转动，通过滑块与铰链带动从动杆3作非匀速转动。当偏距(e=AC)很小时，从动杆3的角速度变化趋向平缓。

例5．2-30 活塞泵

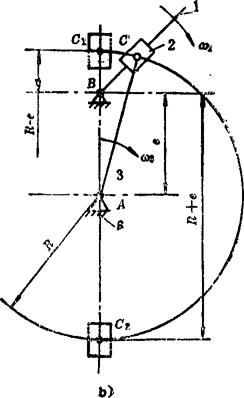

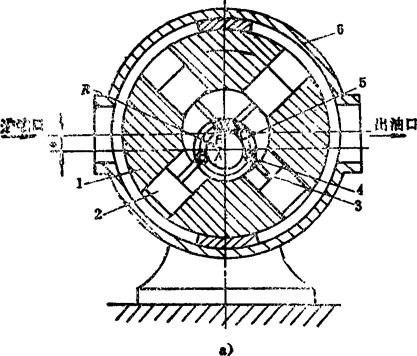

图示为具有旋转油缸的活塞泵。油缸体1和活塞2一起由传动轴带动，绕轴心B转动。活塞杆3装有滚子4。滚子4在轴心线为A、半径为R的圆盘5的圆槽内滚动，轴心A和B间的距离为AB=e，各回转油缸的轴线均通过传动轴轴线B。滚子4的中心C沿圆盘5的圆槽滚动时，距离AC保持不变。整个机构相当于以导杆1为主动件的转动导杆机构(如图b)。设缸体1顺时针方向转动，当转至左半部时，活塞2逐渐移近轴心B，空间加大，油缸的进油口吸油；而转至右半部时，空间减小，各油缸即把油排出。由于滑块相对导杆的最大移动距离为2e，因此，当缸体转速为n、油缸截面积为F时，排油量为Q=4(2enF)cm³／min。
