转刀式切纸机

---

1．转刀式切纸机组成

转刀式切纸机组成部分见图11－7－53、图11－7－54。

1—夹送辊 2—纵切刀 3—导纸辊 4—横切上刀 5—横切下刀 6—第一接纸带 7—第二接纸带 8—接纸台 9—退纸架

2．退纸架

退纸架也称开卷台、倒纸架等。作为支承纸辊使用，一般多做成Y形。在退纸辊的轴上装有制动装置。

为了有效地利用时间，提高效率，一台切纸机要设计两套退纸架：当一套退纸架正在切纸时，另一套退纸架上已装好退纸辊等待备用。当一套退纸架上的纸辊切完后，立即将另一套退纸架推过去或转过去，继续开车。见图11－7－55。

3．切纸刀

(1)纵切圆刀

与复卷机使用的圆刀基本相同，唯切断纸的层数不同：复卷机纵切一张，而切机纸一般都纵切数张，如一般可切80g／m²的胶版纸7层。经验证明，太薄或太厚均不好。

下圆刀的转数一般大于纸速5%～10%，刀片咬合深度为1．5～3．0mm。

(2)横切长刀

上刀固定在转刀辊上，下刀固定在底刀架上，利用上下刀的剪力将纸切断。由于纸幅从长刀一端接触开始，到与长刀另一端接触完全切断为止，纸幅已经向前运行一段距离，所以切出的平板纸张很难控制成绝对的直角形。见图11－7－56和图11－7－57。

最新式切纸机的长刀安装方式见图11－7－58，即上刀垂直，下刀水平。这种安装方式，下刀不会由于上刀切纸的挤压力而前后变形；对刀时只需调节上刀螺丝，不必调整下刀。但对刀要求严格，下刀研磨精度要求较高。

4．送纸带

也称接纸带。作用是收接切纸刀切下的长方形数层纸叠，并送往第二送纸带，最后送往接纸台。它们是切纸刀和接纸台之间的连接带。由于接纸台有固定式和升降式两种，所以送纸带也分为升降式和固定式两种。固定式接纸台使用升降式送纸带，升降式接纸台使用固定式送纸带。

送纸带一般是由合成纤维加入橡胶制成的细织布带，宽为5cm，在大型高速切纸机上，第二送纸带或第三送纸带也有使用10～20cm宽者。送纸带的送纸速度一般大于切纸机速度5%～10%。

旧式切纸机的速度一般为30m／min，而新式切纸机设计速度为70～150m／min。在这样高的速度下送纸，前进纸幅的前端就有受风力向回翻卷的可能。会影响码纸不齐甚至无法操作。为此，第二送纸带的速度要大大小于第一送纸带的速度，使切后的纸叠，一叠叠的搭叠在第二送纸带上，以搭叠方式依次送向接纸台，与此同时，在第二送纸带(组)的两边，设置有纸幅弯曲棒，使纸幅两边呈弯曲形进入接纸台。

设：V₀为切纸速度，m／min；V₁为第一送纸带速度，m／min；V₂为第二送纸带速度，m／min；L为切纸长度，m。则在第一送纸带上纸叠的间隔距离为G，则G=L(V／V₀－1)，m

则在第二送纸带上纸叠搭接长度为OV

6．令计数装置

切纸机的令计数装置，由计数部、增幅部和令标志三部分组成。

(1)计数部

a．机械计数

在切纸长刀辊的轴上，装有凸轮机构，刀辊每转一周，计数一次，由每次切纸层数和切纸次数的积计算出令数。按每令规定的张数插入令标签或标志。

b．光电计数

利用光束照射纸幅，每切断一次，光电管通电一次，光通过的次数和切纸层数的积计算出令数。按每令规定的张数插入令标签或标志。

(2)增幅部

切纸机只有裁切足够厚度的纸层，纸幅的周边才最光滑，无裂口，不起毛。太厚、太薄均不好。一般切纸机的经验切纸厚度为450～600g／m²，根据这一经验，设某种纸的切纸层数为N，则：

7．其他

在最新设计的高速转刀式切纸机上，安装有控制纵切机构的自动定位装置，以便自动控制切纸宽度；同时也安装了切断长度控制装置，在运转中可迅速调整切纸长度误差。

8．国产转刀式切纸机系列

(1)单刀切纸机系列表

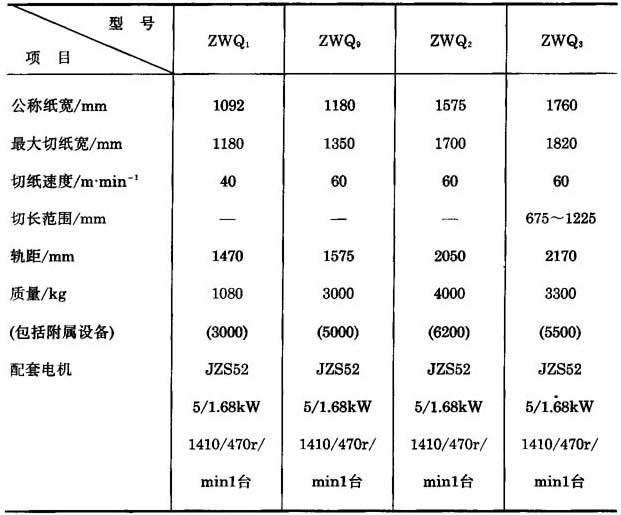

表11－7－40 单刀切纸机系列表

(2)双长切纸机系列表

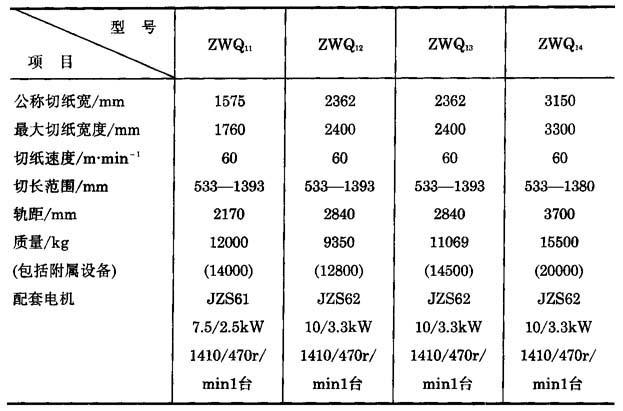

表11－7－41 双刀切纸机系列表
