货流图

---

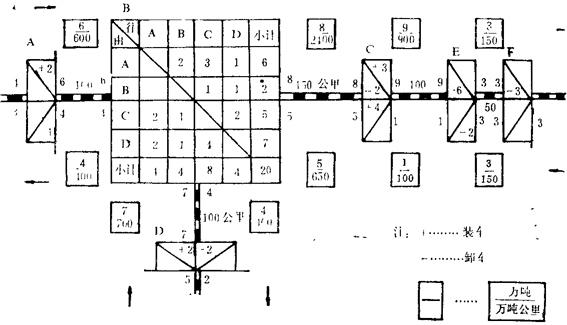

根据货物交流表或其它有关资料绘制的，反映各条线路和各个方向别的货流密度及枢纽站货流分解情况的示意图。货流图上所列的车站与货物交流表上所列车站的原则相同。画法是在每一车站和区段按方向别填列发、到货物数量，以+、一号表示；在区间除填列发、到货物数量并列出货流密度及相应的货物周转量；在分界站填列接运及交出量。图中具有两个方向以上的枢纽站以货物交流表(斜线表)的形式列出，所画格数为(方向+3)²，即站名、本站、合计及各方向各一栏、一列。图示如下：

货流图按主要货物品类编制，并可汇总全部货物编制。有关数据列在全路、铁路局、分别管辖范围内的交通示意图上。通过货流图可以了解管辖范围内主要站及区段装卸作业量；枢纽站的中转作业量；区段空重车方向；货流密度；检查核对区间通过能力、车站装卸能力、枢纽编解能力的适应程度；检查是否存在不合理运输；计算年度货运计划有关的各项指标，特别是可以全面了解货物的来源与去向，并可据以编制车流图，组织列车的运行。
