设备的热损失计算及实例

---

1．一般计算

［说明］许多设备外壳壁面的温度通常高于周围介质的温度，故热量将由壁面以对流和辐射两种方式向周围散失。

式中 Q——总的热损失(W)

x——对流、辐射联合传热系数［W／(m²·℃)］

❶ 空气作自然对流时

在平壁保温层外：

在管道或圆筒等容器壁保温层外：

❷ 空气沿粗糙壁面作强制对流时

当空气流速u＜5m／s时：

当空气流速u＜5m／s时：

A．——设备外壁面积(m²)

t₁——设备的壁温(℃)

t——环境温度(℃)

α₁——对流传热系数［W／(m²·℃)］

α₂——辐射传热系数［W／(m²·℃)］

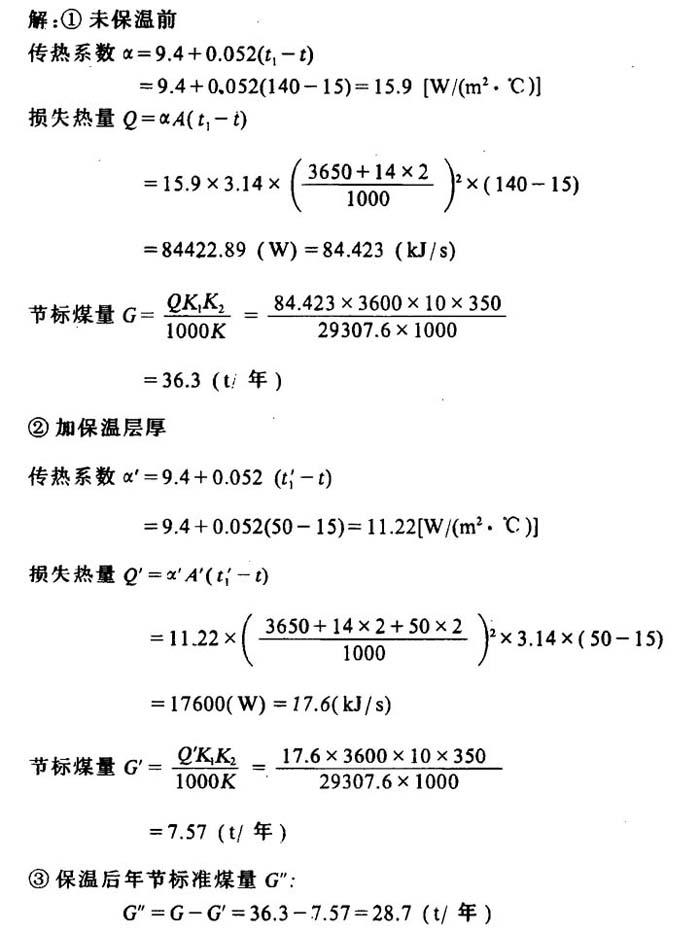

［例］用厂用25m³蒸球蒸煮原料，已知蒸球的内径为3650mm，球壁厚度为14mm，球内平均工作温度140℃，日工作10h，环境平均温度15℃。后加50mm保温层，球外壁温度为50℃，求保温前后的年热损失及折算标煤量。

2．近似计算

❶ 外径d＜1m的管道及圆筒形设备的散热量

式中 q——热损失［kcal／(m·℃)］

t_f——管内流体温度(℃)

t_α——周围空气温度(℃)

t_s——绝热层表面温度(℃)

R₁——见下式

λ——绝热材料在其平均温度下的导热系数［kcal／(m·h·℃)

D₁——绝热层外径(m)

D₀——管道或圆筒形设备的裸露外径(m)

R₂——见下式

x1——有风时绝热层表面至周围空气间的总给热系数［kcal／(m²·h·℃)］❷ 平壁及外径d＞1的管道及圆筒形设备的散热量

式中 q′——散热量［kcal／(m·℃)］

R1′——见下式

δ——绝热层厚度(m)

R2′——见下式

其它同上
