计算实例

---

［例］某车间为了改善管路布局，对车间内水管进行了调整，调整后比调整前节省管路20m，闸阀(全开)、截止阀(全开)各1个，90°弯头3个，三通2个，水管为Φ89×4mm的无缝钢管，20℃水的密度ρ=1000kg／m3，粘度μ=0．001Pa·s，无缝钢管的绝对粗糙度ε=0．05mm，流量为3001／min，泵的效率为70%，求管路调整后节省泵的轴功率。

解：
❶ 节省管件及管路的压损

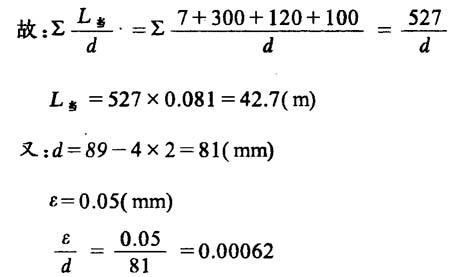

查表2－5－17得管件、阀门的当量长度：

闸阀(全开) 7

截止阀(全开) 300

90°弯头(标准) 40×3

三通 50×2

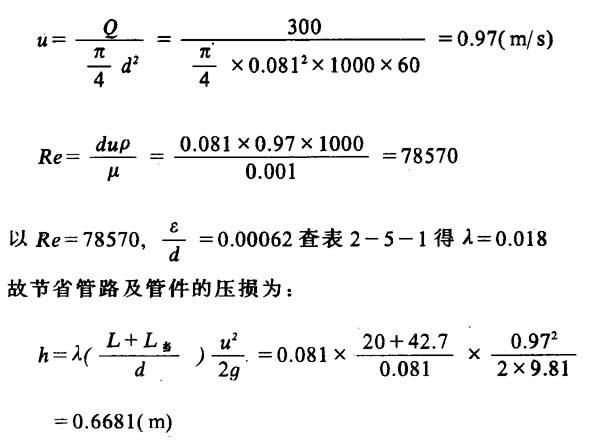

而水在钢管中的流速：

❷ 水的质量流率：

❸ 节省有效功率：

❹ 节省泵的轴功率：
