计划执行情况图

---

表明计划执行情况的统计图。

有计划执行情况曲线图和计划执行情况条形图。

用曲线图来说明计划执行情况时，这种图形叫计划执行情况曲线图，它是动态曲线图在检查计划执行情况时的一种运用，可用指标绝对水平和相对水平的累计数来表示。绘制方法基本上与动态曲线图相同，纵轴表示累计数值，横轴表示月份，左边标注绝对数，右边标注相对数。计划数一般按各月份平均分配的累计数，画成直线；实际完成数，则按各月累计数绘制。通过实际线与计划线的对比，可据以检查计划的执行情况。

用条形图来说明计划执行情况时，这种图形叫计划执行情况条形图。

一般用表现计划数与实际完成数的条形进行对比。对比时两根条形可以并立，也可稍有间隔。

为了更好地说明计划执行情况，也可使用计划完成百分数。

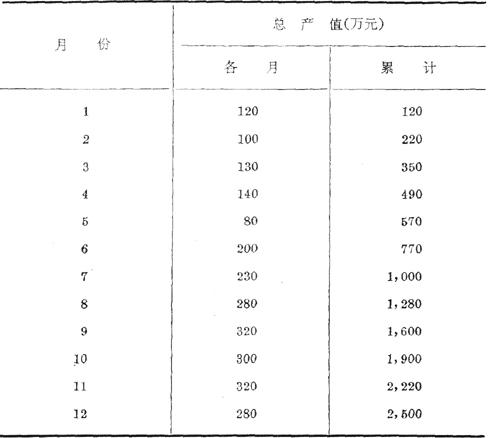

某年某企业按不变价格计算的总产值

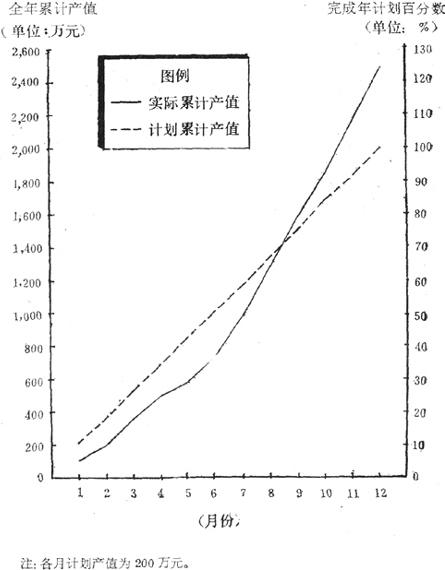

某年某企业总产值计划的执行情况

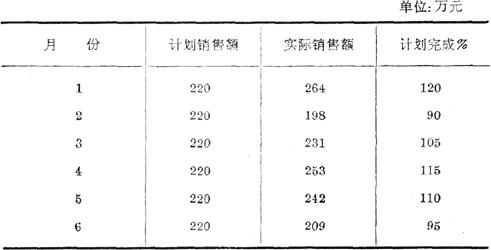

1981年上半年某商店甲商品分月销售情况

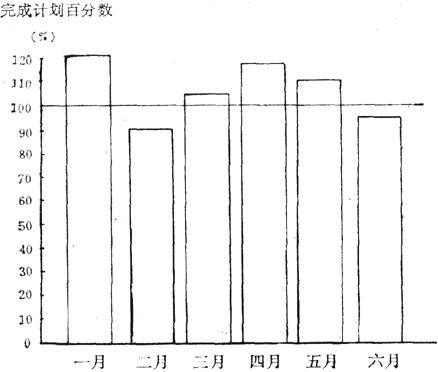

1981年上半年各月某商店销售甲商品完成计划情况
