角接触球轴承与圆锥滚子轴承的载荷计算

---

对于一根用两套尺寸相同或不同的单列角接触球轴承或圆锥滚子轴承支承的轴，轴承承受径向载荷时，因滚道倾斜(接触角)，产生一轴向分力(称为内部轴向力)，而对轴的另一轴承受力产生的影响，在轴承计算中必须计入。表4．10-11列出支承系统中不同轴承配置时各轴承的F_a的计算公式。将计算的代入式(4．10-3)，即可算出当量动载荷P。式中系数X和Y的值，应根据E_a／F_r≤e还是F_a／F_r＞e的条件确定。

例4．10-3两圆锥滚子轴承支承的轴如表4．10-11圆锥滚子轴承栏中第3图，轴承1的代号为30213，轴承2为30210，其所受的径向载荷分别为F_r1=11000N，F_r2=7500N，向左的外加轴向力A=3000N，轴的转速n=1450r／min。工作平稳，工作温度小于70℃，试求轴承额定寿命。

解：由表4．10-27查得轴承1：C_r1=120kN。e₁=0．4，y₁=1．5。轴承2：C_r2=73．2kN，e₂=0．42，Y₂=1．4。

由表4．10-11所列公式算得

和，故为表中情况V，得轴承1、2所受的轴向载荷为

由表4．10-10查得载荷系数f_d=1

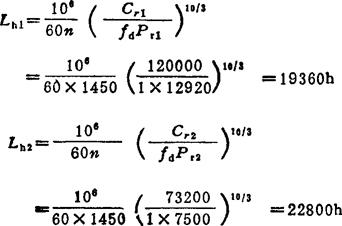

由式(4．10-2)，轴承1、2的寿命：
