要求伸缩变形小的纸种的打浆

---

对于要求具有较小的伸缩变形的纸种的打浆，其成浆的打浆度不能太高，打浆后纤维的细纤维化程度不宜过高。

1．胶版印刷纸

胶版印刷纸分特号、一号、二号等三种，特号是经过超压，一号和二号又分超压和普通压光两种。胶版印刷纸是供胶版印刷技术图刊、图片和插图等用的双面光纸。特号、一号供高级彩色印刷之用。用于胶版印刷的纸张还有一类单面胶版纸，分一号、二号两种，分别供印刷高级和一般彩色宣传画、烟盒和商标等用。胶版印刷纸的定量为70～180g／m²，单面胶版纸的定量为40～80g／m²。

(1)质量要求

❶ 要具有较小的伸缩变形性能：由于胶版纸在胶版印刷机上进行多次套色印刷，反复进行湿润和干燥，如果纸张伸缩变形大，套印就无法准确，印刷出来的画面模糊、轮廓不清晰，影响印刷效果。

❷ 表面结合强度要好：由于胶版印刷的油墨一般比凸版印刷的油墨粘度大，印版上又没有高低的区别，很容易发生糊版现象。为此，纸张的表面强度大，即结实、不掉毛掉粉对胶版印刷纸来说就更为重要。

❸ 纤维组织要均匀，厚薄一致，纸面要平整，如纸张的厚度不一致不平整，在印刷过程中容易起折子。

❹ 胶版纸应具有较高的白度和平滑度以及两面一致性。纸面要求洁净，尘埃度指标要求较严格。

❺ 施胶度要适当，并应具有一定的吸油墨性。

(2)原料

为了保证胶版印刷纸的各种性能，多采用漂白化学木浆、漂白棉浆、漂白竹浆、漂白龙须草浆等较好的纸浆抄成。对于胶版印刷纸也可考虑掺用50%以下漂白化学草浆或漂白蔗渣浆(二号纸)，甚至还可以掺用少量漂白磨木浆。

抄制单面胶版纸时，可考虑适当增加漂白化学草浆或漂白化学蔗渣浆的配比，也可主要以漂白化学草浆来生产。

生产胶版印刷纸一般用松香胶进行内部施胶，为了增加纸张的表面强度和适印性能，也多采用氧化淀粉、聚乙烯醇或羧甲基纤维素等进行表面施胶。

(3)打浆要求

胶版印刷纸的打浆方式一般认为以采取半游离状打浆为宜。

从成纸要求的伸缩变形以及从纤维组织要求均匀、纸面要求平整来看，对于长纤维浆料，打浆应进行适当的切短，成浆打浆度不宜太高，一般在30～40°SR即可。而为了保持成纸的物理强度，对于纤维的打浆也应有一定的细纤维化程度。

如以化学木浆为主抄造胶版印刷纸，其针叶木浆与阔叶木浆应保持一定的配比，一般阔叶木浆的比例以60～70%为宜。如针叶木浆的比例大，由于其纤维长，为了保证纤维组织均匀和纸面平整，必须进行较长时间的切断，这样可能会使成浆打浆度稍高，影响到成纸的伸缩变形指标。

胶版印刷纸的打浆可用打浆机，圆柱磨浆机和盘磨机等打浆设备。

(4)打浆实例

1)实例：

用漂白针叶木浆40%和漂白阔叶木浆60%生产定量为80g／m²的一号胶版印刷纸(超压)。

打浆方法是先用水力碎浆机对两种浆板进行混合疏解，这种混合浆随后通过三台50型的石刀圆柱磨浆机进行打浆，此后再经过一台Φ450盘磨机打至成浆。打浆条件和成浆质量如表10—1—95所示。

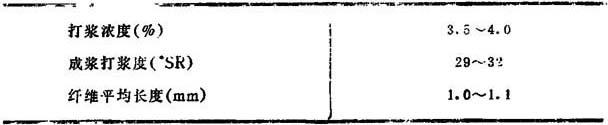

表10—1—95

2)实例二：

用漂白针叶木浆45%、漂白棉浆55%抄造一号胶版印刷纸。

打浆方法是针叶木浆板先经过水力碎浆机进行疏解，漂白棉浆先经过打浆机打成半浆，然后进行混合一起通过多台50型圆柱磨浆机打至成浆。打浆条件和成浆质量如表10—1—96所示。

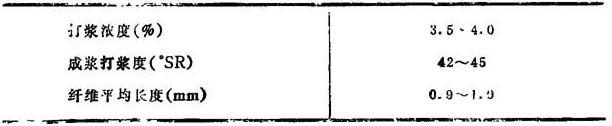

表10—1—96

2．薄画报纸

薄画报纸适用于照像凹版和套色胶版印制画报等，定量为65g／m²。

(1)特点

我国画报的现行印刷方法有的为纸张两面的一面采用凹版印刷，另一面采用胶版印刷，而凹印和胶印对纸张有著不同的技术要求。这样，薄画报纸的特点就是同一纸张要求适应胶印、凹印，而纸页薄又要求印刷效果好。

(2)质量要求

❶ 不透明度：为了适应纸页薄，胶印、凹印两面印刷而不造成透印、透影现象而影响画报质量，则要求纸张具有较高的不透明度。

❷ 伸缩变形：对凹版印刷的影响较小，而对胶版印刷则由于需经多次套色印刷，反复进行湿润和干燥，要求纸张具有较小的伸缩变形的性能。

❸ 吸收性：要有一定的吸收性(吸收性是指纸张表面对二甲苯的吸收速度)。一般来说，纸张吸收性高，印刷效果好，但过高对胶印会造成结膜过慢，产生粘脏现象，影响印刷质量和生产效率。薄画报纸的吸收性要求在25～45s。

❹ 薄画报纸还要求一定的物理强度．挺度和施胶度，纸面要平滑洁白，不许有掉毛掉粉现象。

(3)原料

薄画报纸可用50%漂白木浆和50%漂白棉浆来抄造，添加棉浆有利于提高不透明度。

为了达到薄画报纸的质量要求，应添加较多的辅料，如松香胶、羧甲基纤维素、糊化淀粉、二氧化钛和碳酸钙等。

薄画报纸也应采用聚乙烯醇和氧化淀粉混合液进行表面施胶。

(4)打浆要求

对于薄画报纸的打浆，从印刷效果，如吸收油墨的快慢及油墨对纸张的渗透等，应该对纤维进行较粘状的打浆，但这对伸缩变形是不利的。另外，从要求纤维组织紧密均匀，纸面平滑平整细腻等，对长纤维纸料，打浆应进行适当的切短。

一般认为，对于薄画报纸的打浆应采取半粘状半游离的打浆方式，成浆打浆度以40～50°SR为宜，纤维平均长度为0．7～0．9mm。

打浆设备可选用打浆机、圆柱磨浆机或盘磨机等。

(5)打浆实例

❶ 原料配比：55%漂白棉浆、45%漂白桦木浆生产定量为65g／m²的薄画报纸。

❷ 打浆设备：5台100型钢刀圆柱磨浆机和台Φ450盘磨机串联对棉浆或木浆进行分别打浆。

❸ 打浆工艺条件

对棉浆或木浆分别打浆的工艺条件如表10—1—97所示。

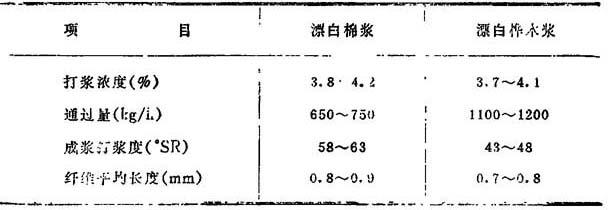

表10—1—97

❹ 辅料的添加：对于薄画报纸的浆料一般添加松香胶、硫酸铝、碳酸钙、二氧化钛、糊化淀粉、羧甲基纤维素、干酪素．水玻璃、荧光增白剂等。

另外也对纸面用聚乙烯醇和氧化淀粉混合液进行表面施胶。

3．地图纸

地图纸适用干胶版彩色印刷军用地图、普通地图和地图册之用，分为特号和一号两种，定量为80、90、100g／m²三种。

(1)质量要求

❶ 要求具有较高的耐折度，以使在应用时多次折叠而不致破损。

❷ 要求尘埃少，尤其是不应存有黑色的尘埃。

❸ 要求伸缩变形小，套印准确。

❹ 纤维组织要均匀，表面细腻平整。

❺ 表面强度要好，印刷时不掉毛掉粉。

❻ 海图纸既要求具有较高的耐折度，又要求具有较高的撕裂度，还要求有相当的湿强度。

(2)原料

地图纸一般是采用漂白针叶木浆进行抄造，也可掺用部分漂白阔叶木浆、漂白棉浆来抄造。对于地图纸的浆内施胶多采用松香胶，而表面施胶多采用氧化淀粉液。地图纸也经常添加少量填料，例如添加5%的滑石粉。

(3)打浆要求

地图纸要求具有较高的耐折度，为此纤维在打浆过程中要保留一定的纤维长度。另外，地图纸要求纤维组织均匀，表面细腻平整，为此打浆后的纤维平均长度也不应过高。

对于地图纸的打浆也要求纸浆纤维具有一定的细纤维化程度，但考虑到纸张伸缩变形要小，为此成浆打浆度也不宜太高。

(4)打浆实例

❶ 浆料配比：采用漂白针叶木浆60%，漂白棉浆40%生产定量为100g／m²的地图纸。

❷ 打浆设备：选用50型圆柱磨浆机18台进行分别打浆，即漂白木浆和漂白棉浆各用9台圆柱磨浆机(先钢刀后石刀)进行串联打浆，对分别打浆后的纸料加以混合再进行抄纸。

❸ 打浆工艺条件

打浆的工艺条件如表10—1—98所示。

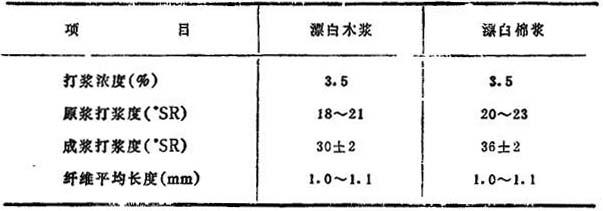

表10—1—98

❹ 浆内施胶用普通松香胶，表面施胶用氧化淀粉液。

❺ 如生产海图纸，除在浆内添加松香胶外，还应在浆内添加3%的三聚氰胺甲醛，并用聚乙烯醇液进行表面施胶。
