螺钉标准件

---

螺钉标准件分别见表4．2-25～4．2-32。

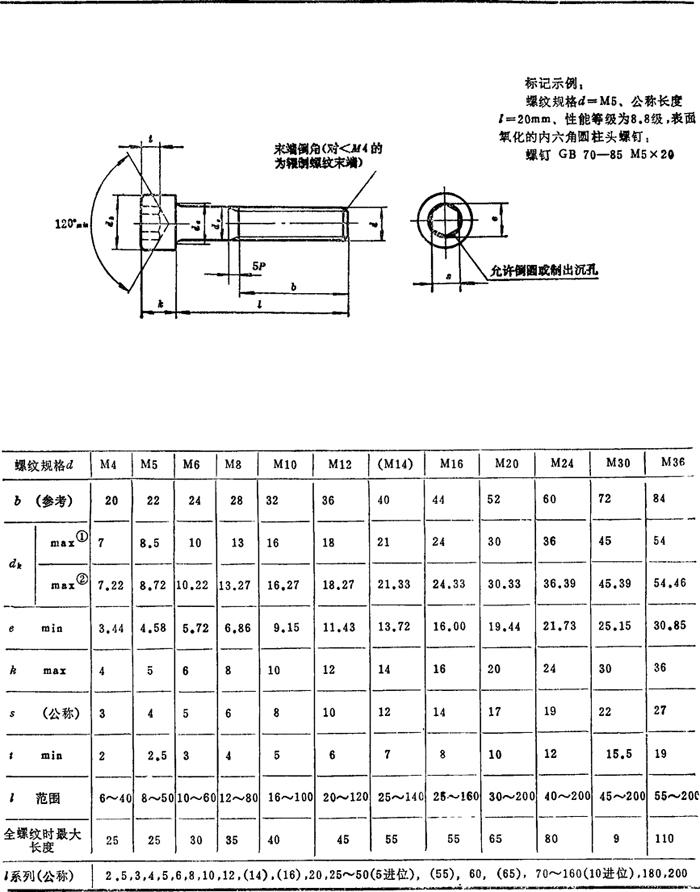

表4．2-25 内六角圆柱头螺钉(摘自GB 70—85) mm

注：括号内规格尽量不用；d_k值❶ 为光滑头部，
❷ 为滚花头部。

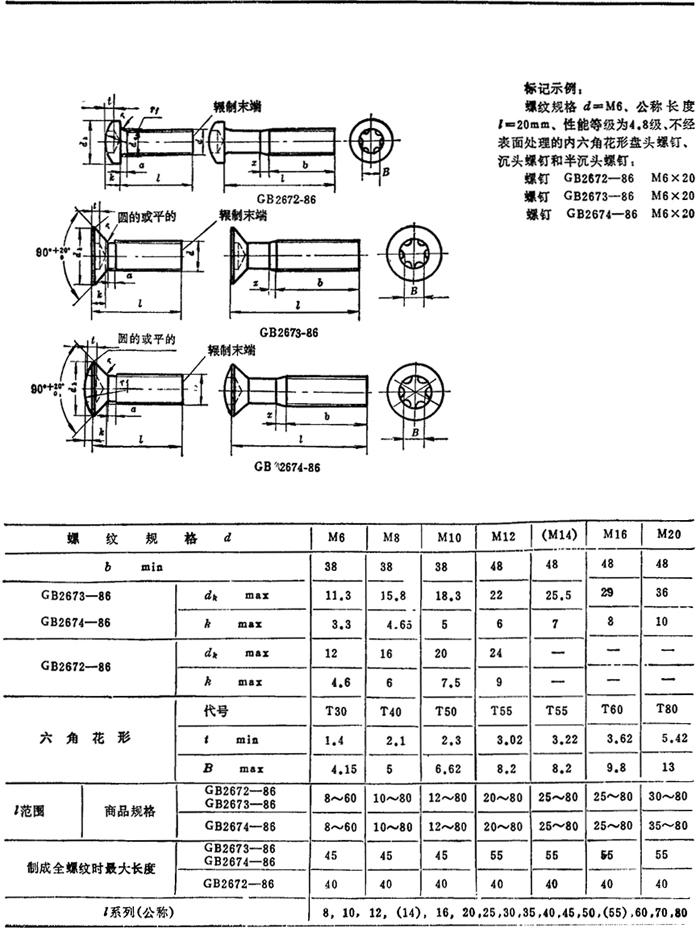

表4．2-26 内六角花形盘头螺钉(摘自GB2672—86)、内六角花形沉头螺钉(摘自GB2673—86)内、六角花形半沉头螺钉(摘自GB2874—86) mm

注：括号内规格尽量不采用。

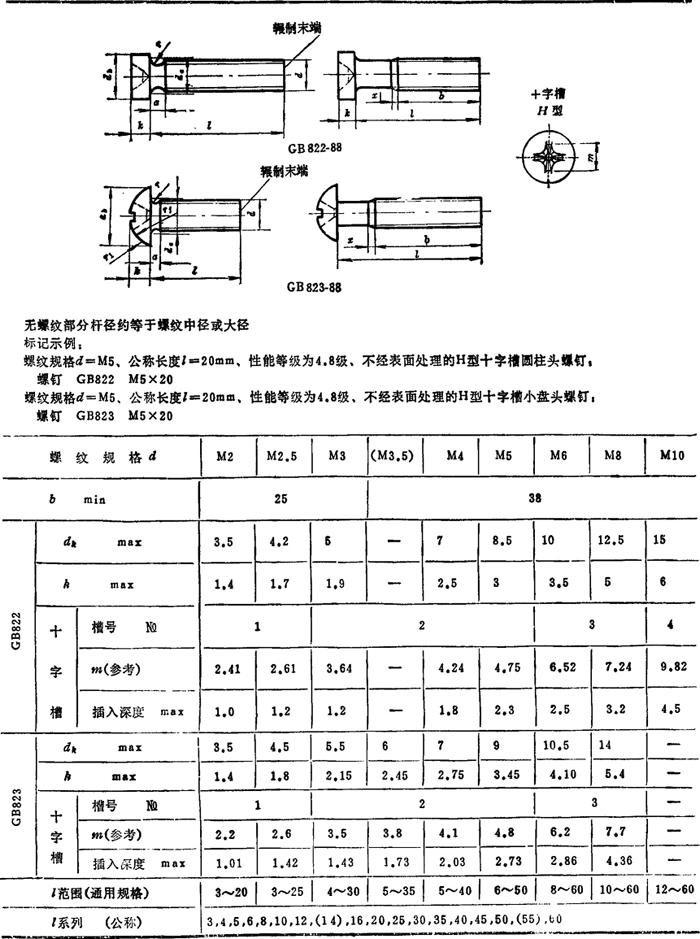

表4．2-27 十字槽圆柱头螺钉(摘自GB822—88)及十字槽小盘头螺钉(摘自GB823—88) mm

注：尽量不采用括号内规格。

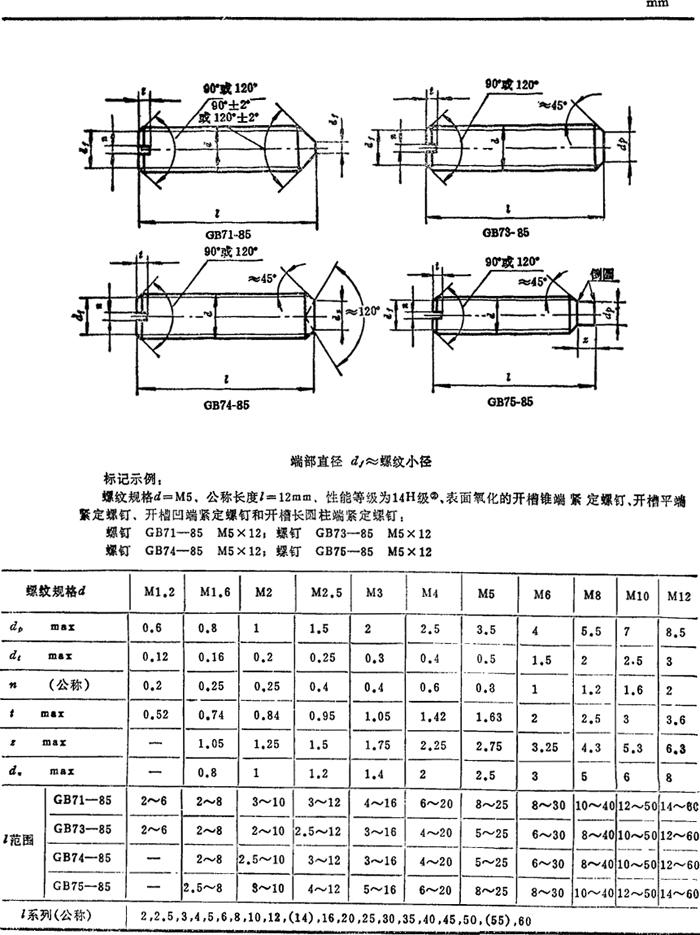

表4．2-28 开槽锥端紧定螺钉(摘自GB71—85)、开槽平端紧定螺钉(摘自GB73—85)、开槽凹端紧定螺钉(摘自GB74—85)、开槽长圆柱端紧定螺钉(摘自GB75—85)

注：
❶  尽可能不采用括号内的规格。
❷  GB3098．3。

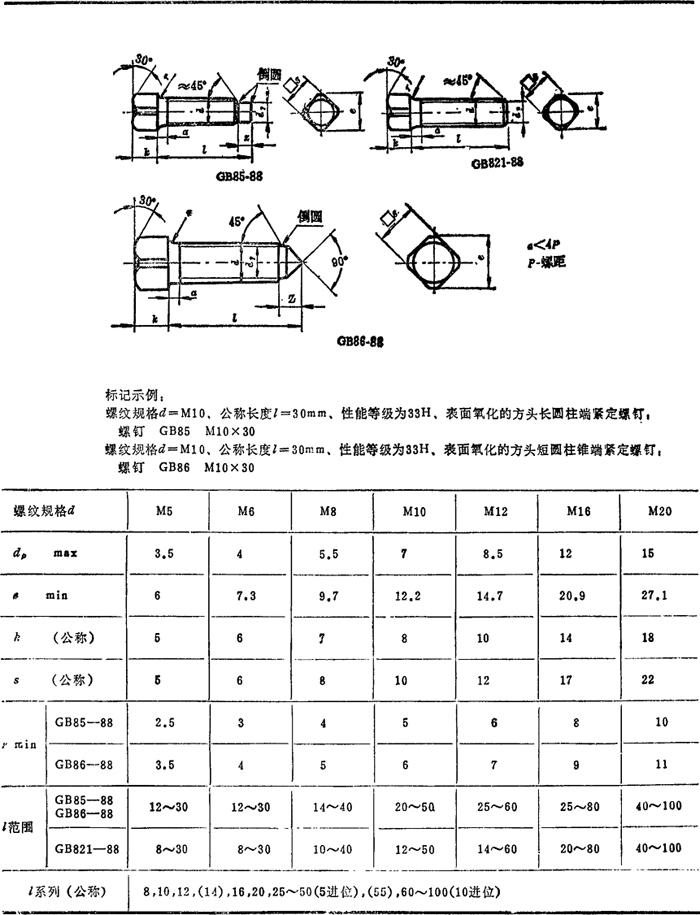

表4．2-29 方头长圆柱端紧定螺钉(摘自GB85—88)、方头短圆柱锥端紧定螺钉(摘自GB86—88)、方头倒角端紧定螺钉(摘自GB821—88) mm

注：
❶  尽可能不采用括号内规格。

❷  l范围均为通用规格。

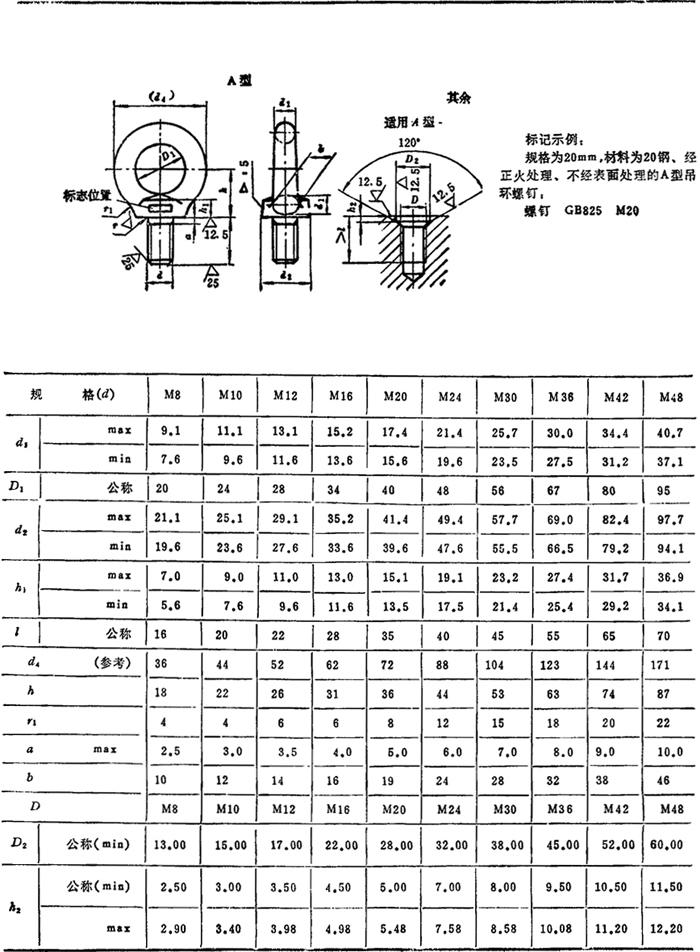

表4．2-30 吊环螺钉(摘自GB825—88) mm

注：大于M48的规格见原标准。

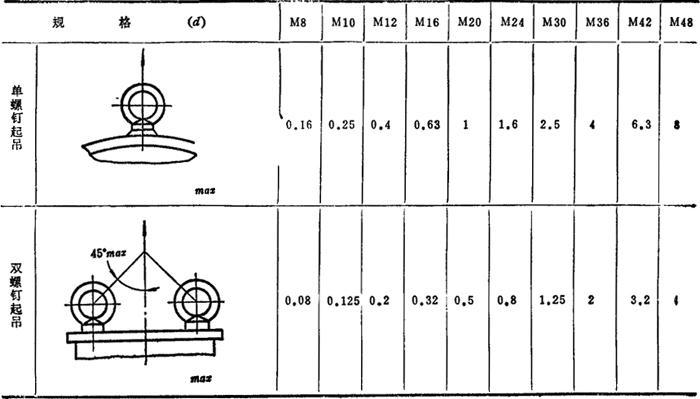

表4．2-31 最大起吊重量(摘自GB825—88) t

注：表中数值系指平稳起吊时的最大起吊重量。

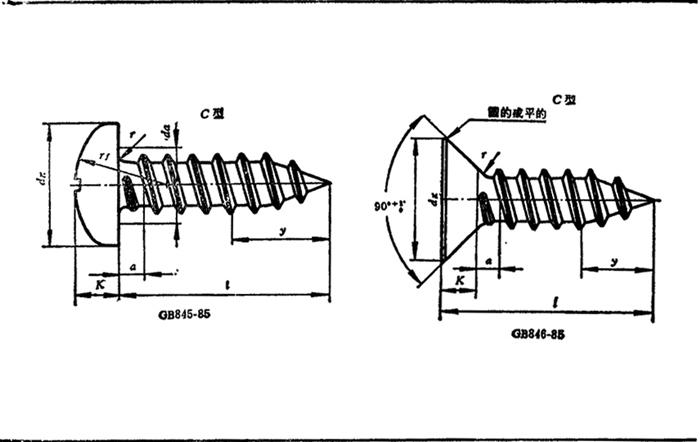

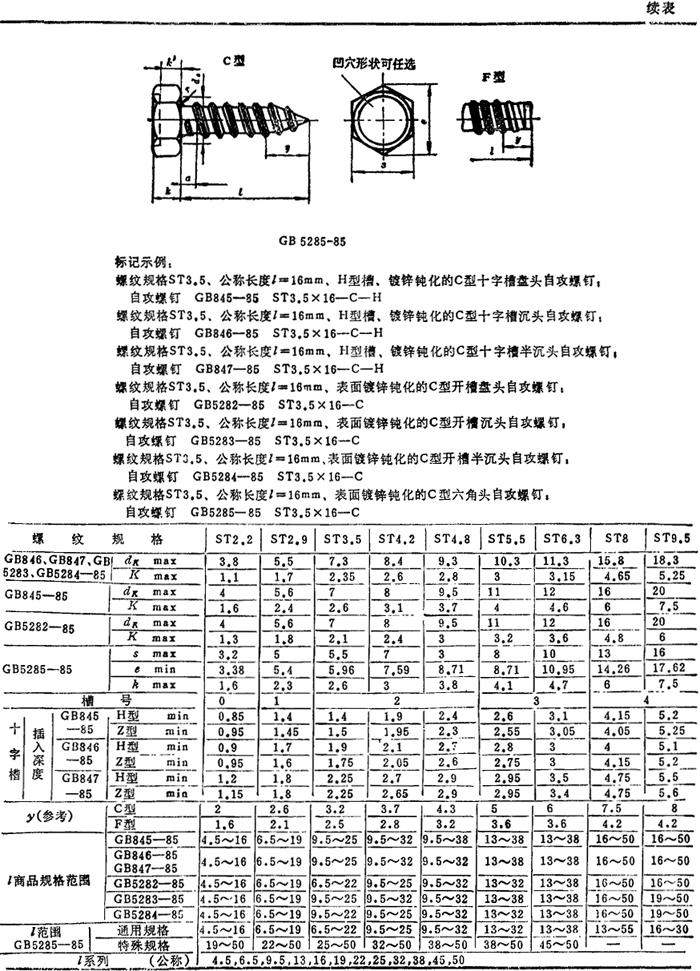

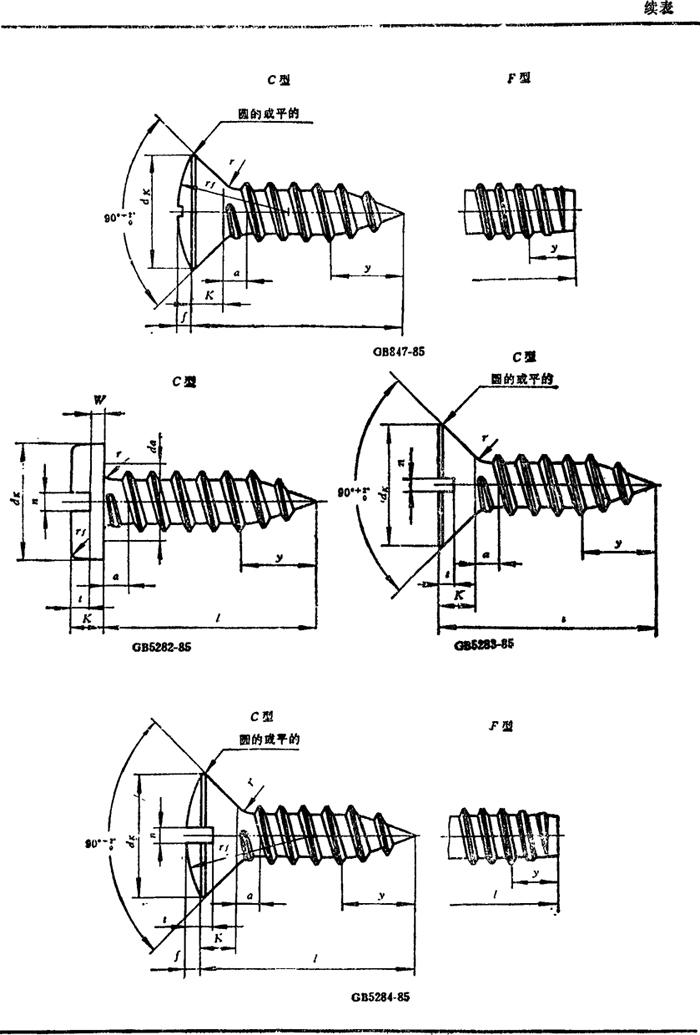

表4．2-32 十字槽盘头自攻螺钉(摘自GB845—85)、十字槽沉头自攻螺钉(摘自GB846—85)、十字槽半沉头自攻螺钉(摘自GB847—85)、开槽盘头自攻螺钉(摘自GB5282—85)、开槽沉头自攻螺钉(摘自GB5283—85)、开槽半沉头自攻螺钉(摘自GB5284—85)、六角头自攻螺钉(摘自GB5285—85) mm

注：螺钉末端为锥端称C型，平端称F型
