螺杆、螺母的精度等级

---

一般螺旋传动，多数用30°牙型角的梯形螺纹，其精度规范按GB12359-90中极限尺寸的规定。对精度要求高的传导螺旋，如机床中的丝杠螺母，因技术要求严格，公差小，则应按JB2886-91技术条件验收。其精度由高到低分为3、4、5、6、7、8、9，共七个等级，各级的选用参考实例见表4．18-9。JB2886-91对机床丝杠螺母精度检验项目及误差要求见表4．18-10～4．18-17。

表4．18-9 机床丝杠、螺母

精度选择参考实例

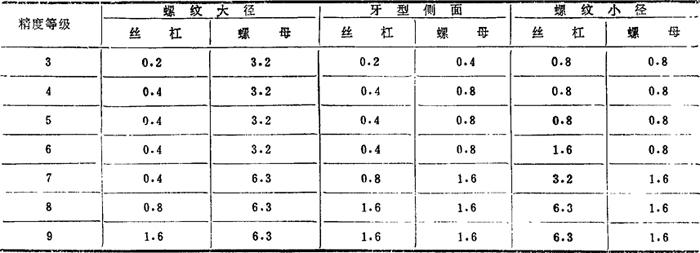

注：丝杠和螺母的牙型侧面不应有明显的波纹。

丝杠螺纹有效长度L_u按下式计算：

L_u=L-2L_e

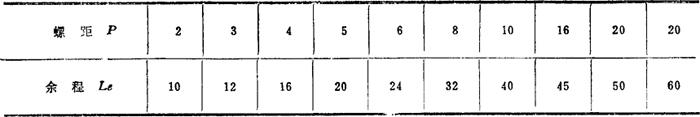

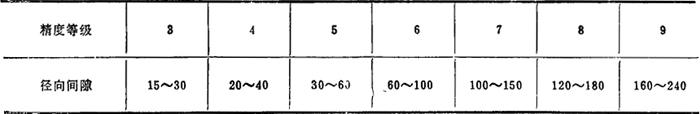

式中 L为丝杠螺纹的总长度(mm)；L_e为余程，即螺尾长度。余程以及丝杠与螺母配作的径向间隙如下所示：

mm

μm

注：不适用于有消除间隙结构或非整体螺母的丝杠螺母副。
