苛化工段热量衡算

---

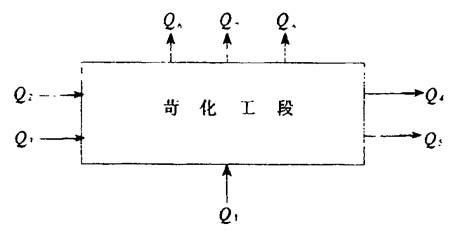

［说明］苛化部分热量衡算方框图如下：

图中 Q₁——新蒸汽供给热量(kJ／h)

Q₂——苛化液带入热量(kJ／h)

Q₃——碱和固体物带入液量(kJ／h)

Q₄——苛化液加热至苛化温度带出热量(kJ／h)

Q₅——碱和固体物加热至苛化温度带出热量(kJ／h)

Q₆——新蒸汽凝结水带出热量(kJ／h)

Q₇——设备散热(kJ／h)

Q₈——其他热损失(kJ／h)

1．新蒸汽供入热量Q₁

式中 D——新蒸汽耗用量(kg／h)

i″——新蒸汽比能(kJ／kg)

i′——环境温度下水的比能(kJ／kg)

2．苛化液带入热量Q₂

式中 G₂——进入苛化器的苛化液量(kg／h)

C₂——苛化液比热容［kJ／(kg·℃)］，取C₂=1

t₂——进入苛化器的苛化温度(℃)

t——环境温度(℃)

3．碱和固体物带入热量Q₃

式中 G₃——碱和固体物量(kg／h)

C₃——碱和固体物的比热容［kJ／(kg·℃)］，取C₃=1．47

t₃——进入苛化器碱和固体物温度(℃)

t——同上

4．苛化液加热至苛化温度带出热量Q₄

式中 G₄——出苛化器的苛化液量(kg／h)

C₄——苛化液比热容［kJ／(kg·℃)］，取4．1868

t₄——出苛化器苛化液温度(℃)

t——同上

5．碱和固体物加热至苛化温度带出热量Q₅

式中 G₅——碱和固体物量(kg／h)

C₅——碱和固体物的比热容［kJ／)kg·℃)］，取C₅=1．47

t₅——出苛化器的碱和固体物温度(℃)

t——同上

6．新蒸汽凝结水带出热量Q₆

式中 β——新蒸汽凝结水回收率(%)

D₆——新蒸汽凝结水量(kg／h)

i₆——新蒸汽凝结水比能(kJ／kg)

i′——环境温度下水的比能(kJ／kg)

7．设备散热Q₇

式中 F——每个苛化器散热面积(m²)

K——传热系数［kJ／(kg·℃)］

t₇——苛化器保温层外表平均温度(℃)

t——同上

8．其它热损失Q₈(略)

9．正平衡热效率η₁

式中符号含义及单位同上

10．反平衡热效率η₂

式中符号含义及单位均同上
