胶带运输机功率的计算

---

1．轴功率的计算

［说明］当运输机在义部驱动时，驱动鼓轮的轴功率用式2－4－8计算；当在尾部驱动时，驱动鼓轮的轴功率用式2－4－9汁算。

k₂——物料水平运行功率系数，见表2－4－9

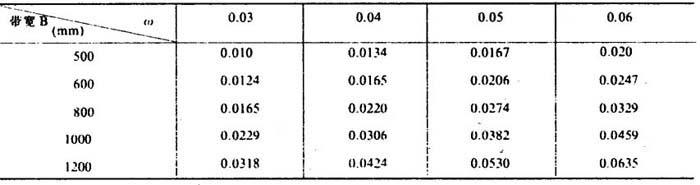

表2－4－9 系数k₂值

k₂——尾部改向辊功率系数，见表2－4－10

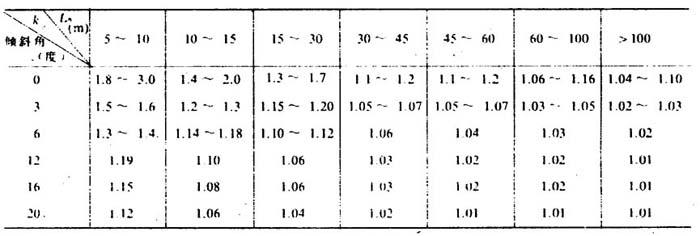

表2－4－10 系数k₃值

K₄——中部改向辊功率系数，见表2－4－11，当中部有两个或两个以上改向辊时，即为各改向辊功率系数乘积；无中部改向辊时，K₄=0

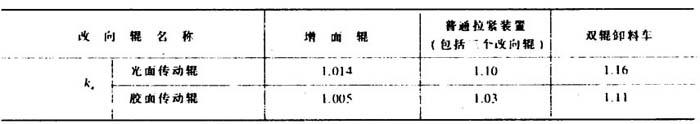

表2－4－11 系数k₄

k₅——卸料器、清扫器和导料括板的功率系数(见表2－4－12)，直接卸料时K₅=0

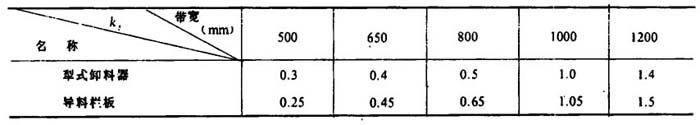

表2－4－12 系数K₅

k₁——尾部驱动时，头部改向辊功率系数，光面辊k₆=1．08；胶面辊k₆=1．02

k——尾部传动时，增而辊功率系数，光面辊k－1．03；胶面辊k₇=1．02

k₂——物料加速功率系数，见表2－4－13

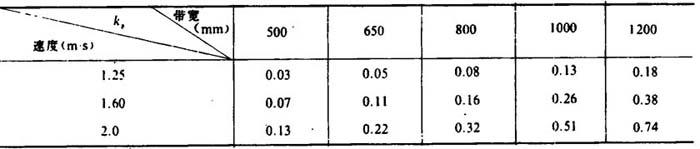

表2－4－13 系数K₈

2．胶带运输机所需功率N

式中 N——胶带运输机所需功率(kW)

η——传动效率，光面鼓轮取0．88；胶面鼓轮取0．90

K——安全系数和满载起动系数，对JO₃型电动机K=1．0；对JO_、型电动机取K－1．4
