耐酸材料

---

1．耐酸砖

(1)耐酸砖的尺寸规格

耐酸砖的尺寸规格按锅体形状进行设计。锅体圆筒部分用普通型砖。上圆球部分及下圆锥部分用异型砖。面砖及背砖的宽度、长度、厚度及砖面曲率半径均需根据掂砖部位的锅体形状及砖衬灰层结构进行设计。

常用的圆筒部耐酸砖尺寸规格如表6－8－5所示。

表6－8－5 圆筒部耐酸砖的尺寸规格

合成终点：沸腾开始后每5分钟测定一次水溶性⁽¹⁾。水溶性达到1∶1．9～2．0即冷却，待温度降至50℃左右水溶性达到1∶1．3～1．4。

脱水：温度降至50℃时开动真空泵，在温度50℃、真空度680～720毫米汞柱条件下进行减压脱水，粘度达到200～300秒为脱水终点，达到脱水终点立即冷却至35℃，排入成品罐。

存放：成品库温度要求保持在20℃以下。

❷ C－1耐酸填料的制作：

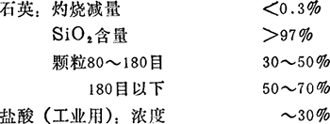

原料：

浸泡：将石英用10%盐酸溶液在常温下浸泡四小时以上。

洗涤、烘干：浸泡后进行洗涤、烘干。烘干后的水分应不超过0．2%。

筛选：烘干后进行筛分析检验，如不符合规定的颗粒配比需进行筛选以筛除过量的组分。

❸ C－1合成树脂胶泥调制及其物理性能：

C－1合成树脂胶泥的调制：C－1合成树脂胶泥，是由1份C－1合成树脂及2份耐酸填料，按重量比混合搅拌均匀后另加硬化剂(每公斤树脂加100毫升硬化剂)再行混合搅拌均匀调成。

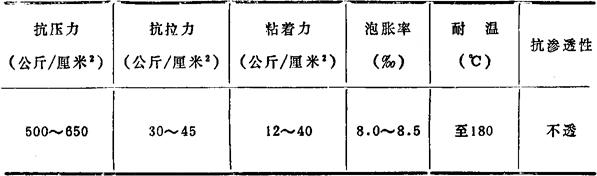

C－1合成树脂胶泥的物理性能：C－1合成树脂胶泥的物理性能如表6－8－9所示。

表6－8－9 C－1合成树脂胶泥的物理性能

(2)国外合成树脂胶泥的物理性能。

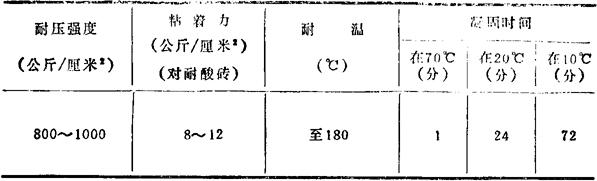

现举Asplit合成树脂胶泥的物理性能作为一例，如表6－8－10所示。

表6－8－10 Asplit合成树脂胶泥物理性能
