网络计划及网络图

---

1．网络计划

是对系统方法论的一种典型应用。是指用系统的整体观点，制定合理组合人、财、物的最优行动方案，以获得最佳效果的方法。因为采用网络图来作为统筹的工具，故又称为网络计划技术，简称为“PERT”。

网络计划的原理及应用步骤是：将计划中各项作业的先后顺序和内在联系变成网络形的图解模型→通过计算网络参数找出关键作业和关键路线，确定总工期→不断调整网络图来合理统筹人、财、物和时间，使方案得到最优化→利用最优的网络方案有效地控制实施过程，始终抓住重点，统筹全局而顺利实现目标。

网络计划适用于一次性工作(或工程)，如设备大修、基本建设、产品开发和技术改造、制订企业战略或经营规划等等。尤其适用于复杂的大工程，其优点是：
❶ 能事先明了全局，统筹安排，合理调配资源；
❷ 使全体人员了解整体和各方关系，明确自己所处地位；
❸ 可使大规模的复杂工作分解成可分别控制的具体项目；
❹ 可在实施中及时发现和协调可能出现的问题，保证工程进度和效果；
❺ 图解模型符合编程要求，可利用电子计算机辅助管理。

2．网络图

有多种类型，如图7－2所示。其中，最常用的是双标号的箭线式网络图，其构成的符号和含义见表7－2。

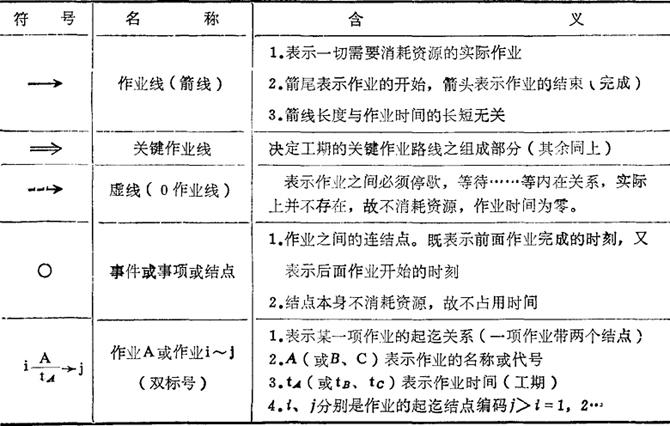

表7－2 双标号网络图的符号和含义
