结构组成及特征

---

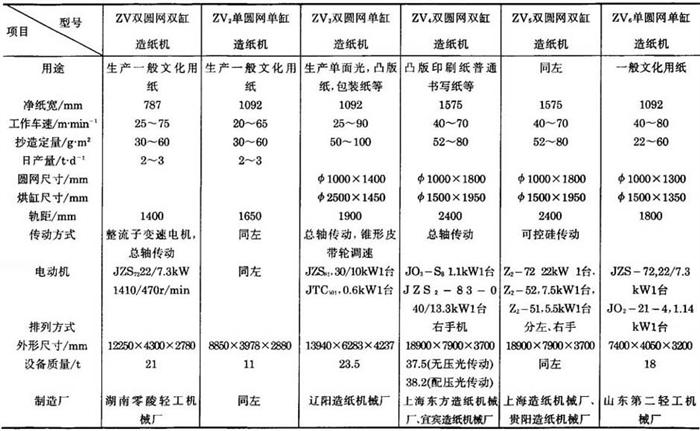

根据网部和干燥部的结构特征，圆网和烘缸的个数，圆网造纸机可分为单圆网单烘缸、单圆网双烘缸、双圆网单烘缸、双圆网双烘缸和多圆网多烘缸造纸机等基本类型。其中，单圆网单烘缸造纸机多用于抄造有光纸、邮封纸等较薄的单面光纸及生活用纸等；双圆网双烘缸造纸机多用于抄造中等定量的印刷纸、书写纸、包装纸及瓦楞原纸等；抄造定量高的纸板，如白纸板、箱纸板及油毡原纸等采用多圆网多烘缸造纸机。几种圆网造纸机的结构组成及特征如图11－3－50～11－3－53及表11－3－86～11－3－90所示。

表11－3－86 ZV8A－1／2Y单圆网单烘缸造纸机技术特征

表11－3－88 QZ1150Y(1／2)双圆网双烘缸造纸机主要规范

圆网造纸机和长网、夹网及其他型式造纸机均具有网部、压榨部和干燥部等主要组成部分。它们在结构上的主要区别在于网部(即成形部)不同。在长网造纸机成形部，湿纸层是在一张回转成形网的一段长而平的网面上形成的；在夹网造纸机成形部，湿纸层是在两张分别回转成形网之间的一段夹区形成的；而在圆网成形部，湿纸层是在回转圆网的一段弧形网面上形成的。圆网成形器可分为圆网网槽成形和圆网网笼(或网鼓)成形两大类。其主要区别在于前者具有构成上浆流道的网槽，网笼被网槽所包容或部分被包容；而后者的上浆装置在结构上与传统的网槽截然不同，其网笼或网鼓与上浆装置是相互独立分开的。
