线压力的计算

---

【说明】 超纸压光机各辊筒上的压力一般是由顶辊到底辊递增的。底辊及下数第二辊之间的压力最大。纸幅承受的压力通常以每米宽度上的力表示，称为线压力。

【公式】

式中 q——线压力(N／m)

q₁——除底辊外全部辊筒的线压力(N／m)

q₂——外加线压力(油压)(N／m)

∑G_(n－底)——除底辊外，全部辊筒重量(N)

b——纸粕辊的有效工作面宽(m)

P——油缸压力(N)

【例】 以仿CKK－10型超级压光机为例，除底辊外，11只辊筒总重力为80364N，第二底辊的面宽为1．32m，油压缸有两只，其直径为0．254m，如油缸每增加1m²能产生105N油压力，求底辊上承受的总线压力。

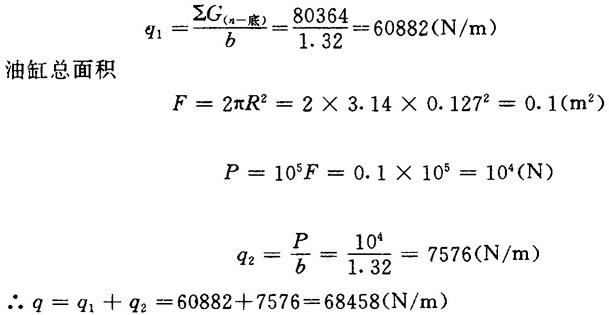

解：
