纸浆组分调节系统调节器的整定

---

［说明］计算组分调节系统整定值的参数，可分为静态计算和动态计算。静态计算是根据纸机生产量和纸页组分来求取各组分的比例系数；动态计算是为了求取调节器动态整定值的最佳参数值。

1．纤维组分的调节整定计算

［说明］图4－6－16a线路由化学浆W₁(P)、损纸浆W₂(P)、染料W₃(P)这三种组分流量调节器和配浆箱液位调节器W₄(P)所组成。主要参数为机械浆流量x_λ4，它是根据配浆箱中液位x_出4而变化的。

W₁(P)～W₆(P)－比例积分调节器的传递函数W_对象i(P)～W_对象6(P)－对象的传递函数

x_λ1～x_λa－输入量 x_出1～x_m6－输出量 K₁～K₅－比例继动器、气动整定机构的传递系数

❶ 各组分的比例系数的计算

［说明］当各组分的浓度一定时，它们之间的比例可根据体积流量(并考虑浓度)选择。

a．化学浆的比例系数K_化

式中 K_化——由化学比例继动器来调整的比例系数

Q_化、Q_机——化学浆和机械浆的百分含量(%)

C_机、C_化——机械浆和化学浆的浓度(%)

b．损纸浆的比例系数K_损

式中 K_损——由损纸比例继动器来调整的比例系数

Q_损——损纸的百分含量(%)

C_损——损纸浆浓度(%)

c．染料的比例系数K_染

式中 K_染——由染料比例继动器来调整的比例系数

Q_染——染料含量百分数(%)

❷ 调整机构的整定值的计算

［说明］在对组分串级调节系统进行静态计算的时候，应根据给定的重量比例来计算气动调整机构的整定值。

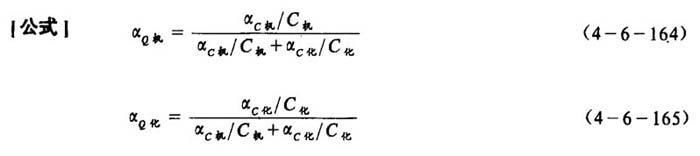

式中 α_o机、α_o化——当时浓度下机械浆和化学浆的流量(%)

α_c机、α_c化——机械浆和化学浆的绝干物含量(%)

C_化、C_机——化学浆和机械浆的浓度(%)

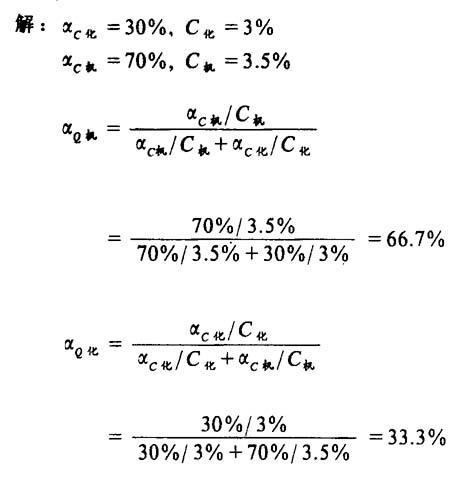

［例］在纸页中绝干化学浆纤维含量约为30%，而机械浆为70%，那么，当这些组分的浓度相应地为3%和3．5%时，求其调节器整定值。

2．调料过程各组分的调节整定计算

❶ 各组分比例系数的计算

［说明］在图4－6－16c中，主参数是用纸浆流量的信号x_出5，该信号用流量调节器W₅(P)进行稳定。流量调节器W₅(P)由配浆箱中液位调节器W₆(P)来的信号进行整定。根据纸浆流量可调节白水流量W₁(P)、矾土量W₂(P)、损纸量W₃(P)和胶料量W₄(P)的比例。胶料量可加入到配浆箱中而对配浆箱中液位的变化没有影响。在在图2－6－16c所示的线路中，求取比例继电器的数值可用下式。

式中 K_i——第i种组分的比例系数

Q_i额定——第i种组分的额定流量

Q_i最大——第i种组分的最大流量(仪表刻度)

Q_额定——主要组分的额定流量，由它动作其他次要组分调节器的给定值

Q_最大——测量主要组分流量的最大刻度

❷ 远距离定值器的整定值所必需的压力计算

式中 K_i——同上
