纸机传动控制的发展

---

国际上造纸机械制造业，往大型高速方向发展，幅宽10m以上，车速1000～1500m／min，对电气传动与控制有更高的要求，采用高精度的数字控制系统来控制各分部车速，如图11－8－21、11－8－22。

PG－脉冲发生器 f－频率 u－电压 i－电流 n－速调 D－数字量 1－给定频率 2－脉冲反馈频率 3－模拟量给定 4－模拟量反馈 5－相位比较校正电压

数控装置是在高精度模拟控制(高精度速度给定装置和脉冲发生器，f／u反馈)系统中，叠加数字控制系统，通过给定频率与脉冲反馈频率作相位比较后产生校正电压，使速度值完全跟随给定值而不发生误差。

几种速度控制方法的比较，可分为三个技术等级，如表11－8－32。

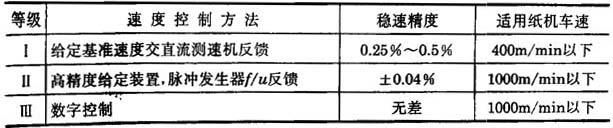

表11－8－32 速度控制的技术等级

随著大规模集成电路和微电子技术的迅速发展，数字控制系统的价格逐渐降低，性能价格比越来越高，因而国内不少300m／min左右的纸机正在考虑或已经采用数字控制系统。
