纸张破裂功的简易测定计算

---

［说明］纸张通过拉力机可测得其抗张力和伸长率，而这两个指标在整个测定过程中皆在相互变化，这个变化即纸张的应力－应变曲线，习惯称为破裂功，实际上应是纸张抗张能量吸收值(TEA)或称为韧性。这是用来评定纸张的动态强度的较确切和重要的指标。通常，破裂功或TEA的计算一般是通过计算曲线(见图3－2－1)下所占有的方格面积(用座标图纸)直接算出其结果，但由于被曲线裁切的方格形状一般是不规则的，因此推算困难且不准确。根据纸张在相同厚度而匀度较好时，其面积与其质量成正比，为此，我们用测定纸张质量代替测定纸张面积的方法很简易而准确地测出系数K值，然后即可计算破裂功或TEA值。

式中 K－破裂功系数

W₁－纸张拉伸积所占纸张面积(图中abdc)之重量(g)

W₂－拉伸曲线下纸张面积(cbd)之重量(g)

TEA－破裂功(J／m²²)

F－绝对抗张力(N)

L－纸条长度(m)

b－纸条宽度(m)

l－绝对伸长长度(m)

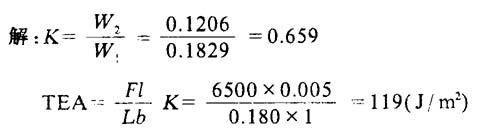

［例］如图3－2－1所示，纸张的抗张力为6．5kN／m，伸长率为2．78%(试样长度为180mm时其绝对伸长长度为5mm)。先将拉伸积所占有的纸张面积剪下来称重为0．1829g，再将拉伸曲线下纸张面积剪下称其重量为0．1206g，求TEA值。
